ラインドライブコンベヤ

CLR(30゚ローラダイバータ)

CLR(30゚ローラダイバータ)

ラインドライブコンベヤ

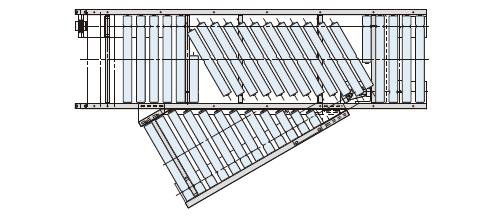

ラインドライブローラコンベヤの分岐ユニットです。

  • 搬送能力の目安・50kg/m
  • SUSフレーム高さ・110mm
  • ローラ径φ48.6
  • CADダウンロード

各種アイコンについて

仕様

機種 CLR(30°ローラダイバータ)
RW呼称ローラ幅(mm) 390 490 620 690
FWフレーム内幅(mm) 400 500 630 700
W フレーム外幅(mm) 460 560 690 760
ローラピッチ(mm) 75
L機長(mm) 1,950
最低機高(mm) 300
フレーム(mm) [ 110×30×t2 ステンレス製 表面#400仕上げ
キャリヤローラ φ48.6 溝付 ステンレス製  表面#400仕上げ
ベルト ウレタン丸ベルト
  • 標準仕様以外のものも製作いたしますのでご相談ください。

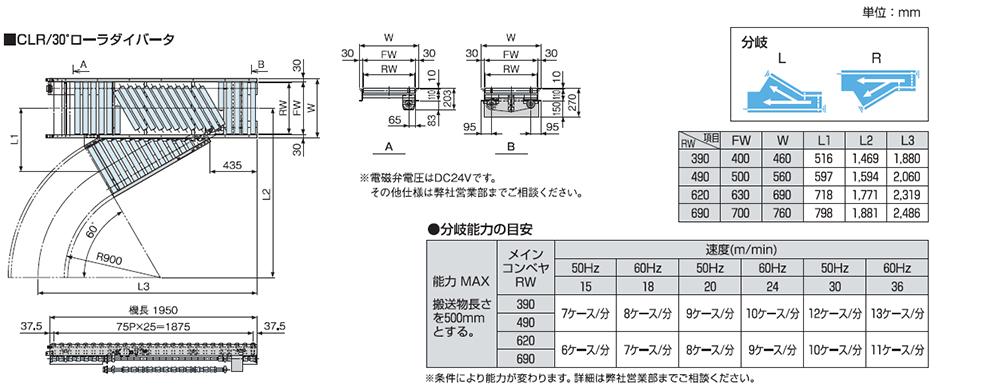

寸法図
