ラインドライブコンベヤ

CLJ(ジャンプユニット)

CLJ(ジャンプユニット)

ラインドライブコンベヤ

ラインの途中でドライブシャフトの位置を変更したり、 変速(1:1.5)がおこなえるユニットです。

  • 搬送能力の目安・50kg/m
  • SUSフレーム高さ・110mm
  • ローラ径φ48.6
  • CADダウンロード

各種アイコンについて

仕様

機種 CLJ(ジャンプユニット)
RW呼称ローラ幅(mm) 305 390 490 620 690
FWフレーム内幅(mm) 315 400 500 630 700
W フレーム外幅(mm) 375 460 560 690 760
ローラピッチ(mm) 100、75
L機長(mm) 100P:900≦L≦2,400 / 75P:750≦L≦2,400
最低機高(mm) 300
フレーム(mm) [ 110×30×t2 ステンレス製 表面#400仕上げ
キャリヤローラ φ48.6 溝付  ステンレス製 表面#400仕上げ
ベルト ウレタン丸ベルト
変速比 1:1 1:1.5
  • 標準仕様以外のものも製作いたしますのでご相談ください。

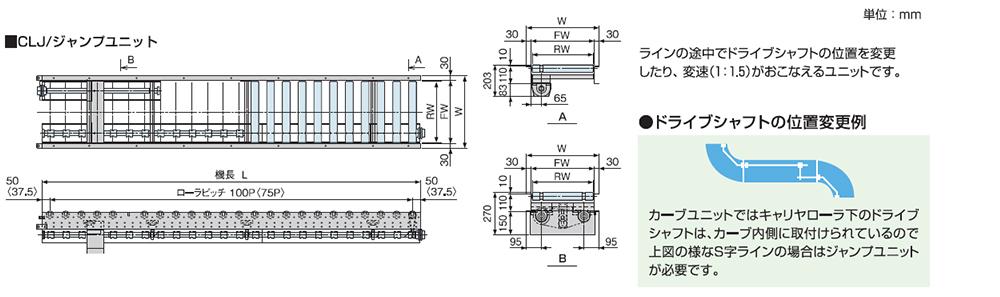

寸法図

注)〈 〉内寸法はローラピッチ75P時の寸法です。
