クールコンベヤII（ラインドライブコンベヤ）CLG（はねあげユニット）
ラインドライブコンベヤ

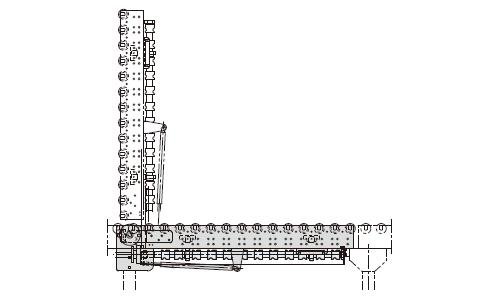

ラインの途中で通路を確保する場合のユニットです。
各種アイコンについて
仕様
| 機種 | CLG（はねあげユニット） | ||||
|---|---|---|---|---|---|
| RW呼称ローラ幅（mm） | 305 | 390 | 490 | 620 | 690 |
| FWフレーム内幅（mm） | 315 | 400 | 500 | 630 | 700 |
| W フレーム外幅（mm） | 375 | 460 | 560 | 690 | 760 |
| ローラピッチ（mm） | 100、75 | ||||
| Lはねあげ機長（mm） | 100P：800≦L≦1,200 75P：750≦L≦1,200 |
100P：800≦L≦1,000 75P：750≦L≦1,200 |
|||
| 最低機高（mm） | 300 | ||||
| フレーム（mm） | ［ 110×30×t2 ステンレス製 表面#400仕上げ | ||||
| キャリヤローラ | φ48.6 溝付 ステンレス製 表面#400仕上げ | ||||
| ベルト | ウレタン丸ベルト | ||||
| はねあげ方式 | ガススプリング式 | ||||
- 標準仕様以外のものも製作いたしますのでご相談ください。

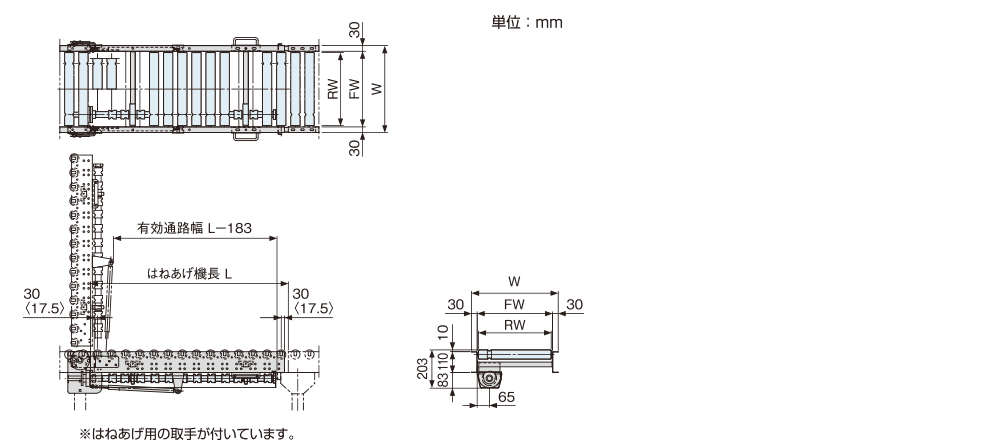

寸法図
- 1.〈 〉内寸法はローラピッチ75P時の寸法です。
2.はねあげ部は駆動が切れるため、はねあげ以降は別駆動が必要です。
