クールコンベヤII（ラインドライブコンベヤ ）/ CLCCLC（R900カーブユニット）
ラインドライブコンベヤ

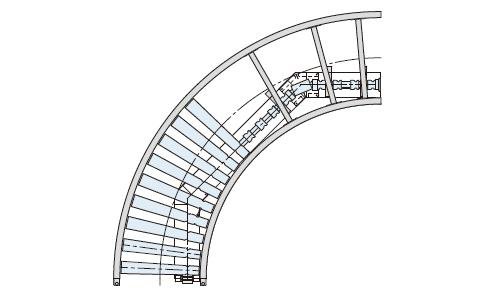

ラインドライブローラコンベヤのカーブユニットです。内側半径R900で、90°60°45°の3タイプをご用意しています。
各種アイコンについて
仕様
| 機種 | CLC（R900カーブユニット） | ||||
|---|---|---|---|---|---|
| R内側半径（mm） | 900 | ||||
| RW呼称ローラ幅（mm） | 305 | 390 | 490 | 620 | 690 |
| FWフレーム内幅（mm） | 315 | 400 | 500 | 630 | 700 |
| W フレーム外幅（mm） | 375 | 460 | 560 | 690 | 760 |
| ローラピッチ（mm） | 100相当、75相当 | ||||
| カーブ角度 | 90° 60° 45° | ||||
| 最低機高（mm） | 300 | ||||
| フレーム（mm） | ［ 110×30×t2 ステンレス製 表面#400仕上げ | ||||
| キャリヤローラ | 内側径φ42.7 テーパローラ 溝付 ステンレス製 表面#400仕上げ | ||||
| ベルト | ウレタン丸ベルト | ||||
- モータ付の90°カーブユニットも製作可能ですのでご相談ください。
- 標準仕様以外のものも製作いたしますのでご相談ください。
- ドライブシャフトは内R側のみですのでご注意ください。

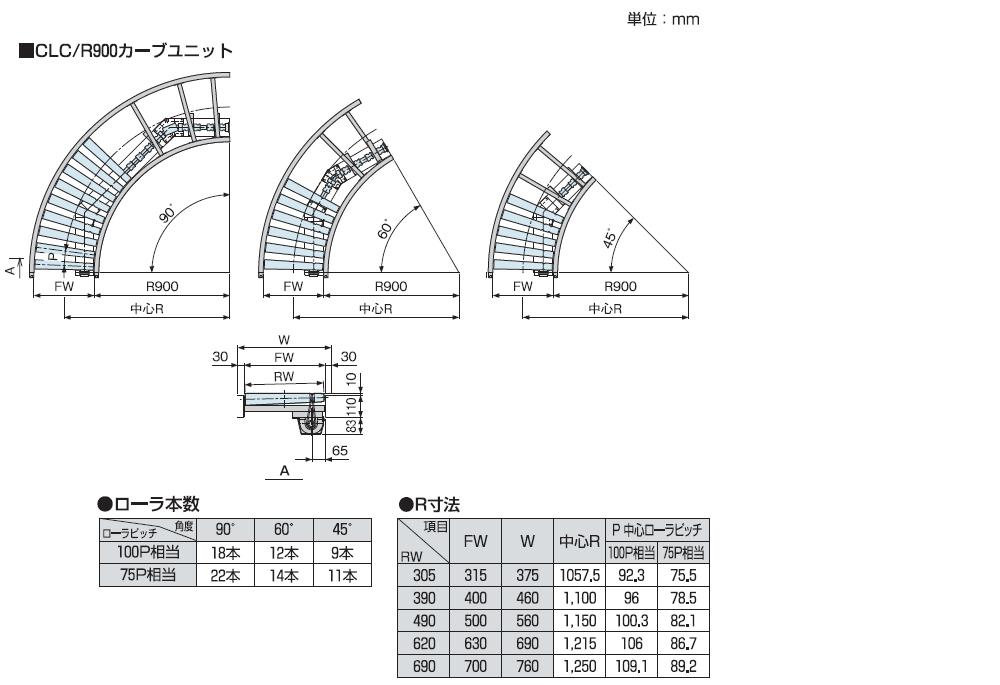

寸法図

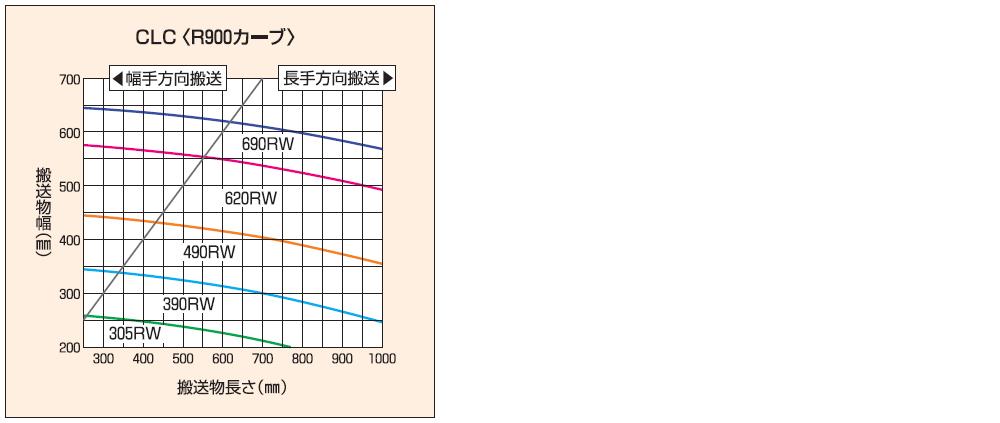

搬送物制限の目安
