チェーン駆動ローラコンベヤ

CCC(R900・90゚カーブ)/CCY(30゚ブランチ)

CCC(R900・90゚カーブ)/CCY(30゚ブランチ)

チェーン駆動ローラコンベヤ

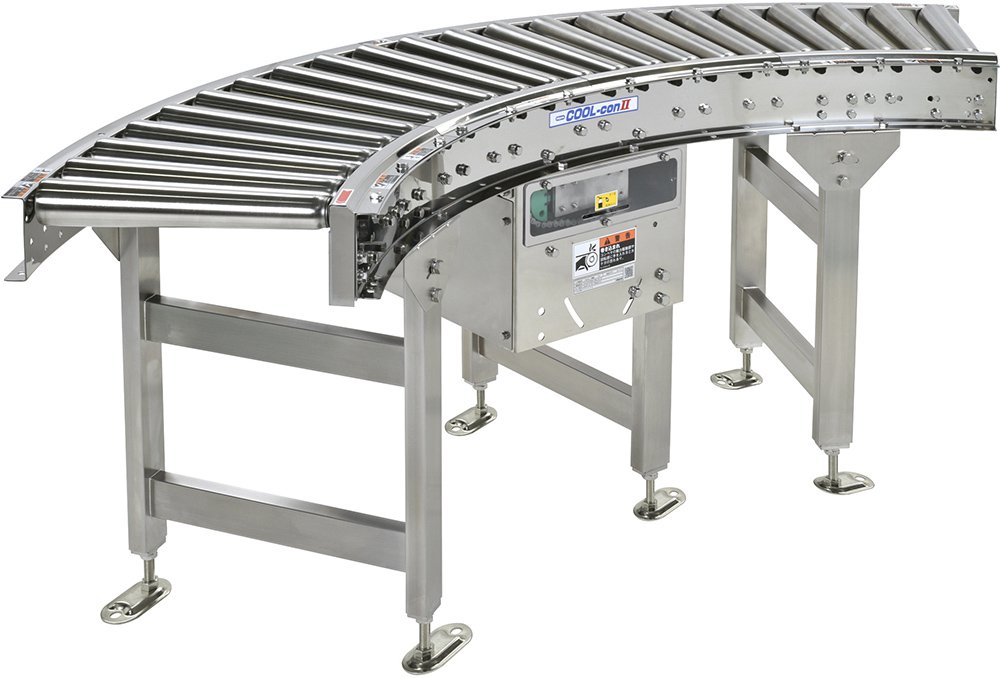

チェーンを使ってローラを駆動するパワフルなコンベヤです。カーブ半径はR900です。

  • 搬送能力の目安・50kg/m
  • SUSフレーム高さ・110mm
  • ローラ径φ42.7
  • スプロケット#40×8T
  • CADダウンロード

各種アイコンについて

仕様

※色文字 は準標準です。

機種 CCC(R900・90°カーブ) CCY(30°ブランチ)
内側半径R 900
RW呼称ローラ幅(mm) 305 390 490 620 690
RW1有効ローラ幅(mm) 274 359 459 589 659
FWフレーム内幅(mm) 315 400 500 630 700
W フレーム外幅(mm) 375 460 560 690 760
ローラピッチ(mm) 100相当、75相当
カーブ角度 CCC:90°、90°+直線 CCY:30°ブランチ
最低機高(mm) 400
フレーム(mm) [ 110×30×t2 ステンレス製 表面#400仕上げ
キャリヤローラ カーブ部(テーパローラ):内側径φ42.7/直線部(ストレートローラ):φ48.6
※ステンレス製 表面#400仕上げ
※樹脂製スプロケット付(#40×8T)  ステンレス製スプロケット付(#40×8T)
チェーン #40 ローラチェーン(防錆処理)
速度(50/60Hz) ※1 0.2kW:15/18 20/24 m/min / 0.4kW:15/18 20/24 30/36 m/min
モータ出力 0.2kW 0.4kW
電源 AC200V(三相)
  1. 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
  • オプションで防水モータ(IP65)もご用意しています。詳細につきましてはご相談ください。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

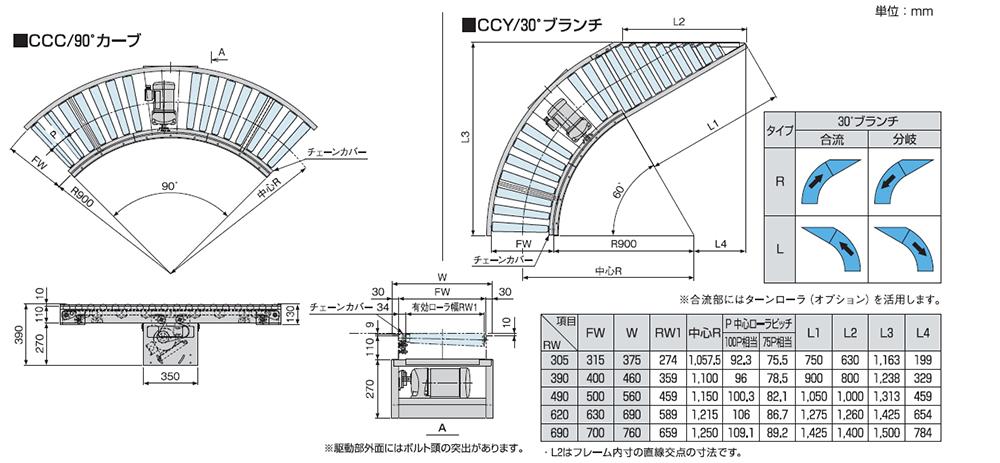

寸法図


  • 1.チェーンカバーがありますので、有効ローラ幅にご注意ください。
    2.中心Rはローラの中心ではありませんのでご注意ください。
    3.駆動チェーンは内R側を走行します。

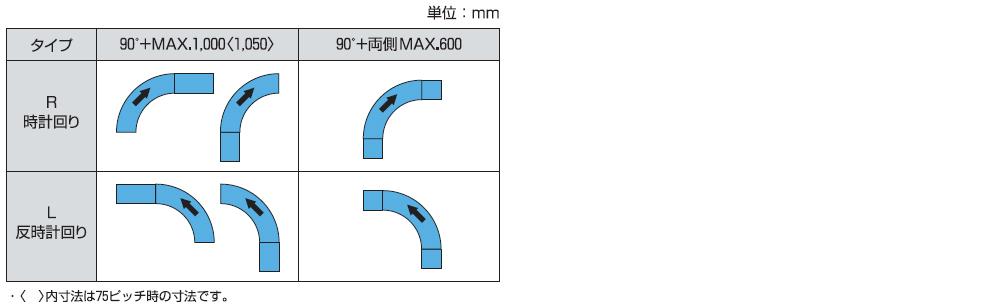

CCC(カーブ+直線)直線部最大機長

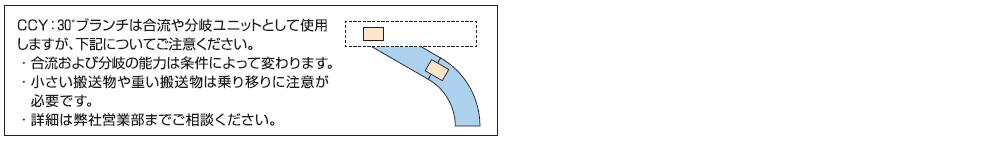

CCYの合流・分岐について
