製品情報

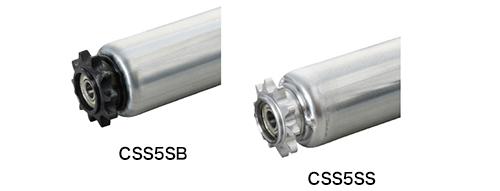

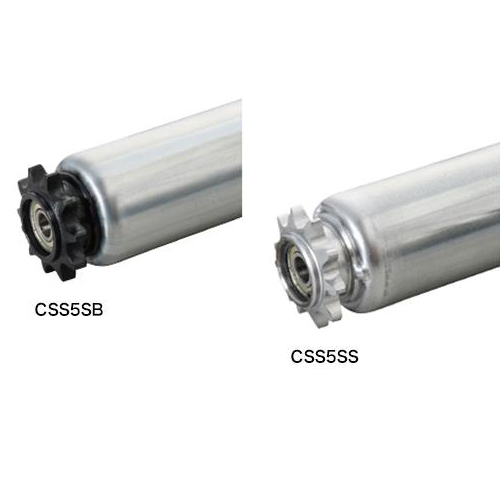

チェーン駆動ローラ
  • CSS5SB
  • 樹脂製スプロケット(ベアリング入り)
  • CSS5SS
  • 鉄製スプロケット(ベアリング入り)

チェーン駆動ローラ / CSS5SB
    チェーン駆動ローラ / CSS5SB

    製品概要

    ■ローラ外形×肉厚:φ57×t2.3mm
    ■スプロケット:#50×10T(樹脂製、鉄製)
    ■シャフト寸法:φ11.8mm 丸鋼
    ■製作可能範囲(呼称ローラ幅):305~690mm

    仕様

    型式例
    ■ストレートローラ
    CSS 5 S B 490 D
    -
    A
    機種 CSS(ローラ径φ57)
    呼称ローラ幅 (mm) 305 390 490 620 690
    RW有効ローラ幅 (mm) 301 386 486 616 686
    FWフレーム内幅 (mm) 339 424 524 654 724
    L シャフト長さ(mm) 349 434 534 664 734
    チェーン #50チェーン
    チェーン列数 S:1列(シングル)
    スプロケット B:樹脂製スプロケット(ベアリング入り)
    S:鉄製スプロケット(ベアリング入り)
    ベアリング D:駆動用ベアリング
    シャフト N:シャフトなし A:シャフトあり

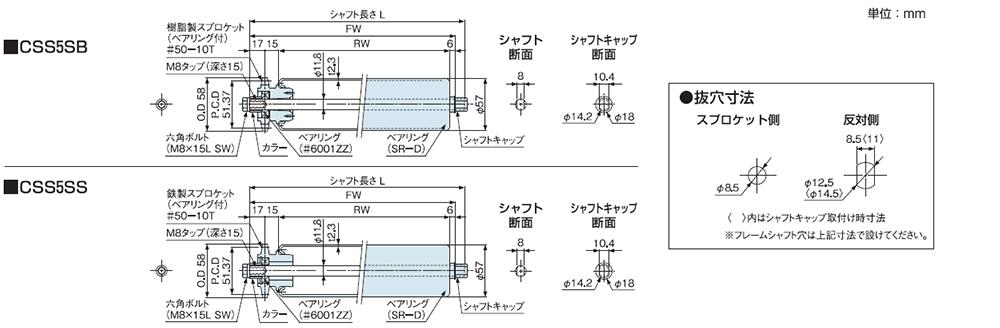

    寸法図

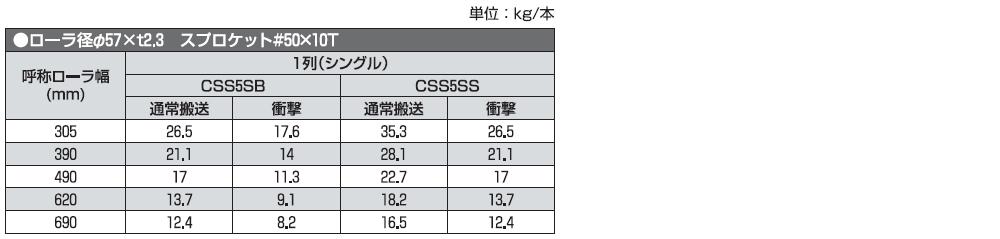

    ローラ1本あたりの搬送荷重

    • 1.速度は40m/min以下でご使用ください。
      2.搬送荷重は、たわみ1/1,000で設定しています。
