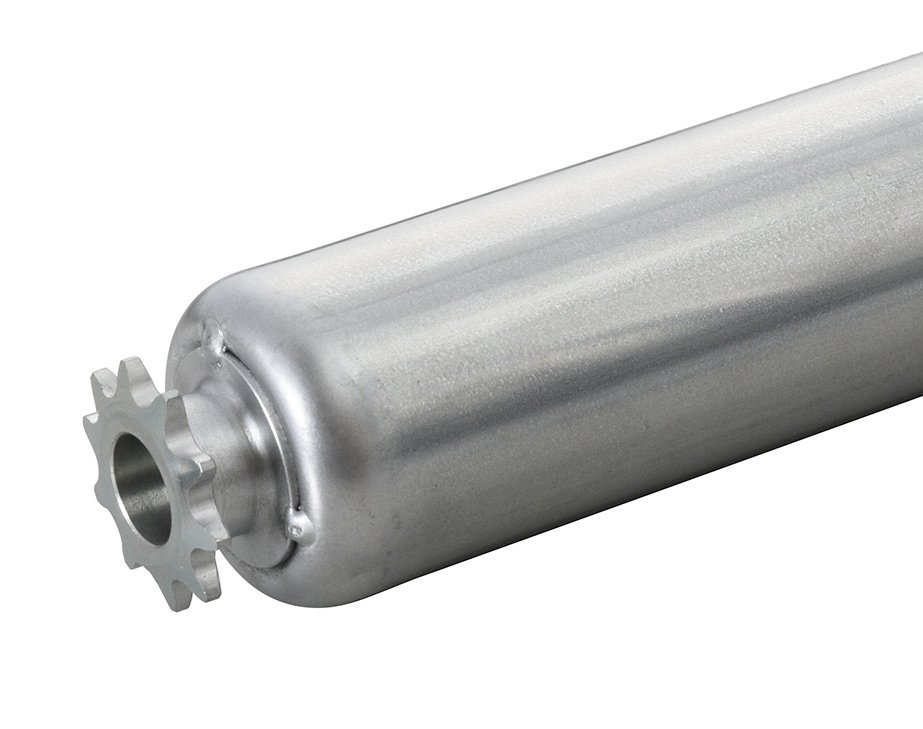

ローラ径φ60.5×t2.3 スプロケット#40×10T（重荷重タイプ）
製品概要
■ローラ外形×肉厚：φ60.5×t2.3mm
■スプロケット：#40×10T（鉄製）
■シャフト寸法：φ11.8mm 丸鋼
■製作可能範囲（呼称ローラ幅）：305～690mm
仕様
|
- |
|
 |
機種 | CMR（ローラ径φ60.5） | ||||||
|---|---|---|---|---|---|---|---|---|
 |
呼称ローラ幅 （mm） | 305 | 390 | 490 | 620 | 690 | ||
| RW有効ローラ幅 （mm） | 302 | 387 | 487 | 617 | 687 | |||
| FWフレーム内幅 （mm） | 339 | 424 | 524 | 654 | 724 | |||
| L シャフト長さ（mm） | 349 | 434 | 534 | 664 | 734 | |||
 |
チェーン | #40チェーン | ||||||
 |
チェーン列数 | S：1列（シングル） | ||||||
 |
スプロケット | S：鉄製スプロケット（ベアリング入り） | ||||||
 |
ベアリング | D：駆動用ベアリング | ||||||
 |
シャフト | N：シャフトなし A：シャフトあり | ||||||

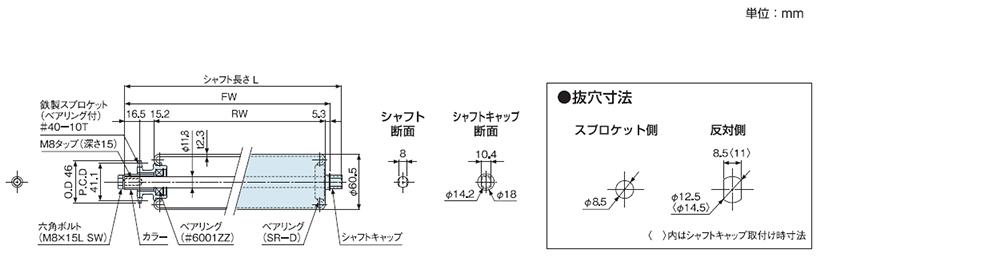

寸法図

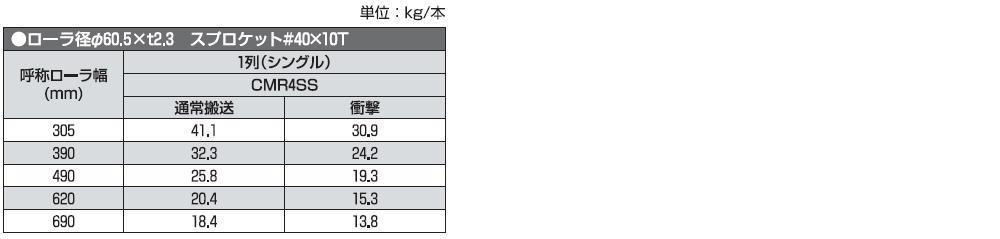

ローラ1本あたりの搬送荷重
- 1.速度は40m/min以下でご使用ください。
2.搬送荷重は、たわみ1/1,000で設定しています。
