ローラ径φ60.5×t3.8 スプロケット#50×11T(重荷重タイプ)

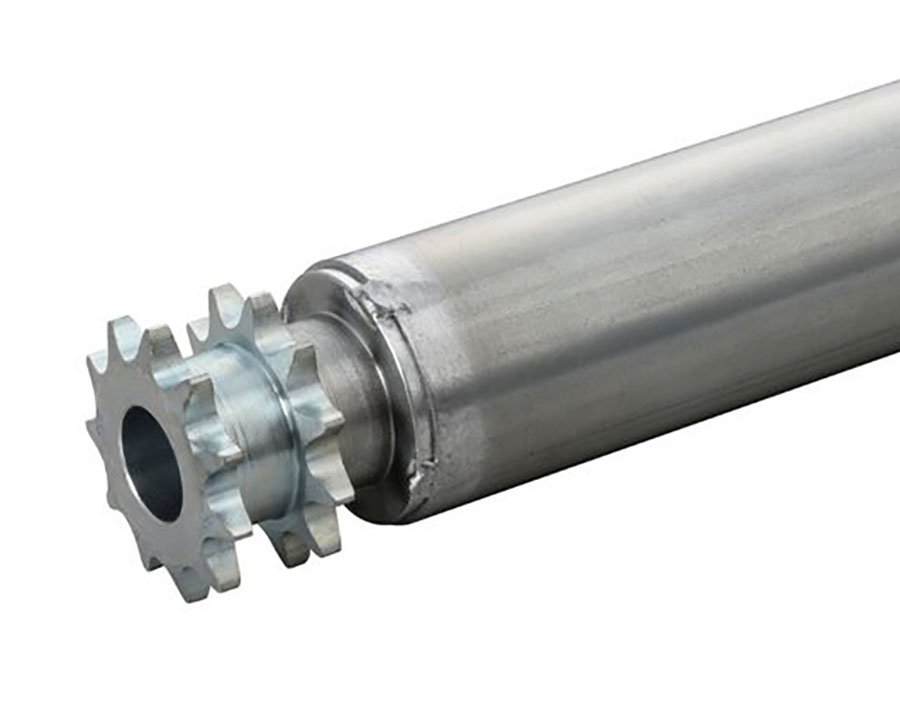

CMM5WS 鉄製スプロケット ダブル(ベアリング入り)

CMM5WS 鉄製スプロケット ダブル(ベアリング入り)

WEBカタログ

製品ページ

製品概要

■ローラ外形×肉厚:φ60.5×t3.8mm
■スプロケット:#50×11T(鉄製)
■シャフト寸法:φ15mm 丸鋼
■製作可能範囲(呼称ローラ幅):305~1,190mm

仕様

型式例
■ストレートローラ
1 CMM 2 5 3 W 4 S 5 890 6 C
-
7 N

※色文字 は準標準です。

1機種 CMM(ローラ径φ60.5)
2呼称ローラ幅 (mm) 305 390 490 620 690 790 890 990 1,090 1,190
RW有効ローラ幅 (mm) 267 352 452 582 652 752 852 952 1,052 1,152
FWフレーム内幅 (mm) 340 425 525 655 725 825 925 1,025 1,125 1,225
L シャフト長さ(mm) 355 440 540 670 740 840 940 1,040 1,140 1,240
2チェーン #50チェーン
3チェーン列数 W:2列(ダブル)
4スプロケット S:鉄製スプロケット(ベアリング入り)
6ベアリング C:重荷重駆動用ベアリング
7シャフト N:シャフトなし A:シャフトあり

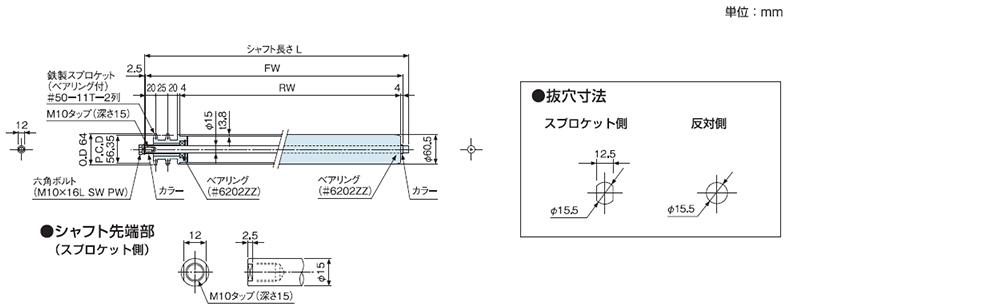

寸法図

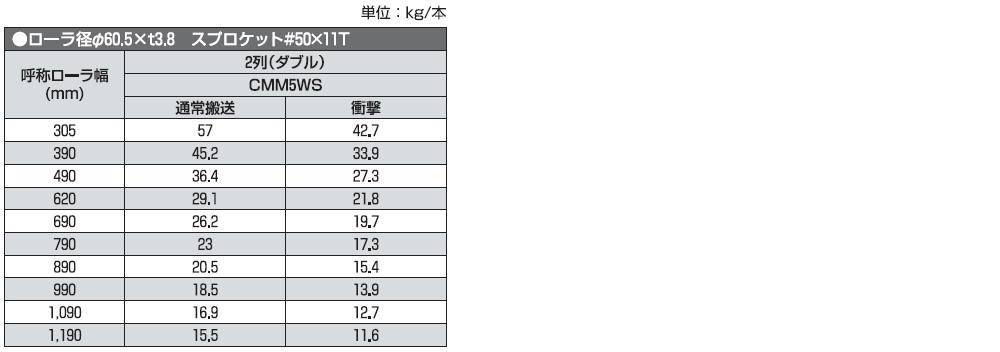

ローラ1本あたりの搬送荷重


  • 1.速度は40m/min以下でご使用ください。
    2.搬送荷重は、たわみ1/1,000で設定しています。
