ローラ径φ31.8 スプロケット#35×9T(軽荷重タイプ)

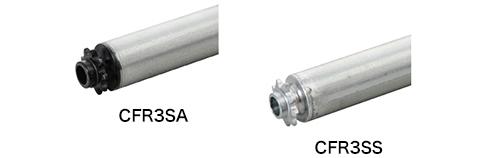

CFR3SA 樹脂製スプロケット(ベアリング無し)/CFR3SS 鉄製スプロケット(ベアリング入り)

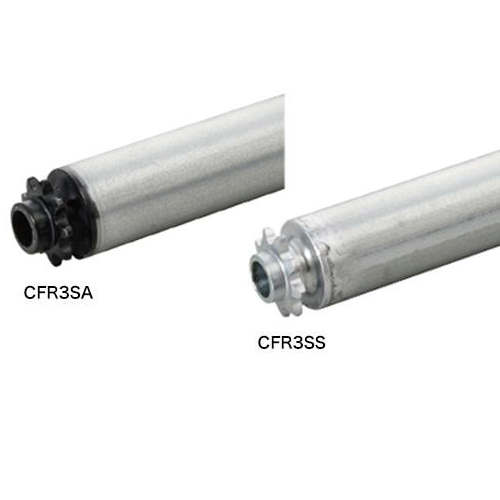

CFR3SA 樹脂製スプロケット(ベアリング無し)/CFR3SS 鉄製スプロケット(ベアリング入り)

WEBカタログ

製品ページ

製品概要

■ローラ外形×肉厚:φ31.8×t1.2mm
■スプロケット:#35×9T(樹脂製、鉄製)
■シャフト寸法:φ11.9mm パイプ
■製作可能範囲(呼称ローラ幅):305~620mm

仕様

型式例
■ストレートローラ
1 CFR 2 3 3 S 4 A 5 390 6 D
-
7 N
1機種 CFR(ローラ径φ31.8)
2呼称ローラ幅 (mm) 305 390 490 620
RW有効ローラ幅 (mm) 285.7 370.7 470.7 600.7
FWフレーム内幅 (mm) 315 400 500 630
L シャフト長さ (mm) 337 422 522 652
3チェーン #35チェーン
4チェーン列数 S:1列(シングル)
6スプロケット A:樹脂製スプロケット(ベアリングなし)
S:鉄製スプロケット(ベアリング入り)
6ベアリング D:駆動用ベアリング
6シャフト N:シャフトなし A:シャフトあり

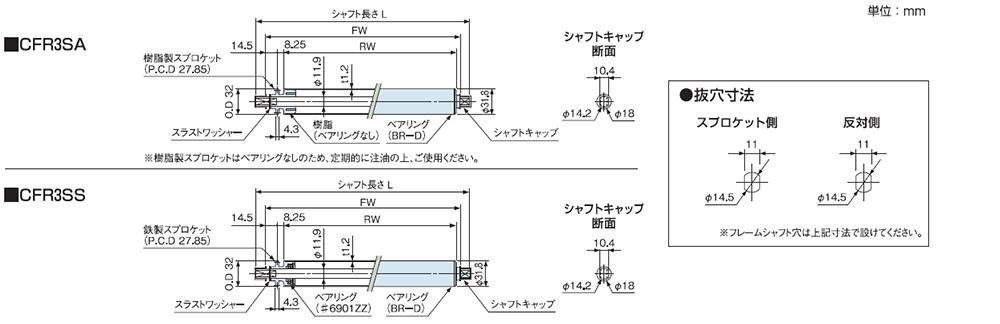

寸法図

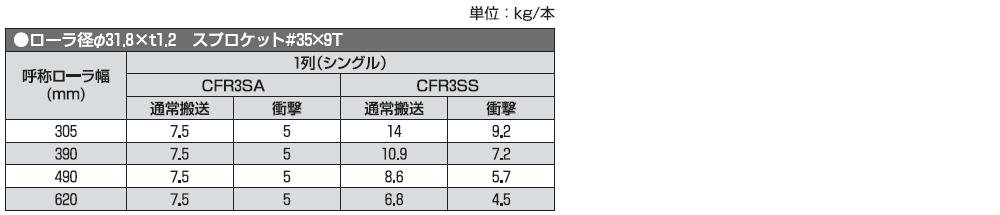

ローラ1本あたりの搬送荷重


  • 1.速度は40m/min以下でご使用ください。
    2.搬送荷重は、たわみ1/1,000で設定しています。
