チェーン駆動ローラコンベヤVCA
チェーン駆動アキュムローラコンベヤ（スチール製）
チェーンを使ってローラを駆動するパワフルなアキュムコンベヤです。
各種アイコンについて
仕様
※色文字 は準標準です。
| 機種 | VCA | ||||
|---|---|---|---|---|---|
| 駆動方式 | フリクション駆動 | ||||
| RW呼称ローラ幅（mm） | 305 | 390 | 490 | 620 | 690 |
| RW1有効ローラ幅（mm） | 237 | 322 | 422 | 552 | 622 |
| FWフレーム内幅（mm） | 315 | 400 | 500 | 630 | 700 |
| Wフレーム外幅（mm） | 375 | 460 | 560 | 690 | 760 |
| ローラピッチ | 100 75 | ||||
| L機長（mm） | 1,000（75ピッチの場合は1,050）≦L≦9,000 | ||||
| 最低機高（mm） | 400 | ||||
| フレーム（mm） |  130×30×11.5×t2.3 |
||||
| キャリヤローラ | φ48.6 樹脂製スプロケット付（#40×8T） | ||||
| ローラピッチ（mm） | #40 ローラチェーン | ||||
| 速度（50/60Hz） ※1 | 0.2kW・0.4kW：15/18 20/24 30/36 m/min ／ 0.75kW：30/36 m/min | ||||
| モータ出力 ※2 | 0.2kW 0.4kW 0.75kW | ||||
| 電源 | AC200V（三相） | ||||
- 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
- モータ出力0.75kWにはプレミアム効率（IE3）モータを採用しています。
- 標準仕様の樹脂製スプロケットはベアリングなしのため定期的に注油の上、ご使用ください。
- 標準仕様以外のものも製作いたしますのでご相談ください。

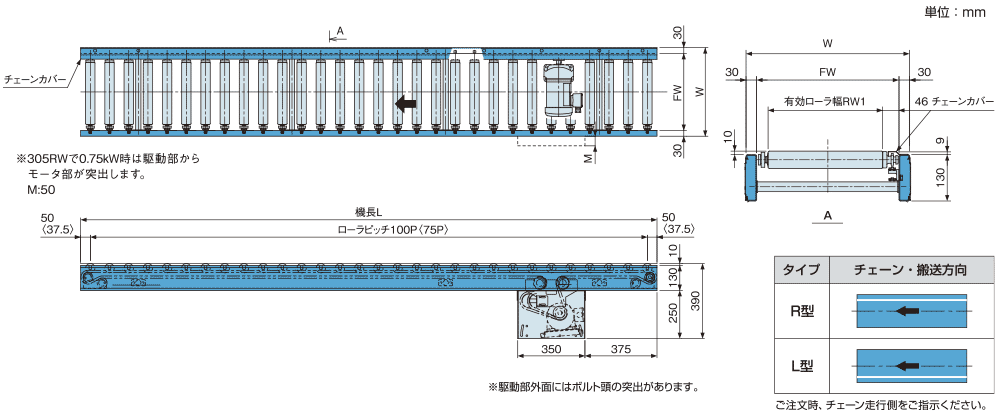

寸法図
- 1.〈 〉内寸法はローラピッチ75P時の寸法です。
2.正逆運転の場合はご相談ください。
3.チェーンカバーがありますので、有効ローラ幅にご注意ください。
