スチール製

QCS

QCS

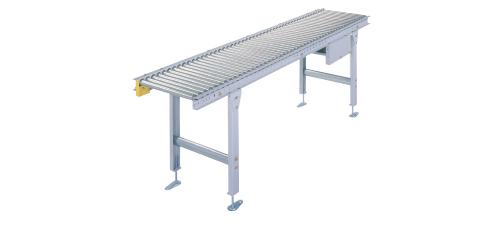

チェーン駆動ローラコンベヤ

確実で安定した搬送に。

チェーンを使ってローラを駆動するパワフルなコンベヤです。

  • 搬送能力目安・25kg/m
  • スチールフレーム高さ・60mm
  • ローラ径・31.8mm
  • スプロケット・#35x9T
  • CADダウンロード

各種アイコンについて

仕様

※色文字 は準標準です。

機種 QCS
駆動方式 強制駆動
RW呼称ローラ幅 (mm) 305 390 490 620
RW1有効ローラ幅 (mm) 283 368 468 598
FWフレーム内幅 (mm) 315 400 500 630
W フレーム外幅 (mm) 375 460 560 690
ローラピッチ (mm)

40、80

L 機長 (mm) 840≦L≦8,000
最低機高(mm) 260
フレーム(mm) 60×30×t2.3
キャリヤローラ φ31.8 樹脂製スプロケット付(#35×9T) 鉄製スプロケット付 (#35×9T)
チェーン #35 ローラチェーン
速度(50/60Hz) ※1 10/12 15/18 20/24 m/min
モータ出力 0.1kW 0.2kW
電源 AC200V(三相)
  1. 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
  • 標準樹脂製スプロケットはベアリングなしのため、定期的に注油の上ご使用ください。オプションで鉄製スプロケット(ベアリングあり)もご用意しています。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

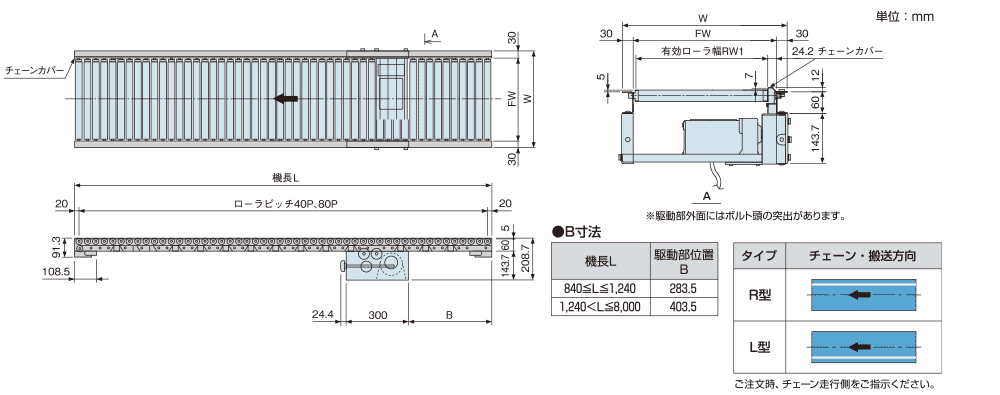

寸法表


  • 1.正逆運転の場合はご相談ください。
    2.チェーンカバーがありますので、有効ローラ幅にご注意ください。

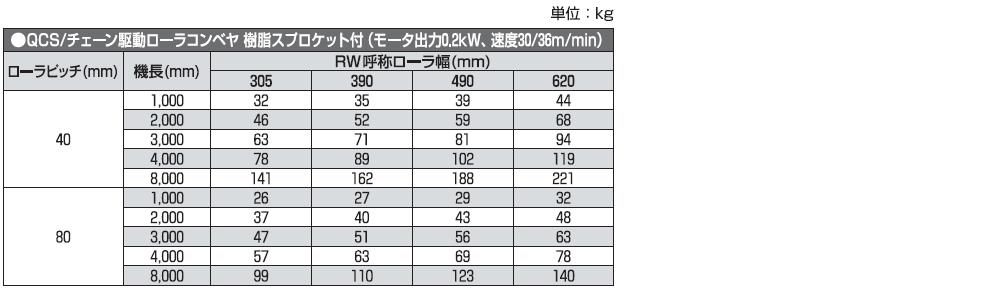

本体質量表
