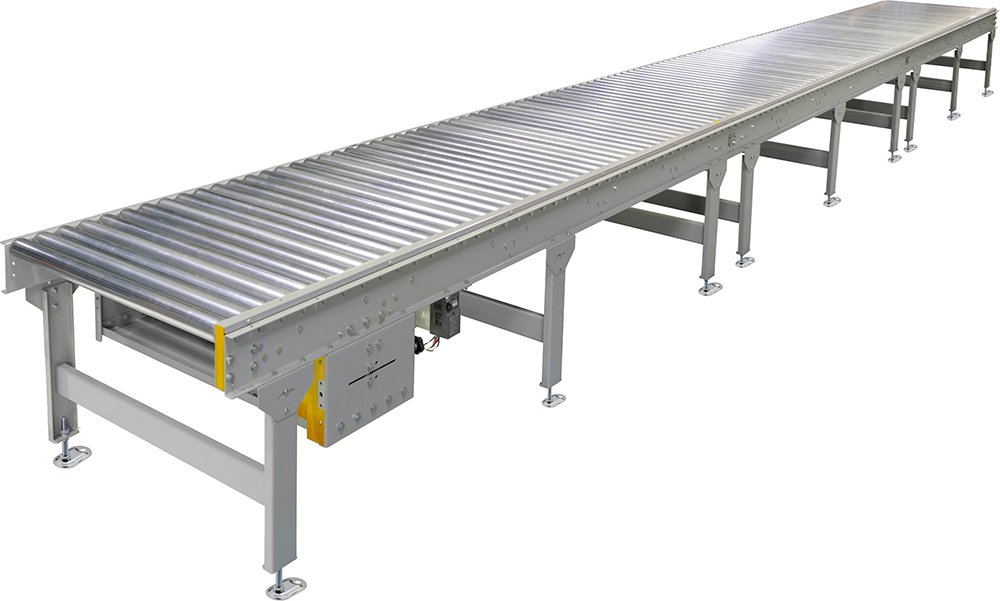

チェーン駆動ローラコンベヤ

ローラ径φ60.5の重荷重タイプ。搬送能力はMAX.300kg/mです。

  • 搬送能力・300kg/m
  • スチールフレーム高さ・150mm
  • ローラ径φ60.5
  • スプロケット#40×11T
  • CADダウンロード

各種アイコンについて

仕様

※色文字 は準標準です。

機種 PCS
駆動方式 強制駆動
搬送質量 300kg/m MAX.1,000kg/台
RW呼称ローラ幅 (mm) ※1 305 390 490 620 690 790 890 990 1,090 1,190
RW1有効ローラ幅 (mm) 267 352 452 582 652 752 852 952 1,052 1,152
FWフレーム内幅 (mm) 315 400 500 630 700 800 900 1,000 1,100 1,200
W フレーム外幅 (mm) 375 460 560 690 760 860 960 1,060 1,160 1,260
ローラピッチ (mm) 100、75、 150
L機長(mm) 1,000(75ピッチの場合は1,050)≦L≦18,000
最低機高(mm) 450
フレーム(mm) 150×30×t3.2
キャリヤローラ φ60.5 鉄製スプロケット付(#50×11T)
チェーン #50 ローラチェーン
速度(50/60Hz) ※2 0.2kW:3/4 7/8 m/min
0.4kW:5/6 7/8 8/10 10/12 15/18 m/min
0.75kW:8/10 10/12 15/18 m/min
モータ出力 ※3 0.2kW 0.4kW 0.75kW
電源 AC200V(三相)
  1. 305RW仕様時はモータ出力0.75kWは適用できません。
  2. 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
  3. モータ出力0.75kWにはプレミアム効率(IE3)モータを採用しています。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

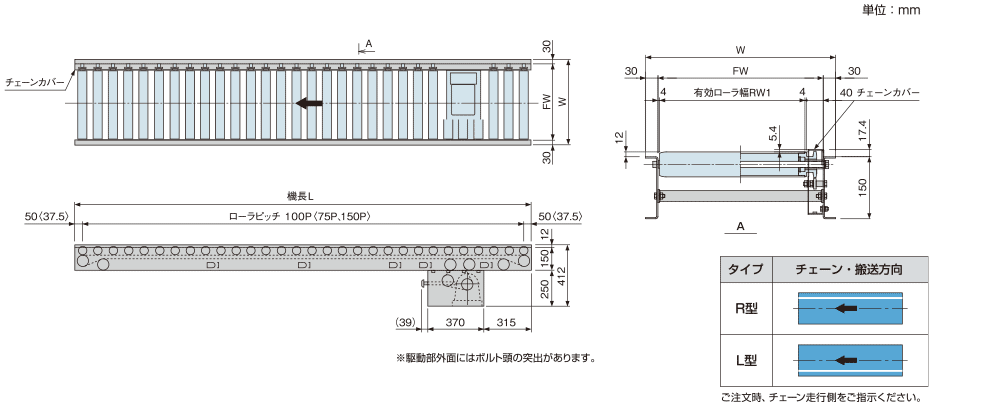

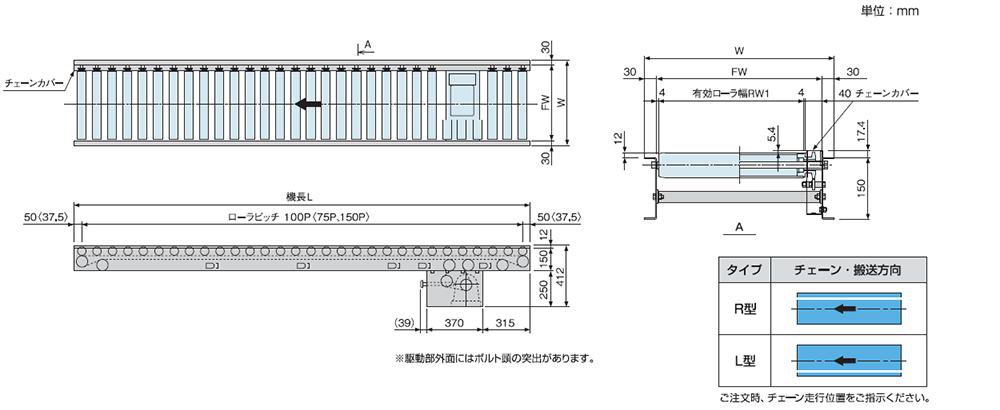

寸法図


  • 1.〈 〉内寸法はローラピッチ75P時の寸法です。
    2.チェーンカバーがありますので、有効ローラ幅にご注意ください。

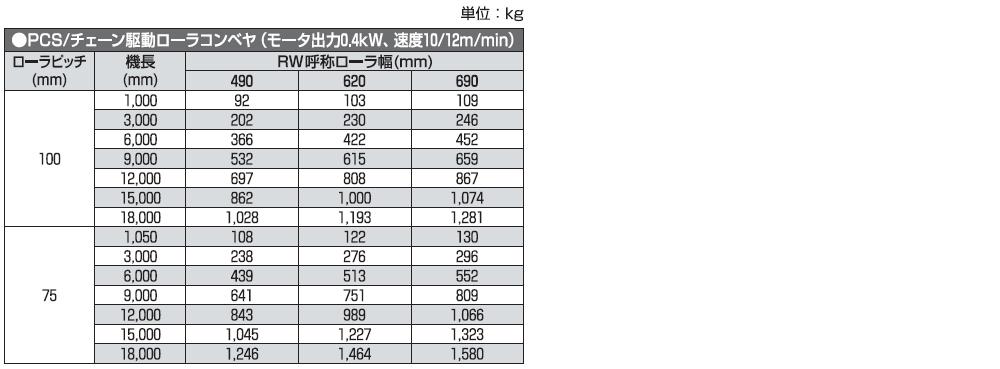

本体質量表
