スチール製

OSS

OSS

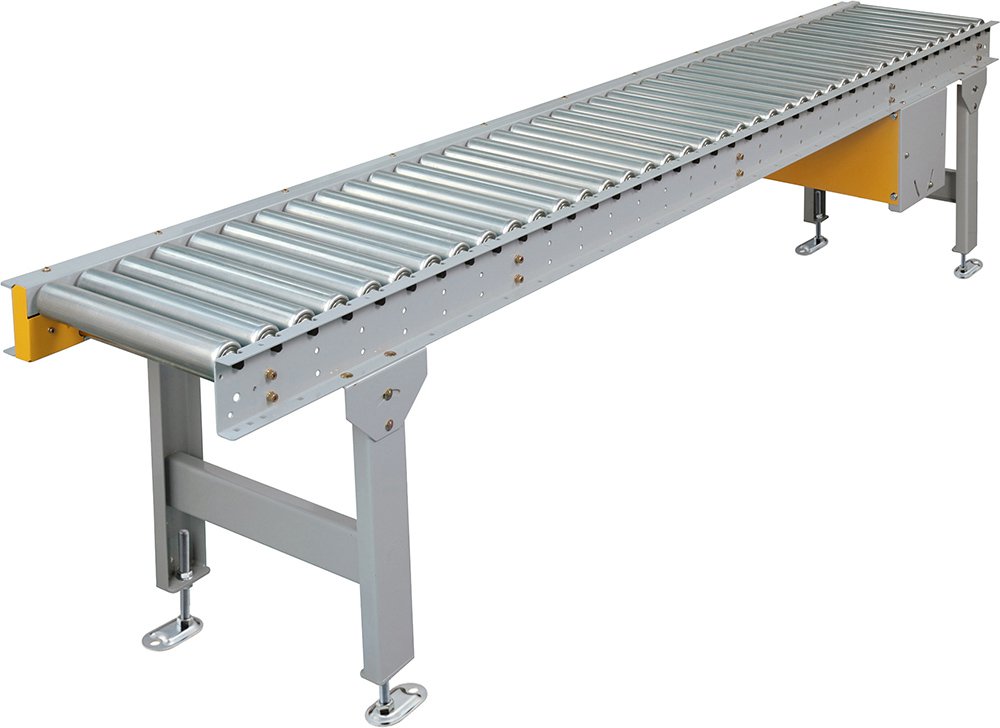

チェーン駆動ローラコンベヤ

チェーンを使ってローラを駆動するパワフルなコンベヤです。

  • 搬送能力・100kg/m
  • スチールフレーム高さ・110mm
  • ローラ径φ42.7φ57
  • スプロケット#40×8T

各種アイコンについて

仕様

※色文字 は準標準です。

機種 OSS
駆動方式 強制駆動
搬送質量 MAX.100kg/m
RW呼称ローラ幅 (mm) 305 390 490 620 690 790 890 990
RW1有効ローラ幅 (mm) 274 359 459 589 659 759 859 959
FWフレーム内幅 (mm) 315 400 500 630 700 800 900 1,000
W フレーム外幅 (mm) 375 460 560 690 760 860 960 1,060
ローラピッチ (mm) φ42.7:50 φ57:100、75
L機長(mm) 1,000(75ピッチの場合は1,050)≦L≦12,000
最低機高(mm) 400
フレーム(mm) 110×30×t3.2
キャリヤローラ φ42.7 φ57 鉄製スプロケット付(#40×10T)
チェーン #40 ローラチェーン  #40 低騒音チェーン
速度(50/60Hz) ※1 0.2kW:5/6 10/12 15/18 20/24 30/36 m/min
0.4kW:10/12 15/18 20/24 30/36 m/min
0.75kW:30/36 m/min
モータ出力 ※2 0.2kW 0.4kW 0.75kW
電源 AC200V(三相)
  1. 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
  2. モータ出力0.75kWにはプレミアム効率(IE3)モータを採用しています。
  • 起動・停止時はインバータによるスロースタート・スローストップが必要です。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

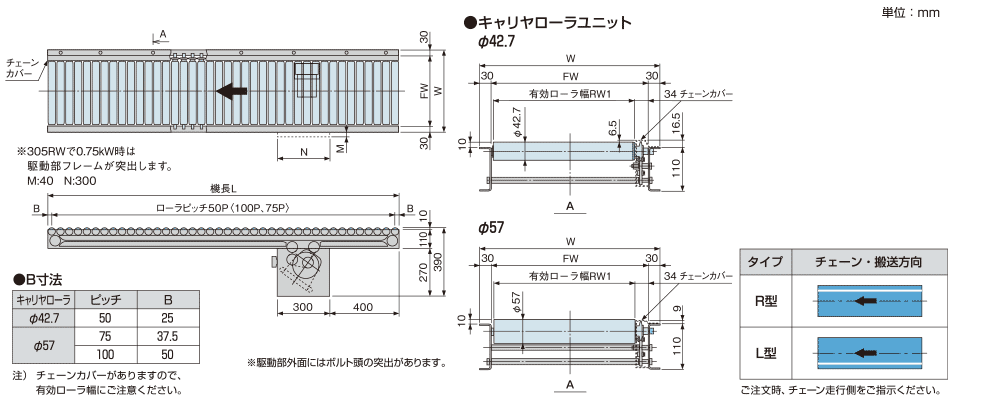

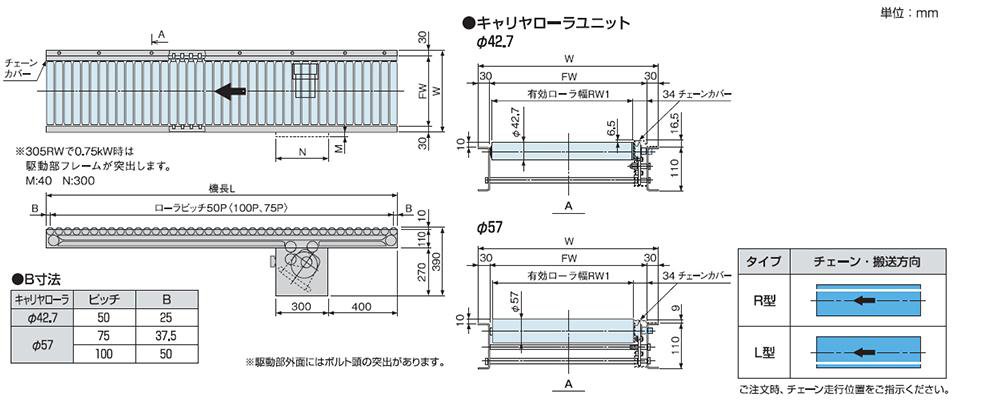

寸法図


注)チェーンカバーがありますので、有効ローラ幅にご注意ください。

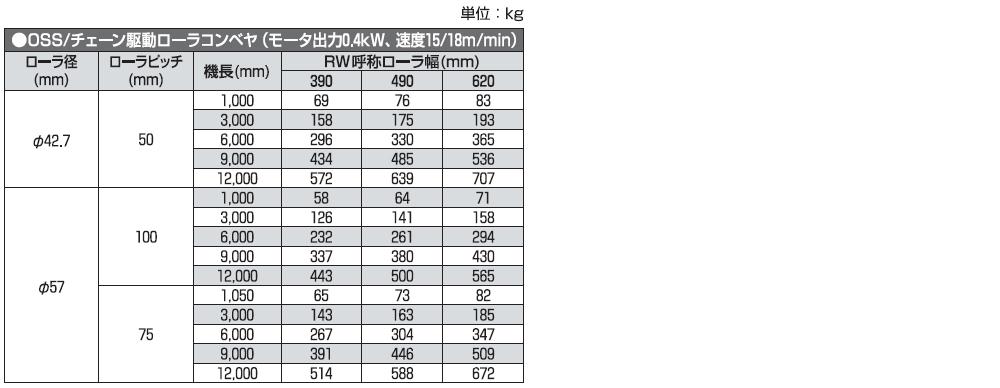

本体質量表
