OSC(R900カーブ)

OSC(R900カーブ)

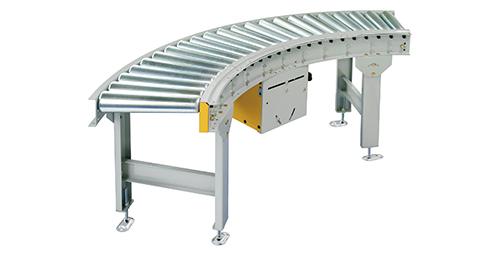

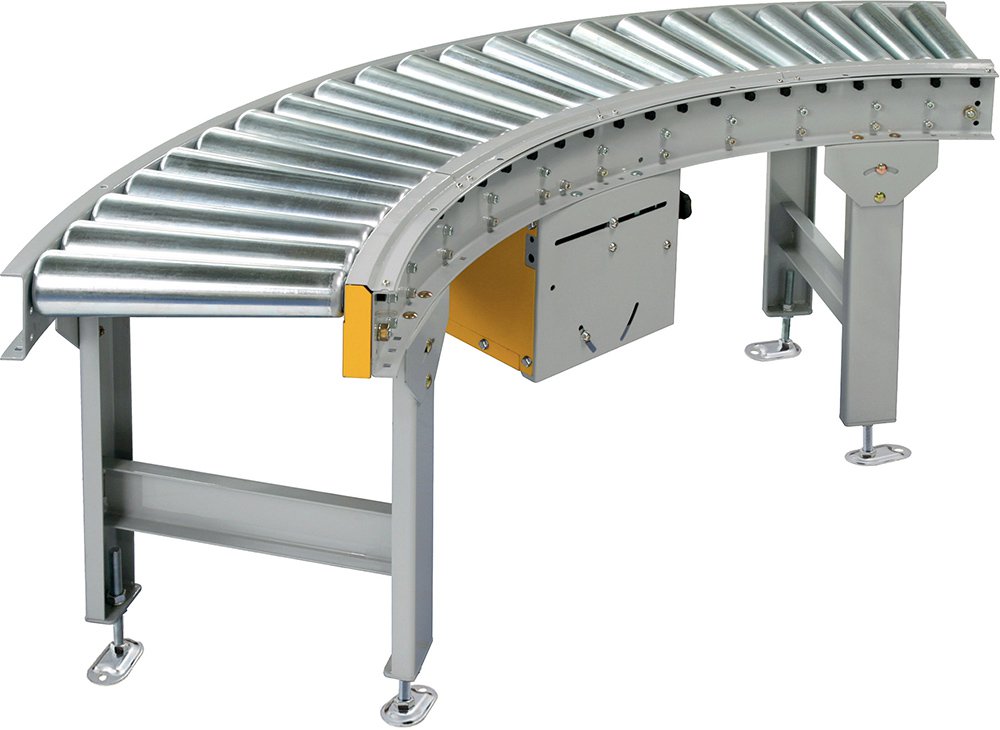

チェーン駆動ローラコンベヤ

パワフルでスリップロスゼロ。重量物搬送のカーブタイプ。

  • 搬送能力・100kg/台
  • スチールフレーム高さ・110mm
  • ローラ径φ42.7φ57
  • スプロケット#40×108T

各種アイコンについて

仕様

※色文字 は準標準です。

機種 OSC
内側半径R 900
搬送質量 MAX.100kg/台
RW呼称ローラ幅 (mm) 305 390 490 620 690
RW1有効ローラ幅 (mm) 273 358 458 588 658
FWフレーム内幅 (mm) 315 400 500 630 700
W フレーム外幅 (mm) 375 460 560 690 760
ローラピッチ (mm) 100相当、75相当
カーブ角度 90°
最低機高(mm) 400
フレーム(mm) 110×30×t3.2
キャリヤローラ φ42.7 φ57 鉄製スプロケット付
チェーン #40 カーブドチェーン  #40 低騒音チェーン
速度(50/60Hz) ※1 0.2kW:5/6 10/12 15/18 20/24 30/36 m/min
0.4kW:10/12 15/18 20/24 30/36 m/min
モータ出力 0.2kW 0.4kW
電源 AC200V(三相)
  1. 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

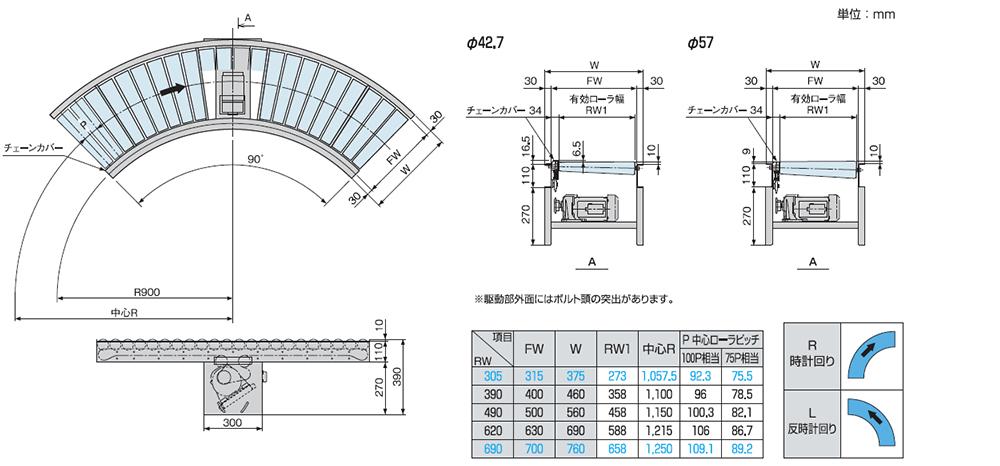

寸法図


  • 1.チェーンカバーがありますので、有効ローラ幅にご注意ください。
    2.中心Rはローラの中心ではありませんのでご注意ください。
    3.駆動チェーンは内R側を走行します。

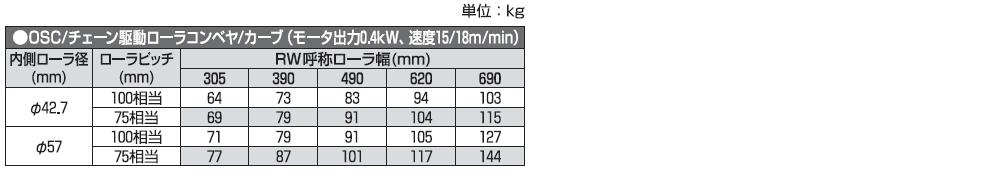

本体質量表
