スチール製

OSA

OSA

チェーン駆動アキュムローラコンベヤ

チェーンを使ってローラを駆動する、パワフルなアキュムコンベヤです。

  • 搬送能力・100kg/m
  • スチールフレーム高さ・110mm
  • ローラ径φ42.7φ57
  • スプロケット#40×10T

各種アイコンについて

仕様

※色文字 は準標準です。

機種 OSA
駆動方式 フリクション駆動
搬送質量 MAX.100kg/m
RW呼称ローラ幅 (mm) 305 390 490 620 690 790 890 990
RW1有効ローラ幅 (mm)φ42.7 253 338 438 568 638 738 838 938
φ57 271 356 456 586 656 756 856 956
FWフレーム内幅 (mm) 315 400 500 630 700 800 900 1,000
W フレーム外幅 (mm) 375 460 560 690 760 860 960 1,060
ローラピッチ (mm) φ42.7:50 φ57:100、75
L機長(mm) 1,000(75ピッチの場合は1,050)≦L≦12,000
最低機高(mm) 400
フレーム(mm) 110×30×t3.2
キャリヤローラ φ42.7 φ57 鉄製スプロケット付(#40×10T)
チェーン #40 ローラチェーン  #40 低騒音チェーン
速度(50/60Hz) ※1 0.2kW:5/6 10/12 15/18 20/24 30/36 m/min
0.4kW:10/12 15/18 20/24 30/36 m/min
0.75kW:30/36 m/min
モータ出力 ※2 0.2kW 0.4kW 0.75kW
電源 AC200V(三相)
  1. 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
  2. モータ出力0.75kWにはプレミアム効率(IE3)モータを採用しています。
  • 起動・停止時はインバータによるスロースタート・スローストップが必要です。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

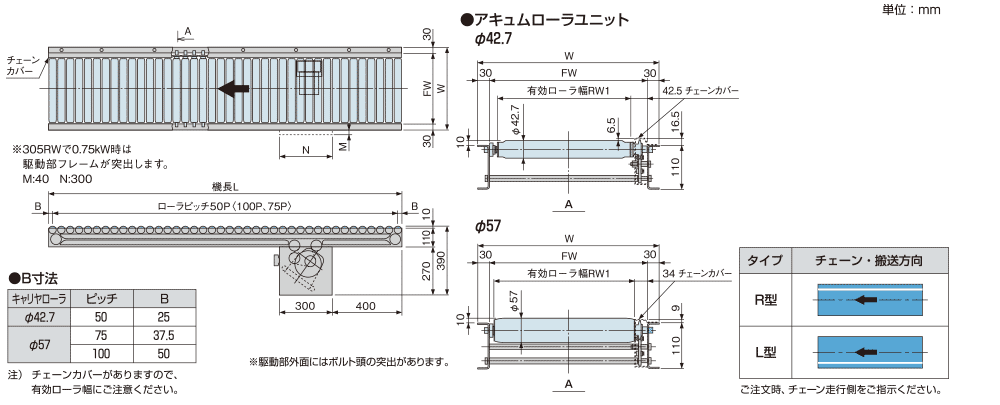

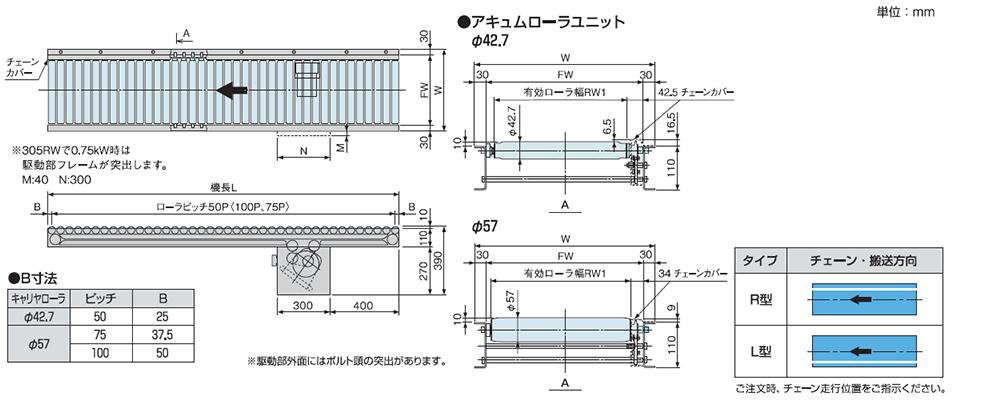

寸法図

注)チェーンカバーがありますので、有効ローラ幅にご注意ください。

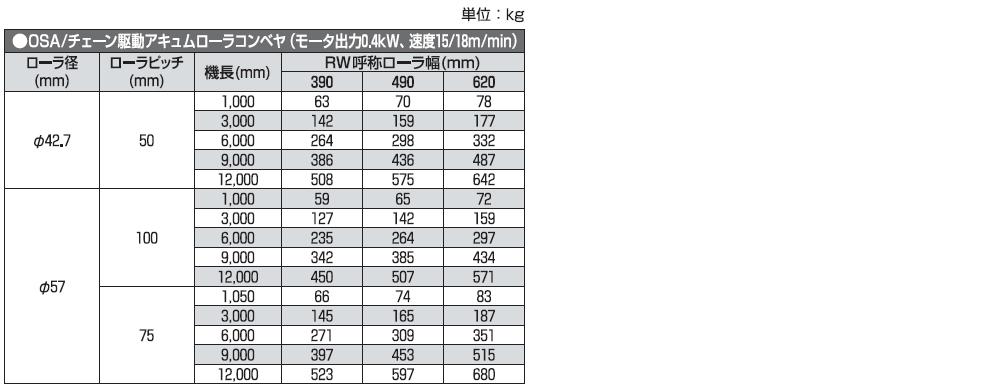

本体質量表
