ステンレス製

CCA

CCA

チェーン駆動アキュムローラコンベヤ(ステンレス製)

チェーンを使ってローラを駆動するパワフルなアキュムコンベヤです。

  • 搬送能力目安・50kg/m
  • SUSフレーム高さ・110mm
  • ローラ径φ48.6
  • スプロケット#40×8T

各種アイコンについて

仕様

※色文字 は準標準です。

機種 CCA
駆動方式 フリクション駆動
RW呼称ローラ幅(mm) ※1 305 390 490 620 690
RW1有効ローラ幅 (mm) 272 357 457 587 657
FWフレーム内幅 (mm) 315 400 500 630 700
W フレーム外幅 (mm) 375 460 560 690 760
ローラピッチ (mm) 100、75
L機長 (mm) 100P:900≦L≦9,000 / 75P:900≦L≦9,000
最低機高(mm) 400
フレーム(mm) 110×30×t2 ステンレス製 表面#400仕上げ
キャリヤローラ φ48.6 ステンレス製 ステンレス製スプロケット付(#40×8T)
チェーン #40 ローラチェーン(防錆処理)
速度(50/60Hz) ※2 0.2kW・0.4kW:15/18 20/24 30/36 m/min / 0.75kW:30/36 m/min
モータ出力 ※3 0.2kW 0.4kW 0.75kW
電源 AC200V(三相)
  1. 305RW仕様時はモータ出力0.75kWは適用できません。
  2. 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
  3. モータ出力0.75kWにはプレミアム効率(IE3)モータを採用しています。
  • オプションで防水モータ(IP65)もご用意しています。詳細につきましてはご相談ください。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

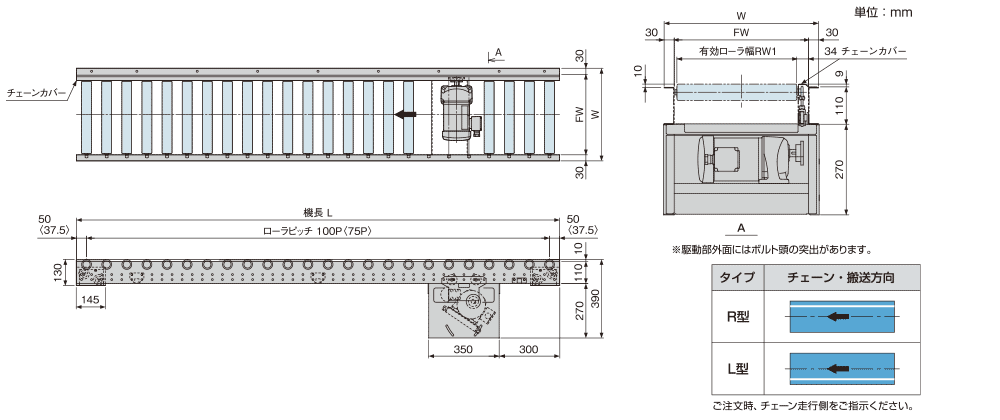

寸法図


  • 1.〈 〉内寸法はローラピッチ75P時の寸法です。
    2.チェーンカバーがありますので、有効ローラ幅にご注意ください。
