ペタコン40

ペタコン40

DHQ:スタンダードタイプ/DHQR:ローラーエッジタイプ

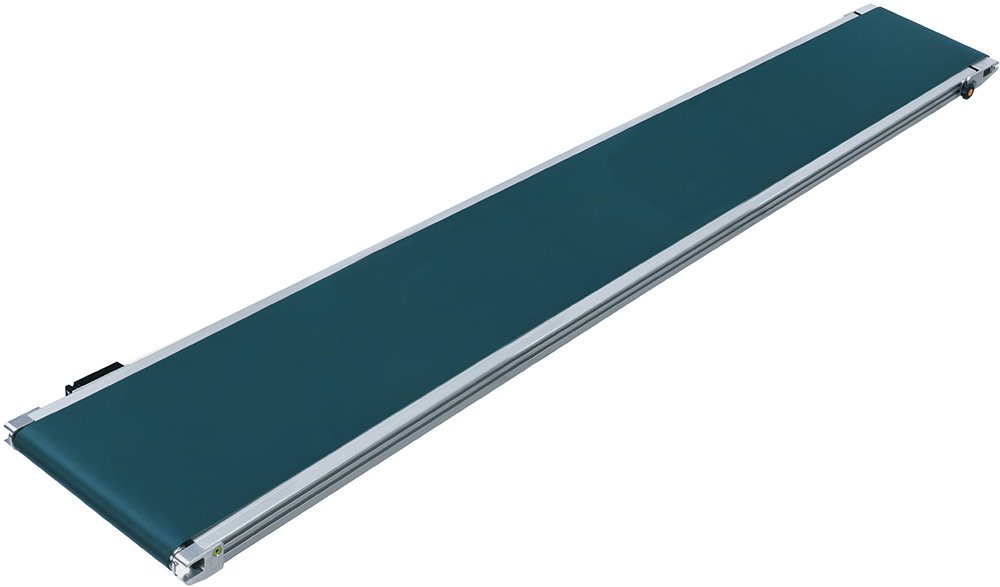

コンベヤの下面に突起物のない超薄型ベルコン

  • フレーム高さ・2溝/40mm
  • 搬送能力・5kg/台
  • ヘッドドライブ
  • ブラシレスモータ変速
  • 多機能ベルト
  • カDダウンロード

各種アイコンについて

仕様

型式例
1 DHQ 2 25 3 P 4 L 5 100 6 S16 7 D

※色文字 は準標準です。

1 機種記号 DHQ (ヘッドドライブ スタンダード) DHQR (ヘッドドライブ 上流側ローラエッジ
2 呼称幅 20 25 30 35 40 50
BW 実ベルト幅(mm) 195 245 295 345 395 495
FW フレーム幅(mm) 245 295 345 395 445 545
5 機長(cm) ※1 DHQ ※2 呼称幅20:MIN.25〜MAX.150
呼称幅25~50:MIN.呼称幅×1.2〜MAX.150
DHQR 呼称幅20~30:MIN.40〜MAX.150
呼称幅35~50:MIN.呼称幅×1.2〜MAX.150
3 駆動部タイプ P:モータプーリ
標準ベルト 樹脂製平ベルト(1プライ)
エンドプーリ径 DHQ:φ27.2 DHQR:R8
4 リード線引き出し方向 R:搬送方向右側 L:搬送方向左側(標準) ※ドライバ基板取付方向
6 速度記号 S:06、10、13、16、19、22、25、28 ※速度選択式
モータ出力 DCブラシレスモータローラ(20W)
7 入力電源 D:DC24V (X:AC100V単相 Y:AC200V単相 Z:AC200V三相)
搬送質量 ※3 MAX.5kg/台
  1. 機長300mm以下の場合、ドライバ基板は別置きとなります。
  2. DHQで機長450mm以下には、ベルトゆるめ装置がありません。
  3. 搬送能力は速度により変動します。「搬送質量の目安」をご参照ください。
  • ベルト幅、機長などの仕様条件によりリターンローラが付く場合があります。

ドライバ基板仕様

  • モータ/DC24V・0.8A(定格電流)
  • 電源容量/DC24V 3A以上
  • 動作温度/0〜40℃ 但し結露のないこと
  • 基板サイズ/長さ124×高さ34×奥行19.5mm
  • 保護ヒューズ/4A
  • 温度保護/サーマル(基板温度65℃以上)
  • その他/スロースタート・スローダウン機能
  • AC(交流)環境でご使用の場合はオプションの電源BOX(DC変換BOX)を用意しています。
  • ・電源BOXをコンベヤ本体に取付ける場合、フレーム幅方向に60.5mm突出します。電源BOX寸法:長さ164×高さ40×奥行60.5mm
    ・入力電源が三相の場合は入力部で一相を欠相させて使用します。

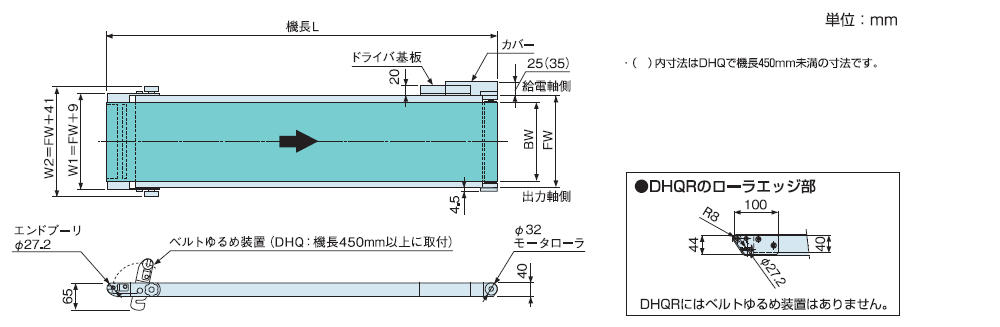

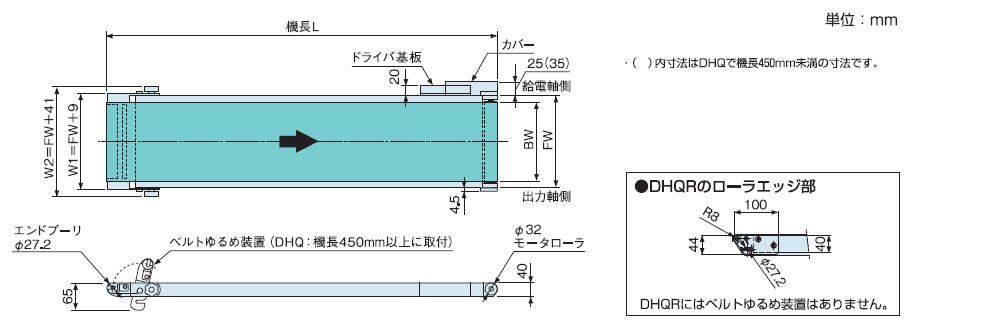

寸法図


  • 1.ドライバ基盤の取付方向は搬送方向左側が標準です。
    2.ドライバ基盤および電源BOXをコンベヤフレーム同側面に取付ける場合のMIN.機長はDHQ:750mm、DHQR:700mmとなります。(短機長の場合、ドライバ基盤と電源BOX間の中間ハーネスは都度製作となります。)
    3.ドライバ基盤の詳細はこちらをご参照ください。
    4.フレーム断面はこちらをご参照ください。

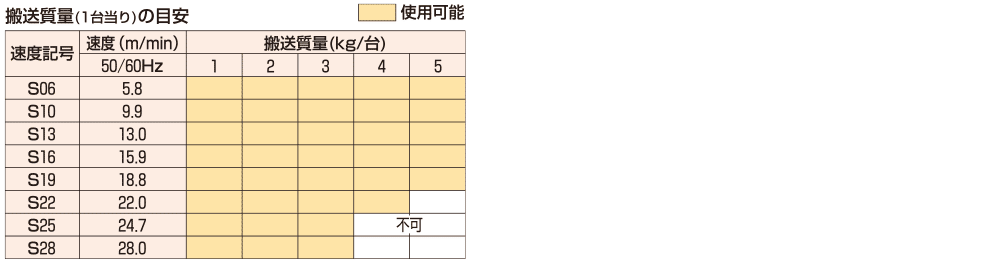

速度・搬送質量の目安


  • 1.DIPスイッチの切替や外部信号から8種類の速度選択が可能です。
    2.上記表は水平分散荷重時の搬送質量を表します。
    3.速度は負荷により変動があります。
