ユニコンJrQLJ（ジャンプユニット）
ラインドライブコンベヤ
ラインの途中でドライブシャフトの位置を変更したり、変速（1：1.5）がおこなえるユニットです。
各種アイコンについて
仕様
| 機種 | QLJ（ジャンプユニット） | |||
|---|---|---|---|---|
| RW呼称ローラ幅（mm） | 305 | 390 | 490 | 620 |
| FWフレーム内幅（mm） | 315 | 400 | 500 | 630 |
| W フレーム外幅（mm） | 375 | 460 | 560 | 690 |
| ローラピッチ（mm） | 40、80 | |||
| L機長（mm） | 560≦L≦2,000 | |||
| 最低機高（mm） | 300 | |||
| フレーム（mm） | ［ 60×30×t2.3 | |||
| キャリヤローラ | φ31.8 溝付 | |||
| ベルト | ウレタン丸ベルト | |||
| 変速比 | 1：1 1：1.5 | |||
- 標準仕様以外のものも製作いたしますのでご相談ください。

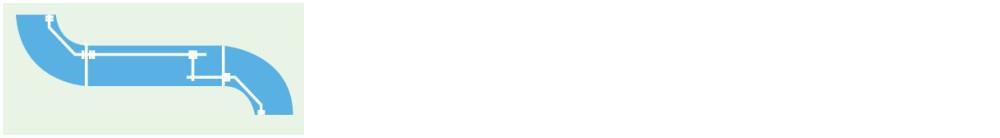

ドライブシャフトの位置変更例
- カーブユニットではキャリヤローラ下のドライブシャフトは、カーブ内側に取り付けられているので上図のようなＳ字ラインの場合はジャンプユニットが必要です。

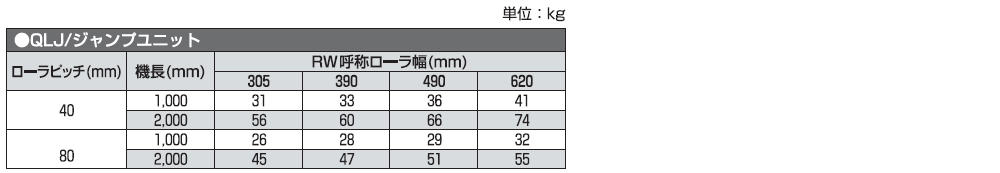

本体質量表

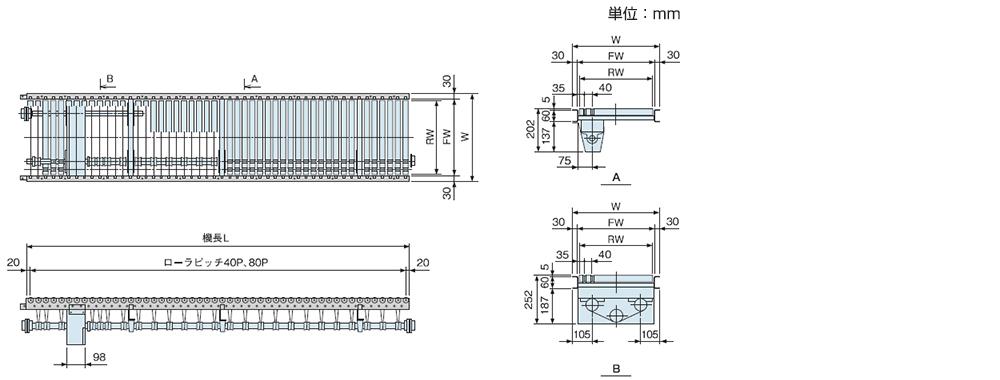

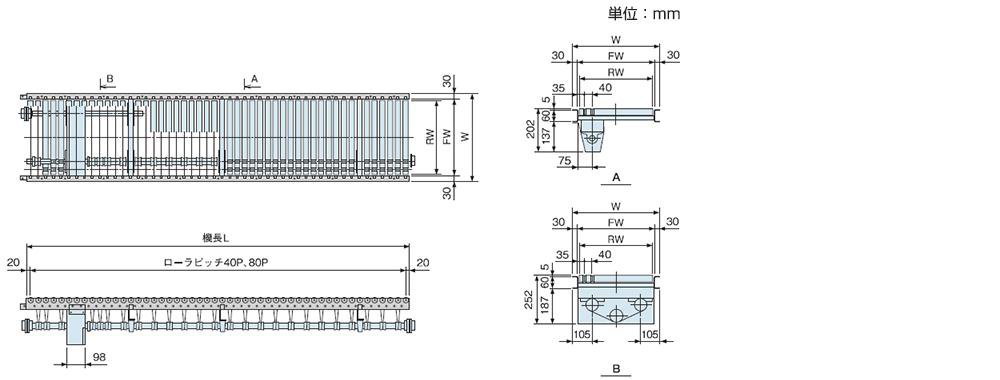

寸法図
