ターンコンベヤパレタイザ周辺機器

ケース品を高速でソフトに回転。

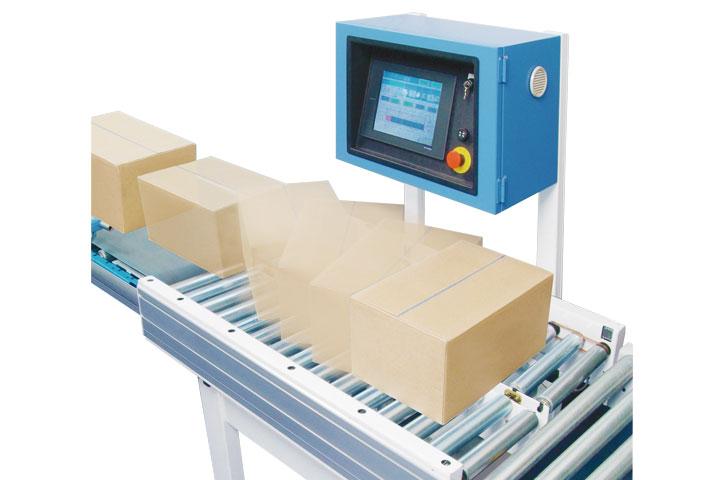

ターンコンベヤの写真

動画を見る

特長

  1. 高速でソフトに回転

    外から力を加えず流れの中で90度、180度と自在に方向転換します。

  2. 高精度・高能力

    ゾーン分割により効率よく、高能力(毎分80ケース)を実現。

  3. 簡単操作

    タッチパネルで簡単操作。

ターンコンベヤの特長01

ターンコンベヤの特長02
両面印字等搬送方向の変更が必要な次工程への送り込み
ターンコンベヤの特長03
バレタイジングでの方向制御

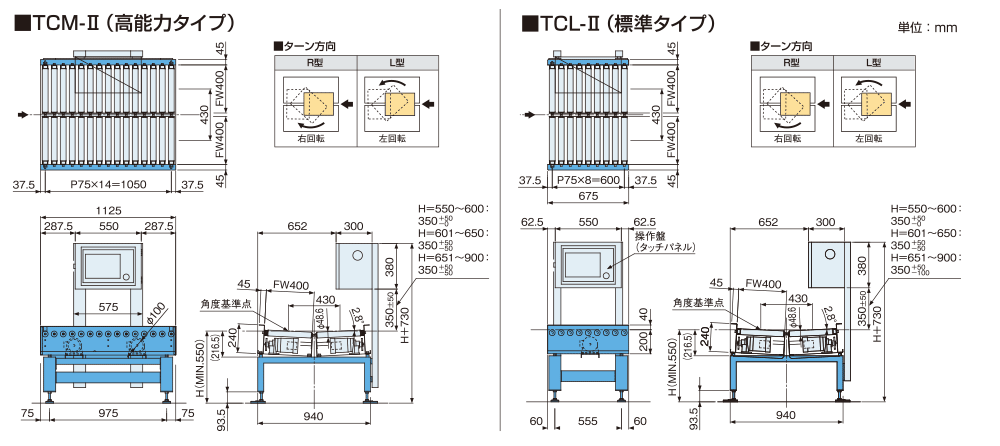

標準仕様

型式 TCH(高能力タイプ) TCL(標準タイプ)
機幅(mm) MAX.850 MAX.800
機長(mm) 1106.5 675
最高(mm) MIN.600 MIN.550
搬送質量 MAX.30kg
ストレート通過速度 〜55m/min
ターン時速度 高速105m/min 低速8m/min
ターン方向 モード選択方式(①右回転90度 ②左回転90度 ③180時 ④ストレート通過)
※TCLのターン方向は1方向のみです。
搬送物寸法(mm) 180〜285W×270〜430L
能力 例)400L×270W×13kgの場合 80ケース/min
(能力は搬送物サイズにより異なります)
例)400L×270W×13kgの場合 40ケース/min
(能力は搬送物サイズにより異なります)
駆動方式 DC24V Vプーリ付モータローラ 10本(基板制御) 平ベルト駆動 0.2KW×2台(インバータ制御)
ローラ φ48.6 φ48.6
ローラピッチ 75
電源 AC200V(単相) AC200V(三相)
  1. センタ基準(±5mm)並びにセンタに対し平行になるよう投入願います。
  2. 投入時は、搬送物と搬送物の切離しが必要です。
  3. 偏荷重のある搬送物はターンが不安定となりますので、お問合せ下さい。
