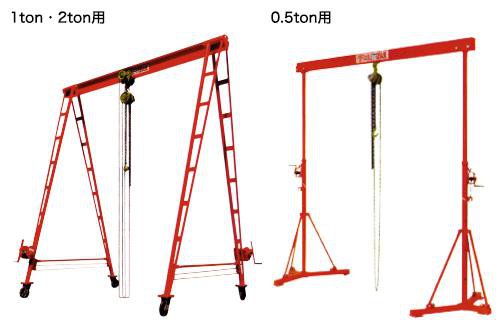

ポータブルクレーン

OPC

-

27

-

28

-

0.5

-

A

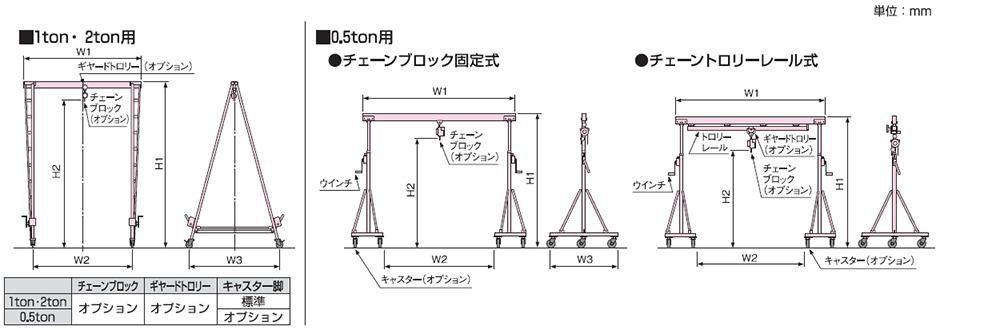

単位：mm

	型式		OPC
機幅		W1	35:3,500						55:5,500
		W2	2,981		2,969	2,972	2,957		4,972	4,957
		W3	2,356	1,893	1,663	2,733	2,193	1,921	2,737	2,193	1,921
	設置方式		トロリーレール式
	H1機高 （mm）		50:5,004	40:4,000	35:3,503	50:5,007	40:3,992	35:3,485	50:5,007	40:3,993	35:3,485
H2有効吊高※1 （mm）			4,400	3,380	2,870	4,230	3,210	2,700	4,230	3,210	2,700
ビーム寸法			特殊梁			Ⅰ200×100×t7
	脚		キャスター付
	許容荷重		10:1ton			20:2ton			10:1ton
	オプション		無記入：本体のみ　B：ギヤードトロリー＋チェーンブロック付
総重量※2（kg）			188	167	156	417	338	320	469	390	371

1. チェーンブロックの種類によって有効吊高は多少変化します。
2. 総重量にチェーンブロックの重量は含まれません。

• チェーンブロックは手動式のみで、法令上動力式はご使用いただけません。
• キャスター仕様の場合、荷物を吊った状態で車輪を動かすことはできません。

OPC

-

27

-

S

-

28

-

C

-

0.5

-

A

単位：mm

	型式		OPC
機 幅		W1	27:2,700
		W2	1,962
		W3	1,219
	設置方式		S:固定式	Ｔ:トロリーレール式
	H1機高 （mm）		28:MAX.2,797
H2有効吊高※1 （mm）			MAX.2,473	MAX.2,323
ビーム寸法			□125×75×3.2t	□125×75×2.3t
	脚		無記入：固定脚　C:キャスター付
	許容荷重		0.5:0.5ton
	オプション※2		無記入：本体のみ　A：チェーンブロック付　B：ギヤードトロリー＋チェーンブロック付
総質量※3（kg）			111	123

1. チェーンブロックの種類によって有効吊高は多少変化します。
2. チェーンブロック付は固定式のみ、ギヤードトロリー＋チェーンブロック付はトロリーレール式のみに適用します。
3. 総重量にチェーンブロックの重量は含まれません。

• チェーンブロックは手動式のみで、法令上動力式はご使用いただけません。
• キャスター仕様の場合、荷物を吊った状態で車輪を動かすことはできません。

注）本製品は、手動（人力）での使用を前提としているため、荷の吊し上げを動力ではご使用いただけません。（労働安全衛生法のクレーン等安全規則の適用を受けません。）
