プラスチックベルトコンベヤ

JPC

JPC

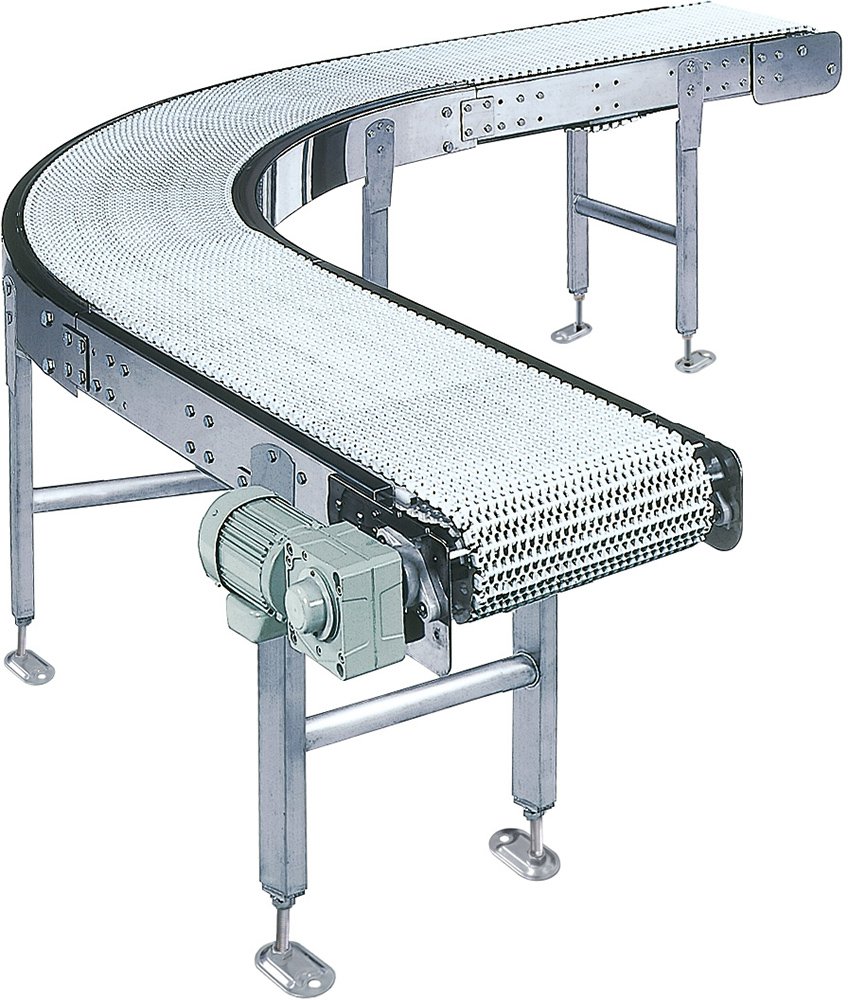

カーブタイプ(中荷重用)

カーブ前後に直線部がついた中荷重用のカーブコンベヤ。

  • 防水モータ
  • 搬送能力・25kg/台
  • SUSフレーム高さ・135mm
  • SUSフレーム高さ
  • ヘッドドライブ
  • インバータ変速
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 JPC 2 40 3 H 4 R 5 150 6 F32 7 R 8 20 9 Z
1 機種記号 JPC(ヘッドドライブ カーブ)
2 呼称幅 20 30 40 50 60
BW 実ベルト幅(mm) 203 304 393 494 596
FW フレーム幅(mm) 275 375 475 575 675
5 機長(L1+L2)(cm) L1(下流側)+90°+L2(上流側)(45≦L≦100 但し、BW×1.5以上)
最小R寸法 200〜300BW:906 400BW:911 500BW:1,111 600BW:1,410
3 駆動部タイプ H:横出し(中空軸)
4 駆動部の取付方向 R:搬送方向右側 L:搬送方向左側
6 速度記号 「コンベヤ速度表」をご参照ください
7 コントローラの取付方向 R:搬送方向右側 L:搬送方向左側
8 モータ出力 N:定速 20:200W ※モータはIP65防水モータ。
F:インバータ変速
9 入力電源 Z:三相200V
標準ベルト ♯2400フラッシュグリッド
搬送質量※1 MAX.25kg/㎡
  1. ベルト幅、機長、搬送物質量等の諸条件で、搬送能力は変化します。
  • 標準仕様以外のものも制作いたしますのでご相談ください。

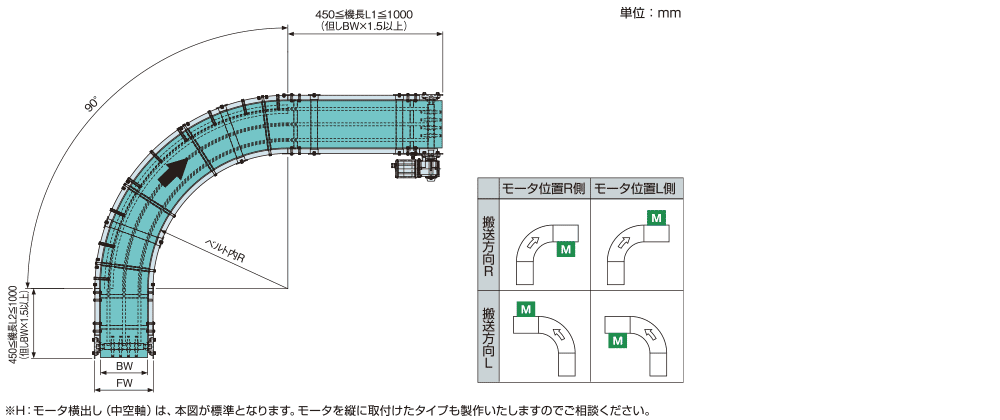

寸法図

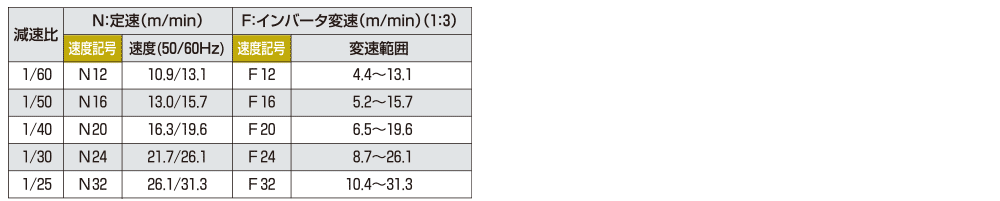

コンベヤ速度表

jpc04.gif注)速度は負荷により±10%程度変動します。
