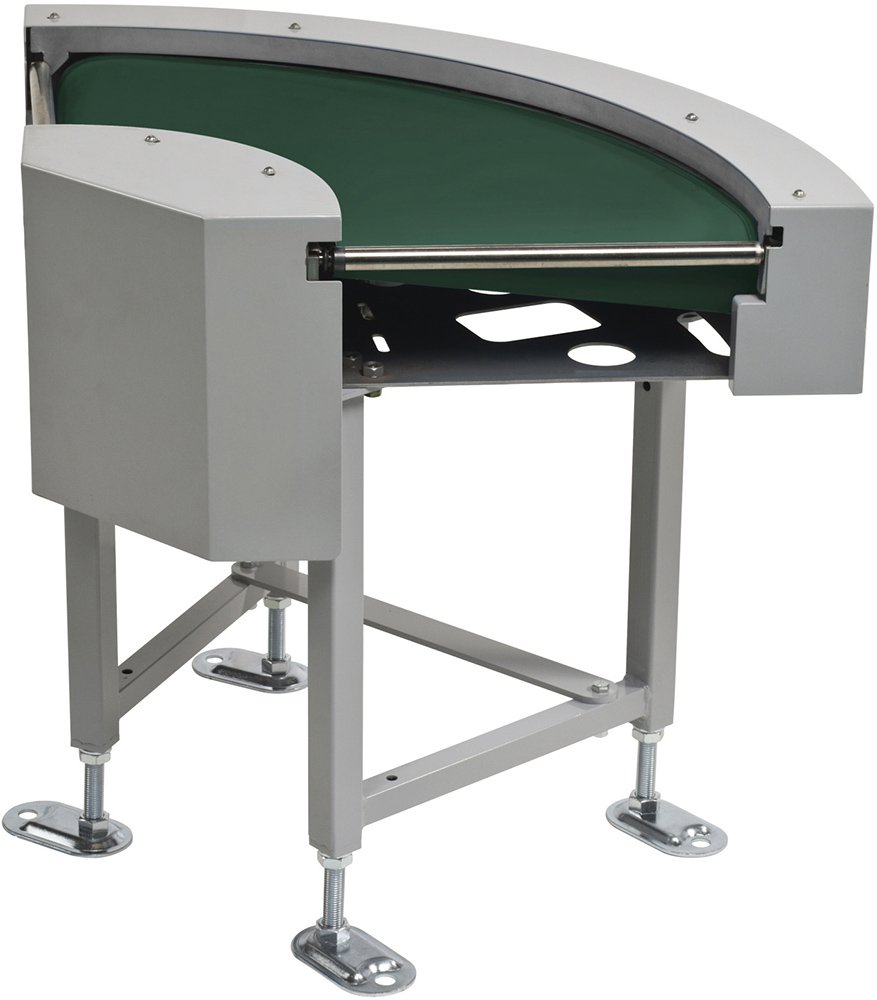

ファインコンベヤⅡ シリーズ

FCB
カーブベルトタイプ

省スペースで方向転換

  • 仕様
  • ベルト幅選定グラフ
  • 速度表
  • 標準図

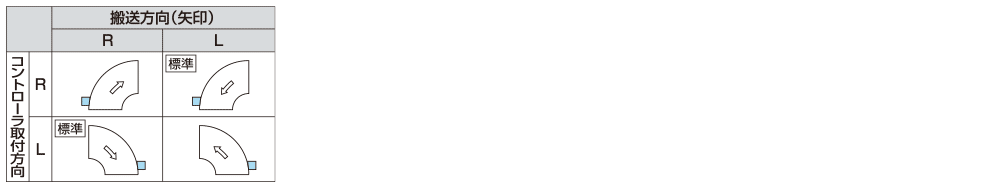

  • 搬送方向とコントローラ位置
  • 脚・オプション品
  • 標準ベルト仕様
  • CADダウンロード(会員登録制)
  • カタログダウンロード
型式例
1 FCB 2 30 3 D 4 R 5 90 6 B18 7 R 8 09 9 X

※色文字は準標準です。

1 機種記号 FCB(ヘッドドライブ カーブ)
2 呼称幅 20 30 40 50 60
BW 有効ベルト幅(mm) 200 300 400 500 600
内側半径 (mm)
200
ドライブプーリ中央径 (mm) φ51.1 φ49 φ46.7 φ45 φ50
5 カーブ角度 90:90° 60:60° 45:45°
標準ベルト 樹脂製カーブベルト(1プライ)
3 駆動部タイプ※1 D:下付き
4 搬送方向※2 R:右回り(時計回り)  L:左回り(反時計回り)
6 速度記号 速度表をご覧ください
7 コントローラの取付方向※1 R:外側から見て右側  L:外側から見て左側
※機幅、機高によって指定の方向に取付けられない場合があります。
8 モータ出力 N:定速 09:90W
B:ブラシレス変速
G/F:インバータ変速※3 09:90W
9 入力電源 X:100V単相 Y:200V単相 Z:200V三相
搬送能力 定速20kg/台 変速15kg/台

※1. 詳細はこちらでご確認ください

※2. 詳細は「搬送方向とコントローラ位置」をご覧ください。

※3. 「G」は東芝製、「F」は三菱製を表します。

 標準仕様以外のものも製作いたしますのでご相談ください。

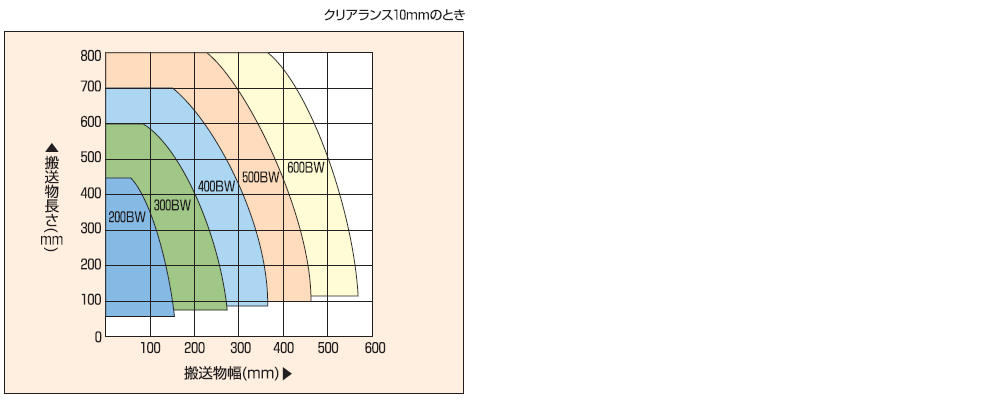

搬送能力目安グラフ

下記速度は、ベルト中央速度です。

●N:定速

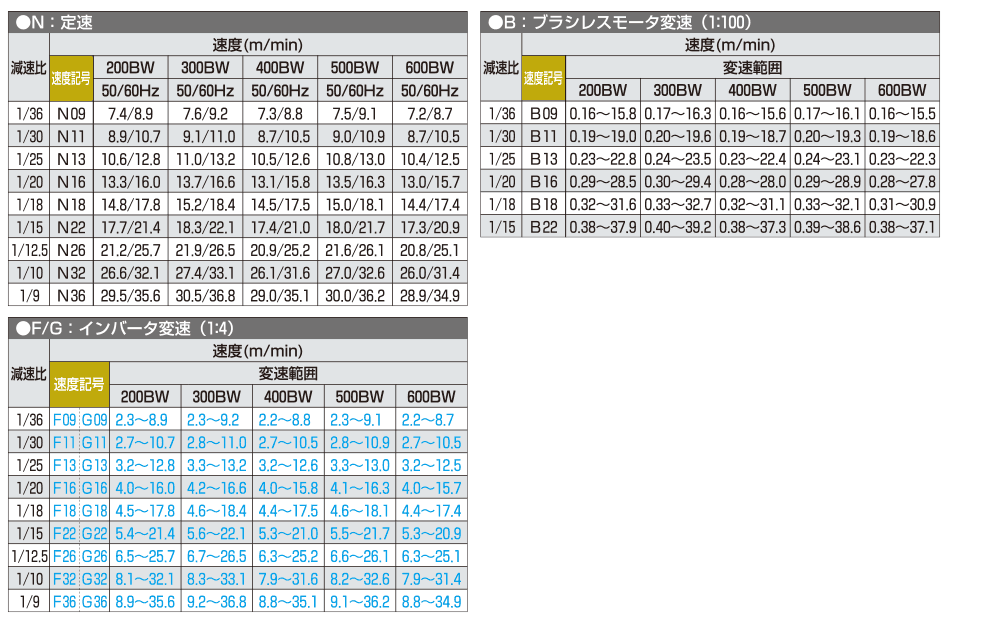

減速比 速度(m/min)
速度記号 200BW 300BW 400BW 500BW 600BW
50/60Hz 50/60Hz 50/60Hz 50/60Hz 50/60Hz
1/36 N09 7.4/8.9 7.6/9.2 7.3/8.8 7.5/9.1 7.2/8.7
1/30 N11 8.9/10.7 9.1/11.0 8.7/10.5 9.0/10.9 8.7/10.5
1/25 N13 10.6/12.8 11.0/13.2 10.5/12.6 10.8/13.0 10.4/12.5
1/20 N16 13.3/16.0 13.7/16.6 13.1/15.8 13.5/16.3 13.0/15.7
1/18 N18 14.8/17.8 15.2/18.4 14.5/17.5 15.0/18.1 14.4/17.4
1/15 N22 17.7/21.4 18.3/22.1 17.4/21.0 18.0/21.7 17.3/20.9
1/12.5 N26 21.2/25.7 21.9/26.5 20.9/25.2 21.6/26.1 20.8/25.1
1/10 N32 26.6/32.1 27.4/33.1 26.1/31.6 27.0/32.6 26.0/31.4
1/9 N36 29.5/35.6 30.5/36.8 29.0/35.1 30.0/36.2 28.9/34.9
●B:ブラシレスモータ変速(1:100)
減速比 速度(m/min)
速度記号 変速範囲
200BW 300BW 400BW 500BW 600BW
1/36 B09 0.16~15.8 0.17~16.3 0.16~15.6 0.17~16.1 0.16~15.5
1/30 B11 0.19~19.0 0.20~19.6 0.19~18.7 0.20~19.3 0.19~18.6
1/25 B13 0.23~22.8 0.24~23.5 0.23~22.4 0.24~23.1 0.23~22.3
1/20 B16 0.29~28.5 0.30~29.4 0.28~28.0 0.29~28.9 0.28~27.8
1/18 B18 0.32~31.6 0.33~32.7 0.32~31.1 0.33~32.1 0.31~30.9
1/15 B22 0.38~37.9 0.40~39.2 0.38~37.3 0.39~38.6 0.38~37.1
●G/F:インバータ変速(1:4)
減速比 速度(m/min)
速度記号 変速範囲
200BW 300BW 400BW 500BW 600BW
1/36 G09 F09 2.3~8.9 2.3~9.2 2.2~8.8 2.3~9.1 2.2~8.7
1/30 G11 F11 2.7~10.7 2.8~11.0 2.7~10.5 2.8~10.9 2.7~10.5
1/25 G13 F13 3.2~12.8 3.3~13.2 3.2~12.6 3.3~13.0 3.2~12.5
1/20 G16 F16 4.0~16.0 4.2~16.6 4.0~15.8 4.1~16.3 4.0~15.7
1/18 G18 F18 4.5~17.8 4.6~18.4 4.4~17.5 4.6~18.1 4.4~17.4
1/15 G22 F22 5.4~21.4 5.6~22.1 5.3~21.0 5.5~21.7 5.3~20.9
1/12.5 G26 F26 6.5~25.7 6.7~26.5 6.3~25.2 6.6~26.1 6.3~25.1
1/10 G32 F32 8.1~32.1 8.3~33.1 7.9~31.6 8.2~32.6 7.9~31.4
1/9 G36 F36 8.9~35.6 9.2~36.8 8.8~35.1 9.1~36.2 8.8~34.9

色文字は準標準速度を表します。

※定速及び変速時の速度は、負荷により±10%程度変動します。

※ブラシレス変速時の負荷による速度変動率は、-2%以内です。

※「G」は東芝製、「F」は三菱製を表します。

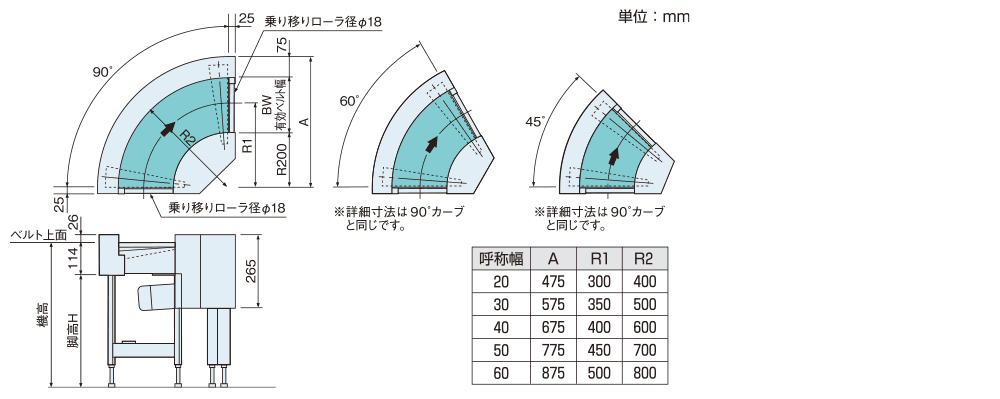

標準図
