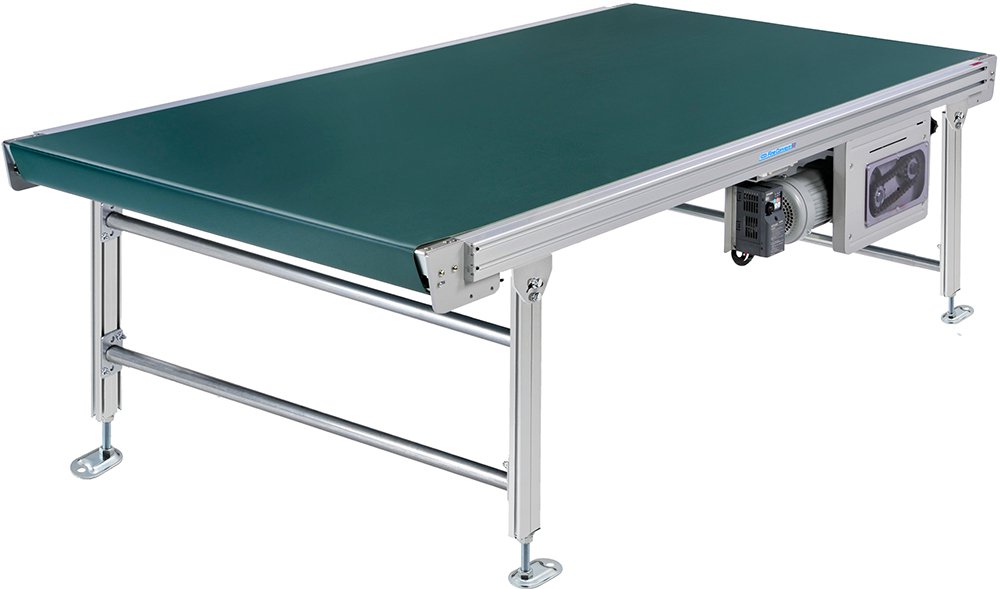

ファインコンベヤⅡ

FBS 200W(100W)

FBS 200W(100W)

強力ナイフエッジタイプ

最大幅1,000mmで多列乗り移りもスムーズ。

  • フレーム高さ・2溝/60mm
  • フレーム強度・20kg/m
  • ンタドライブ
  • IPMモータ変速
  • ンバータ
  • 側面フラット
  • 多機能ベルト
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 FBSB 2 80 3 D 4 R 5 200 6 F20 7 R 8 20 9 Z

※色文字 は準標準です。

1 機種記号 FBSB(センタドライブ 両側ナイフエッジ)
FBSU(上流側のみ) FBSD(下流側のみ)
2 呼称幅 20 25 30 35 40 50 60 70 80 90 100
BW 実ベルト幅(mm) 190 240 290 340 390 490 590 690 790 890 990
FW フレーム幅(mm) 280 330 380 430 480 580 680 780 880 980 1,080
5 機長(cm) MIN 90 100 120 140 160 180 200
MAX 400※1 400
標準ベルト 樹脂製平ベルト(1プライ)
エッジ半径 R3
エンドプーリ径※2 φ34 φ57
3 駆動部タイプ※3 D:下付き
4 駆動部の取付方向※3 R:搬送方向右側 L:搬送方向左側
6 速度記号 「速度記号 / コンベヤ速度表」をご参照lください。
7 コントローラの取付方向※3 R:搬送方向右側 L:搬送方向左側 T:モータ端子渡し※4
8 モータ出力 N:定速 20:200W 10:100W
注)速度記号N06、F06、G06、P06以下の時は100Wになります。
F/G:インバータ変速※5
P:IPM変速※6
9 入力電源 ※7 X:100V単相 Y:200V単相  Z:200V三相
搬送質量※8 両側ナイフエッジ:MAX.25kg/台 片側ナイフエッジ:MAX.40kg/台
  1. 機長4〜8mも製作可能です。ただし、使用環境により能力が低下する場合があります。
  2. 片側ナイフエッジ仕様の非ナイフエッジ側
  3. 詳細はこちらでご確認ください。
  4. T:モータ端子渡しは、N:定速の入力電源Z:200V三相のみ適用します。
  5. 「F」は三菱製、「G」は東芝製を表します。
  6. 変速方式はIPMモータ専用インバータです。
  7. 単相電源にする場合は、F/G:インバータ変速のみ適用します。
  8. 搬送質量は速度により変動します。「搬送質量の目安」をご参照ください。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

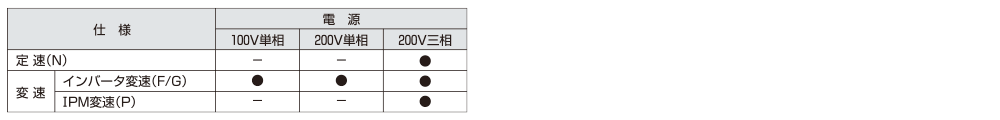

電源対応表

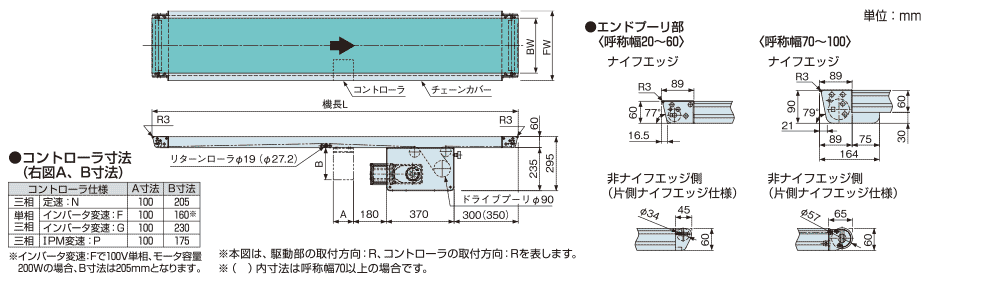

寸法図


注)フレーム断面はこちらをご参照ください。

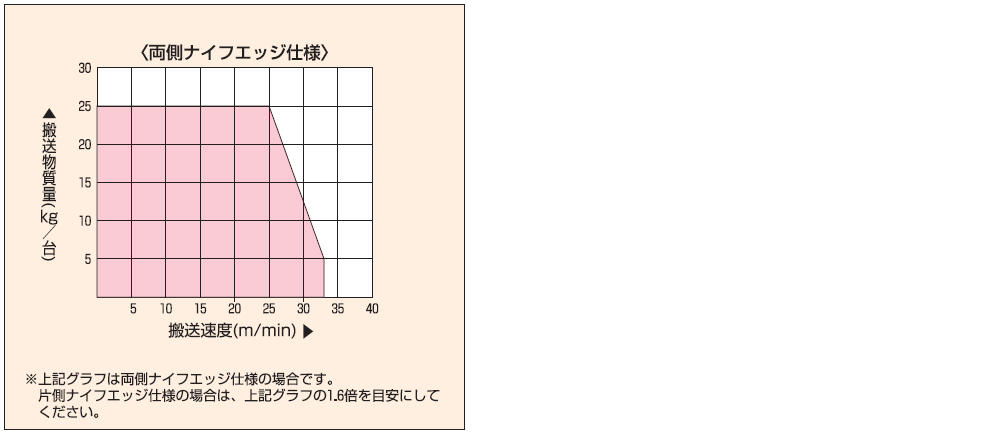

搬送質量の目安

注)下記グラフ/表は水平分散荷重時の搬送質量を表します。

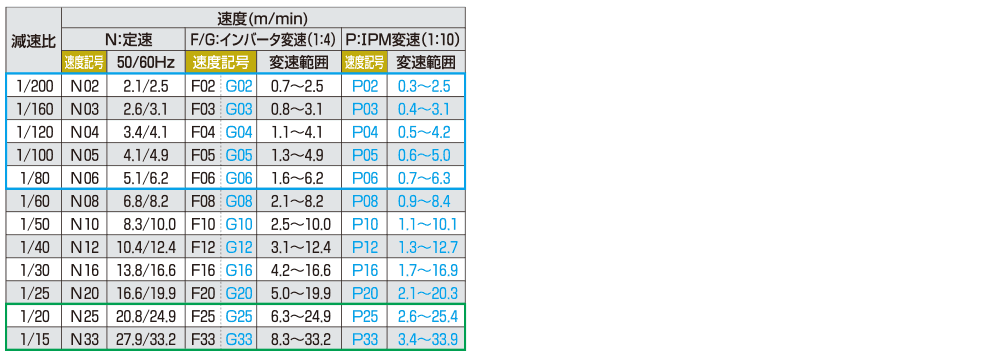

速度記号/コンベヤ速度表


  • 1. 色文字 は準標準速度を表します。
    2.「N06」「F06」「G06」「P06」以下の場合、モータ出力は100Wになります。( 部分)
    3. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
    4.「N25」「F25」「G25」「P25」以上の場合、搬送能力は低下します。( 部分)
    5.「F」は三菱製、「G」は東芝製を表します。
