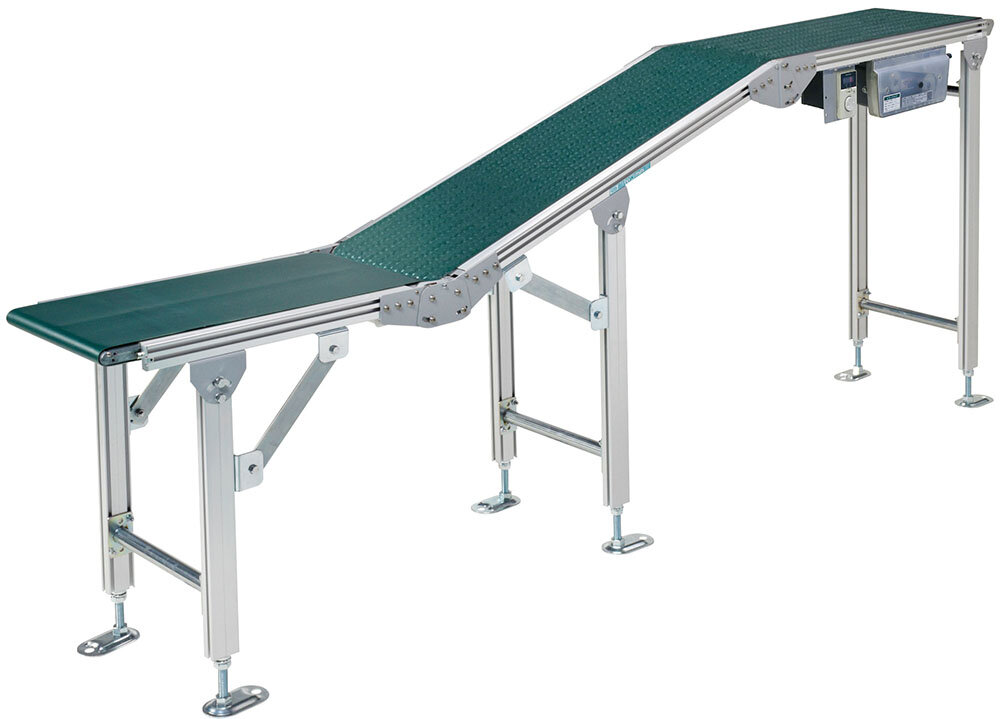

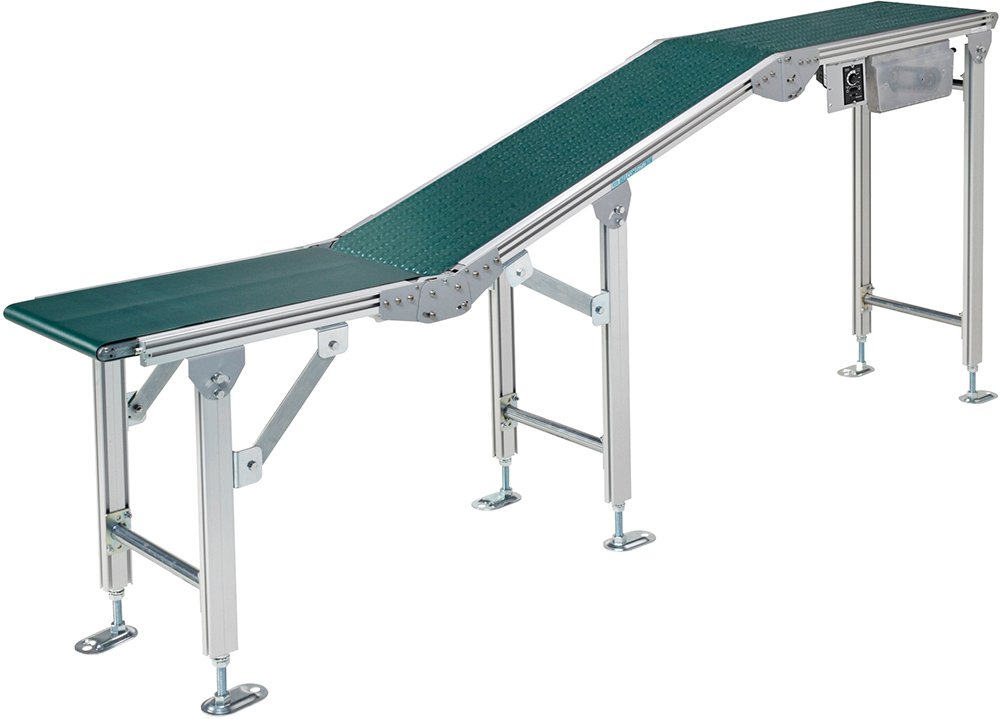

ベルコンミニⅢ

DMZ

DMZ

上下部水平タイプ

水平部+傾斜部+水平部でスムーズな傾斜搬送。

  • フレーム高さ・2溝/40mm
  • フレーム強度・15kg/m
  • センタドライブ
  • ブラシレスモータ変速
  • インバー
  • 側面フラット
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 DMZU 2 30 3 D 4 R 5 505 6 B13 7 R 8 09 9 X 10 100

※色文字 は準標準です。

1 機種記号 DMZU(センタドライブ 上り傾斜)
DMZD(センタドライブ 下り傾斜)
2 呼称幅 20 25 30 35 40 50 60
BW 実ベルト幅(mm) 197 247 297 347 397 497 597
FW フレーム幅(mm) 245 295 345 395 445 545 645
5 機長
(上部L1+
 傾斜部L2)
(cm)
上り1 140≦(上部水平機長L1+傾斜部機長L2)≦505
上り2 193≦(上部水平機長L1+傾斜部機長L2)≦505
下り 193≦(上部水平機長L1+傾斜部機長L2)≦505
標準ベルト 傾斜部:樹脂製急傾斜用蛇行防止桟付きベルト(1プライ)
下部フィーダ部:樹脂製蛇行防止桟付きベルト(1プライ)
エンドプーリ径 φ27.2
3 駆動部タイプ ※1 D:下付き S:スリム(オプション)
4 駆動部の取付方向 ※1 R:搬送方向右側 L:搬送方向左側
6 速度記号 「速度記号/コンベヤ速度表」をご参照ください
7 コントローラの取付方向 ※1 R:搬送方向右側 L:搬送方向左側 T:モータ端子渡し※2
8 モータ出力 N:定速 06:60W 09:90W
B:ブラシレス変速 05:50W 09:90W
F/G:インバータ変速 ※3 06:60W 09:90W
9 入力電源 X:100V単相 Y:200V単相  Z:200V三相
10 下部水平機長L3 (cm) 60≦下部水平機長L3≦100
搬送質量 ※4 MAX.30kg/台
  1. 詳細はこちらでご確認ください
  2. T:モータ端子渡しは、N:定速の入力電源Z:200V三相のみ適用します。
  3. 「F」は三菱製、「G」は東芝製を表します。
  4. モータ出力は「搬送質量の目安」をご参照ください。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

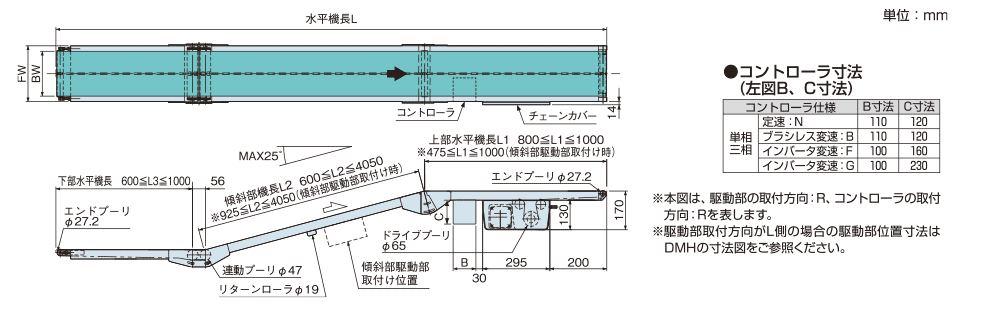

寸法図


  • 1.下り搬送は、傾斜部に駆動部ユニットが付きます。
    2.フレーム断面はこちらをご参照ください。

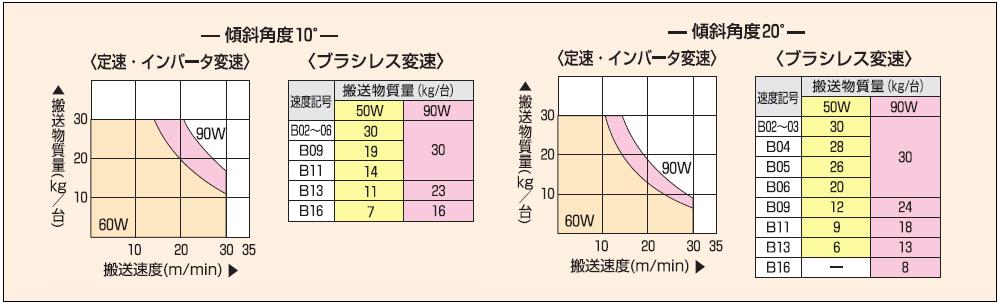

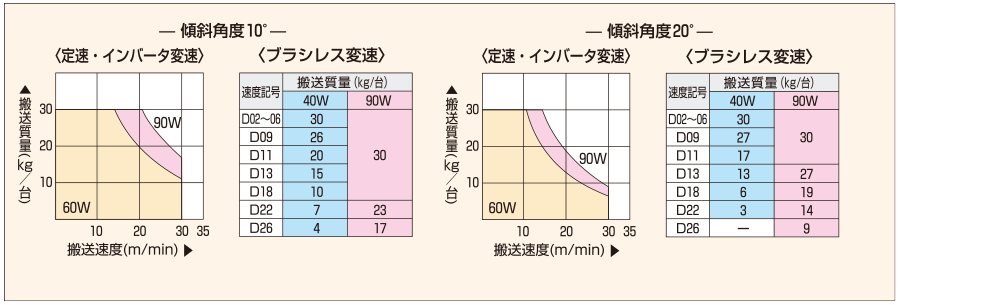

搬送質量の目安

注)下記グラフ/表は水平分散荷重時の搬送質量を表します。

モーター出力標準設定一覧表


注)速度や搬送質量など使用条件により、モータ出力をランクアップされる場合は、上の搬送質量グラフでモータ出力を選定してください。

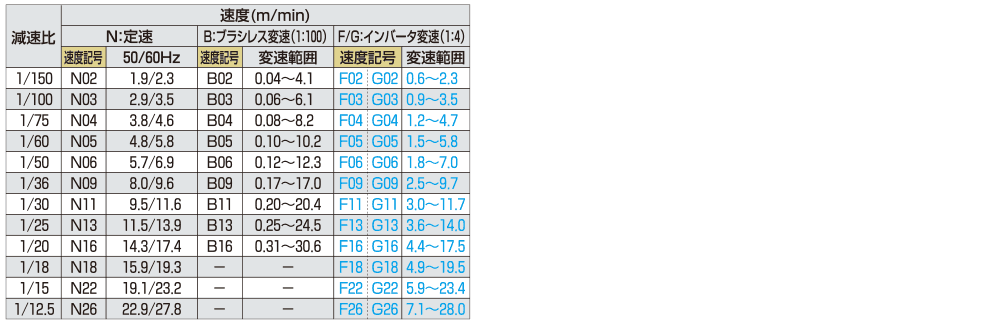

速度記号/コンベヤ速度表


  • 1. 色文字 は準標準速度を表します。
    2. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
    3. ブラシレス変速時の負荷による速度変動は±1%以内です。
    4.「F」は三菱製、「G」は東芝製を表します。
