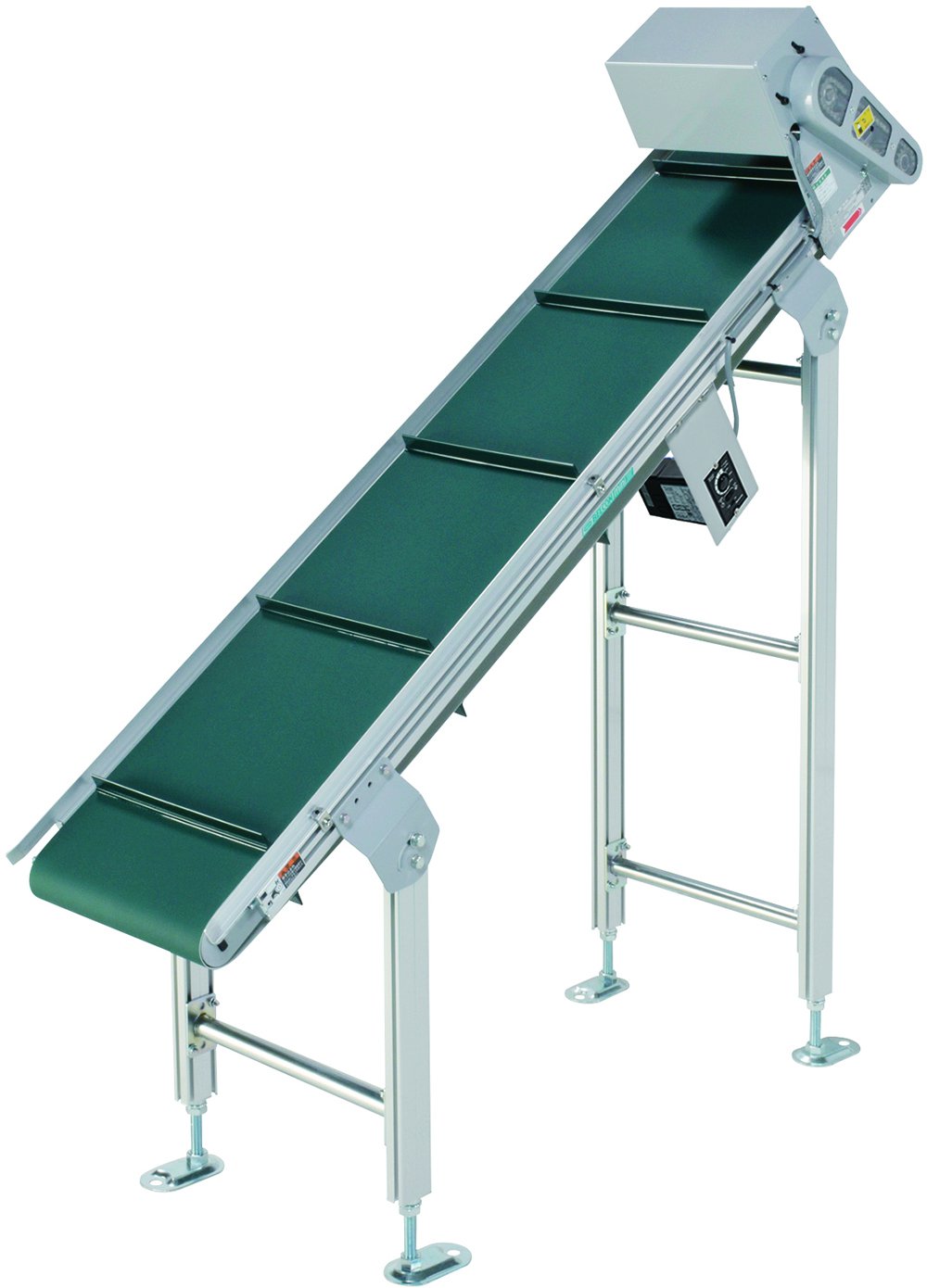

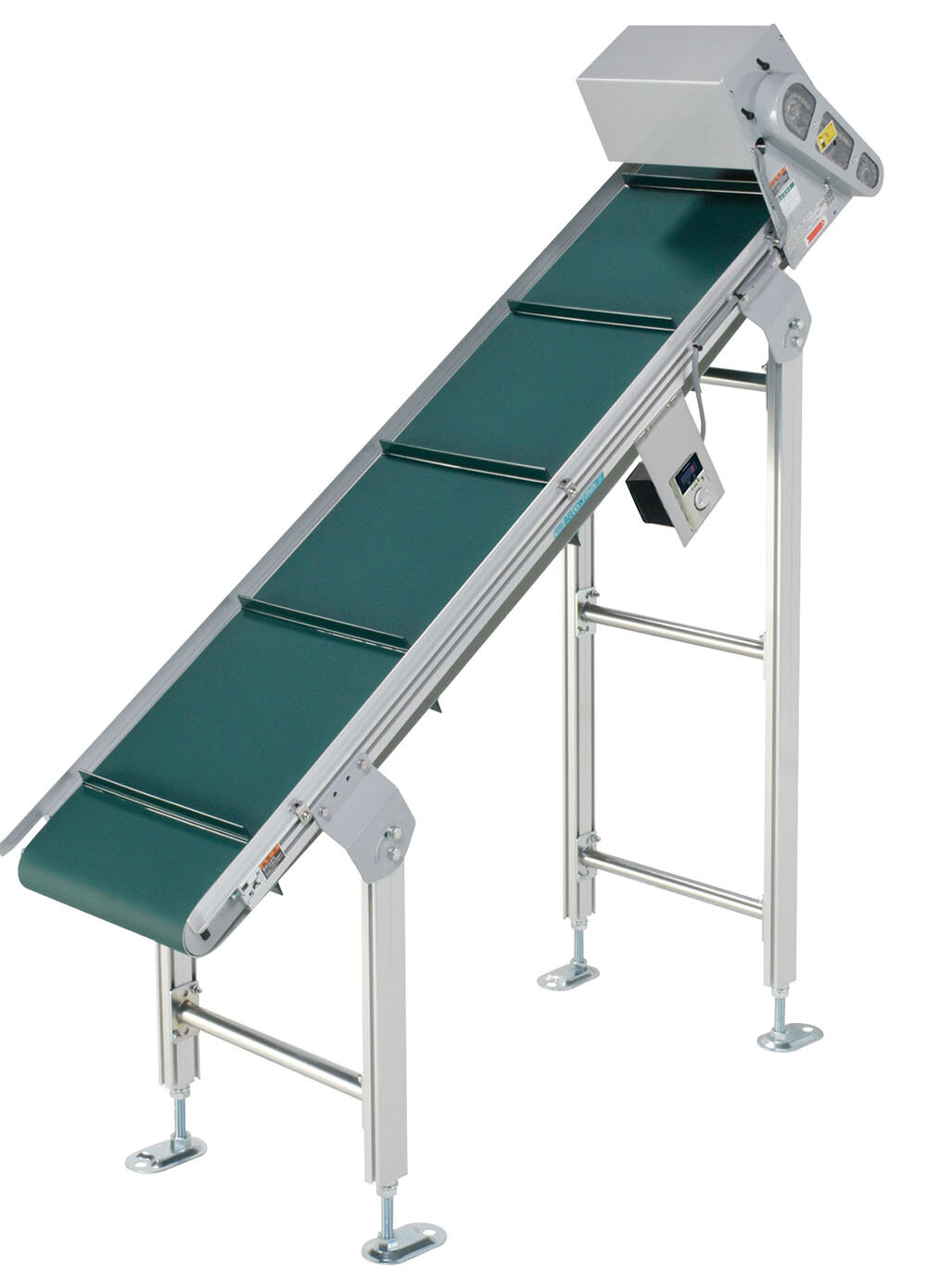

 DHK |
 30 |
 U |
 R |
 300 |
 B16 |
 R |
 09 |
 X |
※色文字は準標準です。
|

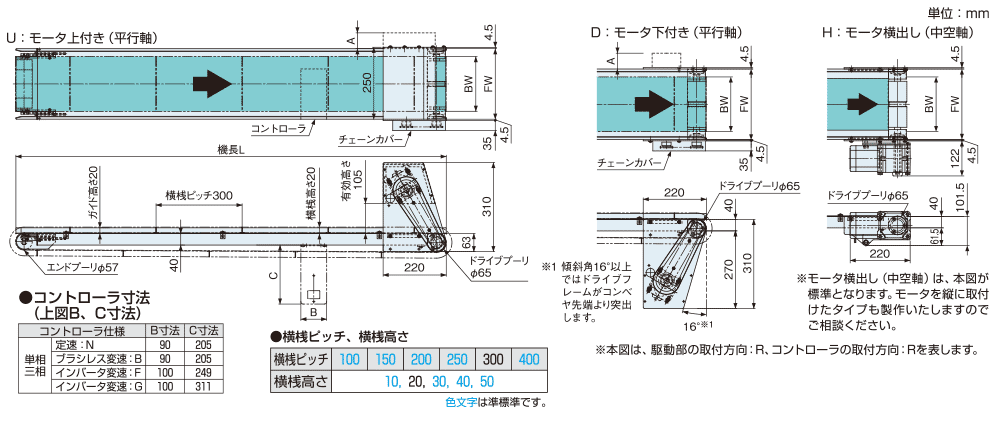

機種記号 | DHK（ヘッドドライブ・横桟付きベルト） |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
呼称幅 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | |
| BW 実ベルト幅（mm） | 90 | 140 | 190 | 240 | 290 | 340 | 390 | 490 | 590 | ||
| FW フレーム幅（mm） | 145 | 195 | 245 | 295 | 345 | 395 | 445 | 545 | 645 | ||
|
機長（cm） | MIN．100〜MAX．400 | MIN．呼称幅×2〜MAX．400 | ||||||||
| 標準ベルト | 樹脂製蛇行防止桟付きベルト（2プライ） | ||||||||||
| エンドプーリ径 | φ57 | ||||||||||
|
駆動部タイプ※1 | U：上付き | |||||||||
|
駆動部の取付方向※1 | R：右側／L：左側 | |||||||||
|
速度記号 | 速度表をご覧ください | |||||||||
|
コントローラの取付方向※1 | R：右側／L：左側 | |||||||||
|

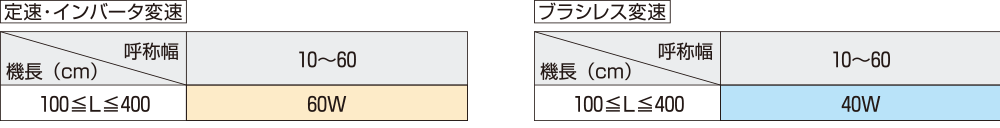

モータ出力※2 | N：定速 | 06：60W／09：90W | ||||||||
| B：ブラレシレス変速 | 05：50W／09：90W | ||||||||||
| F：インバータ変速 | 06：60W／09：90W | ||||||||||
|
入力電源 | X：100V単相／Y：200V単相／Z：200V三相 | |||||||||

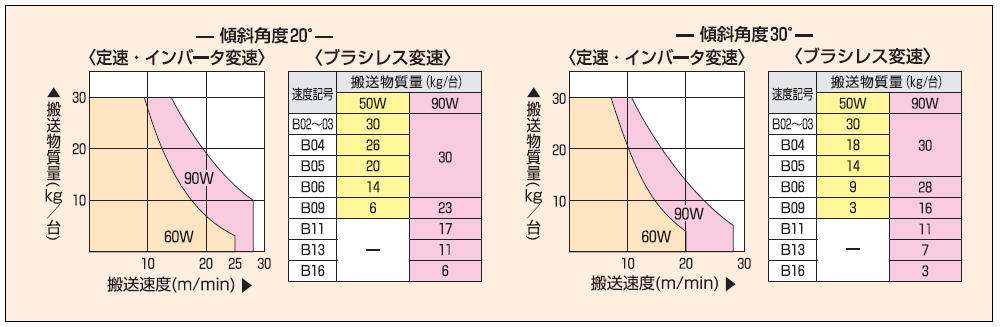

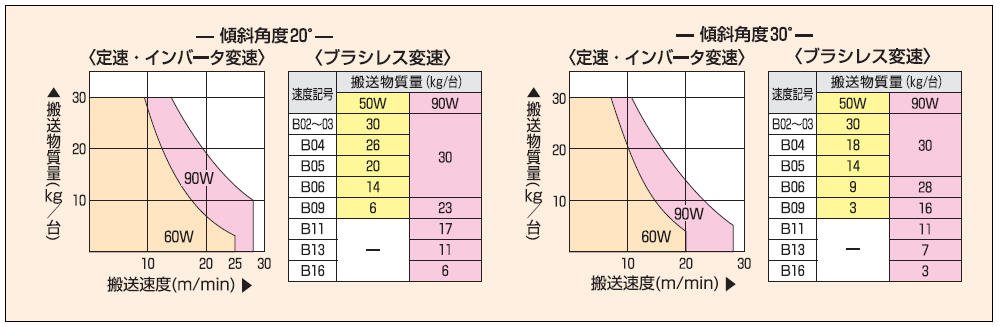

| 搬送能力※3 | MAX．30kg/台 | ||||||||||
※1. 詳細はこちらでご確認ください

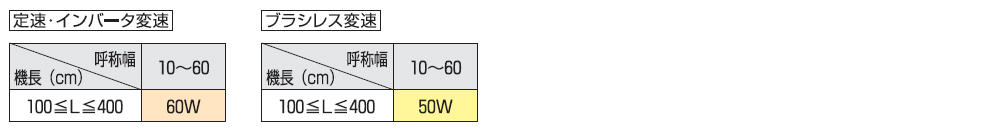

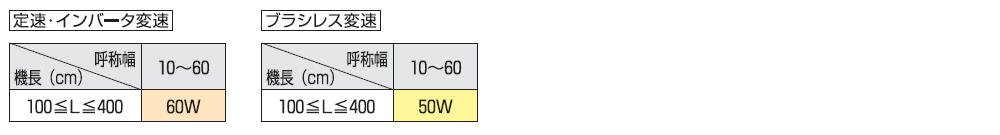

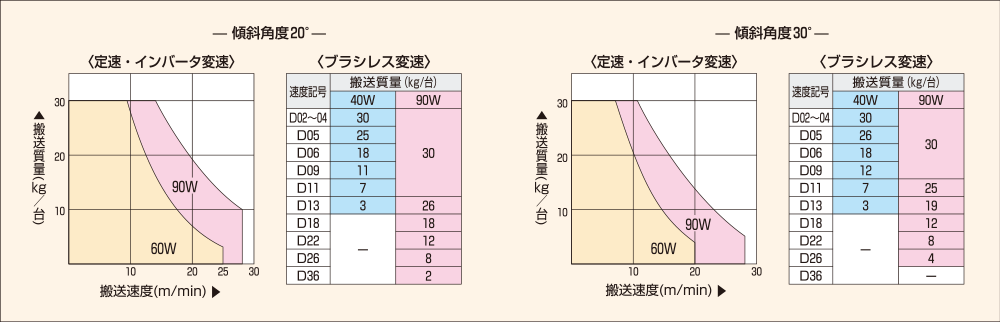

※2. モータ出力は搬送能力目安をご覧ください。

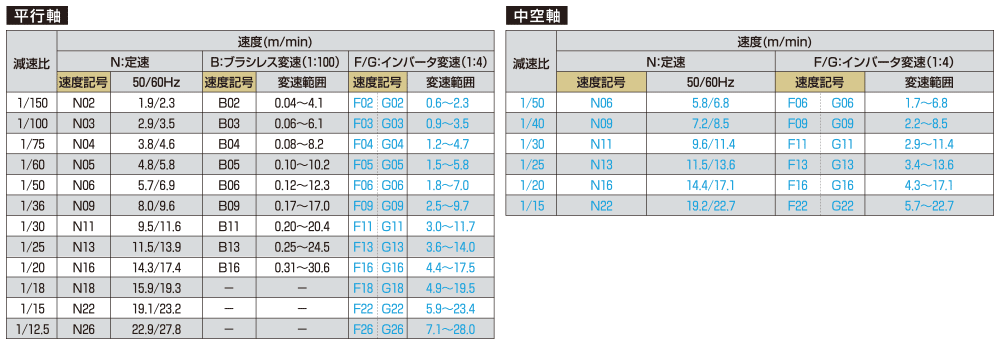

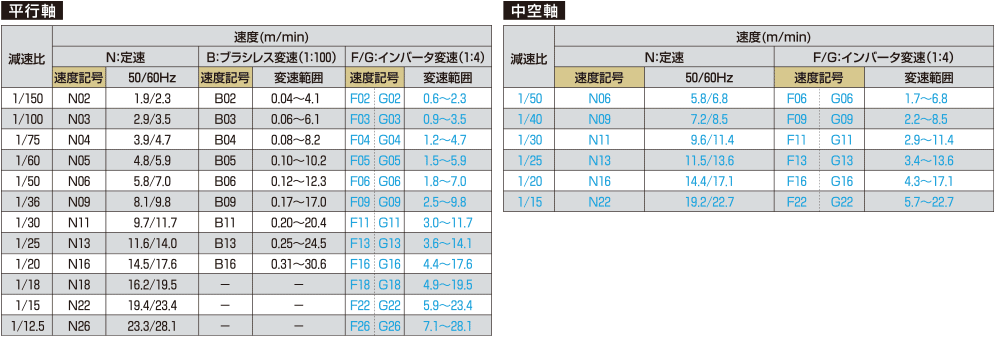

| 減速比 | 速度（m/min） | |||||
|---|---|---|---|---|---|---|
| N：定速 | B：ブラシレス変速（1：100） | F：インバータ変速（1：3） | ||||
| 速度記号 | 50/60Hz | 速度記号 | 50/60Hz | 速度記号 | 50/60Hz | |
| 1/150 | N02 | 1.9/2.3 | B02 | 0.04〜4.1 | F02 | 0.8〜2.3 |
| 1/100 | N03 | 2.9/3.5 | B03 | 0.06〜6.1 | F03 | 1.2〜3.5 |
| 1/75 | N04 | 3.8/4.6 | B04 | 0.08〜8.2 | F04 | 1.5〜4.5 |
| 1/60 | N05 | 4.8/5.8 | B05 | 0.10〜10.2 | F05 | 1.9〜5.8 |
| 1/50 | N06 | 5.7/6.9 | B06 | 0.12〜12.3 | F06 | 2.3〜6.9 |
| 1/36 | N09 | 8.0/9.6 | B09 | 0.17〜17.0 | F09 | 3.2〜9.6 |
| 1/30 | N11 | 9.5/11.6 | B11 | 0.20〜20.4 | F11 | 3.8〜11.6 |
| 1/25 | N13 | 11.5/13.9 | B13 | 0.25〜24.5 | F13 | 4.6〜13.9 |
| 1/20 | N16 | 14.3/17.4 | B16 | 0.31〜30.6 | F16 | 5.8〜17.4 |
| 1/18 | N18 | 15.9/19.3 | ― | ― | F18 | 6.4〜19.3 |
| 1/15 | N22 | 19.1/23.2 | ― | ― | F22 | 7.7〜23.2 |
| 1/12.5 | N26 | 22.9/27.8 | ― | ― | F26 | 9.3〜27.8 |
※色文字は準標準速度を表します。
※定速とインバータ変速の速度は、負荷により±10％程度変動します。
※ブラシレス変速時の負荷による速度変動は±1％以内です。
