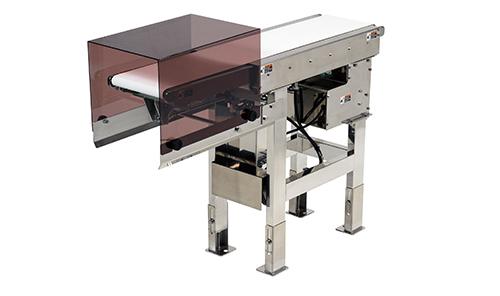

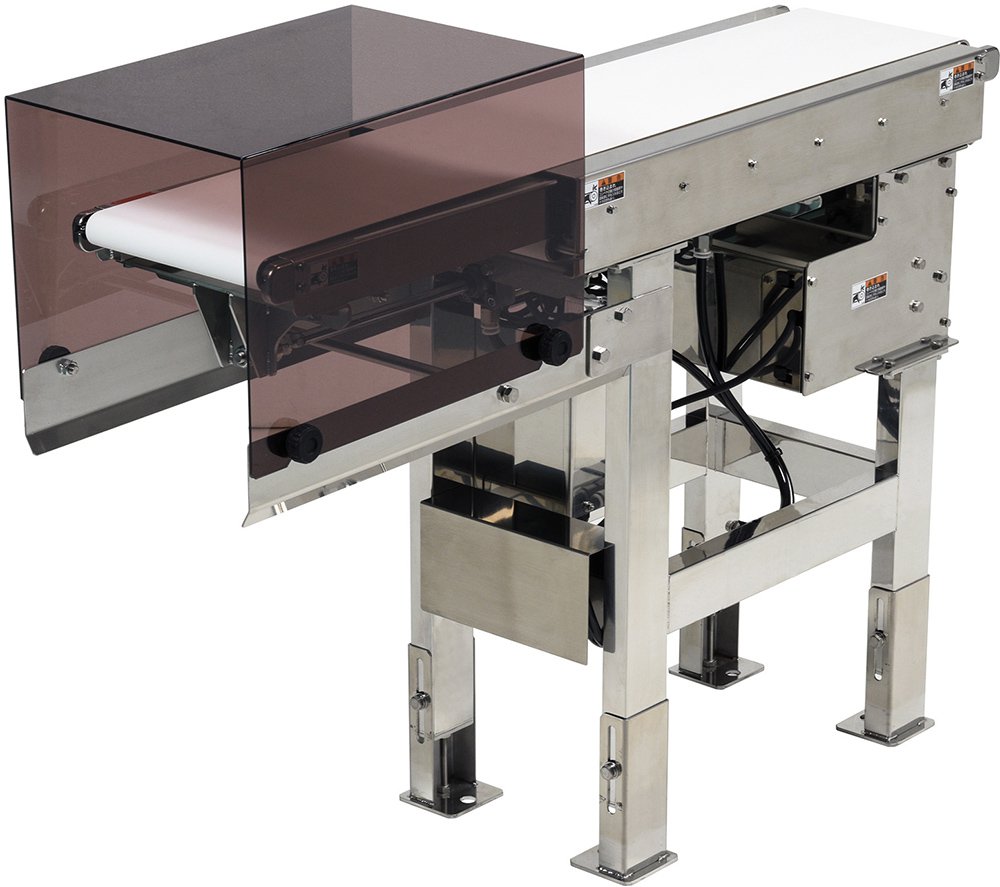

ジャブコン®Ⅱ
仕様
| 機種記号 | JXT（センタドライブ 伸縮） | ||||
|---|---|---|---|---|---|
| 呼称幅 | 20 | 30 | |||
| BW 実ベルト幅（mm） | 200 | 300 | |||
| FW1ベースフレーム幅（mm） | 272 | 372 | |||
| FW2スライドフレーム幅（mm） | 236 | 336 | |||
| Sシリンダストローク（mm） | 150、250、350 | ||||
| L1、L2 機長（mm） | 「寸法図」をご参照ください。 | ||||
| 標準ベルト | 樹脂製蛇行防止桟付きベルト（1プライ） | ||||
| エンドプーリ径 | φ27.2 | ||||
| 最低機高（mm） | 700 | ||||
| フレーム（mm） | ステンレス製 （ベースフレーム高さ：92、スライドフレーム高さ：50） |
||||
| 搬送速度 ※1 | 15〜45m/min | ||||
| モータ出力 | 90W（IP65防水モータ） | ||||
| 入力電源 | AC100V単相 AC200V単相 AC200V三相 | ||||
| 搬送能力 | MAX.3,600個/時 ただし搬送物サイズが300L×75H以下の場合 |
||||
| 搬送質量 | 3.5kg/台 | ||||
- インバータ可変速が標準です。

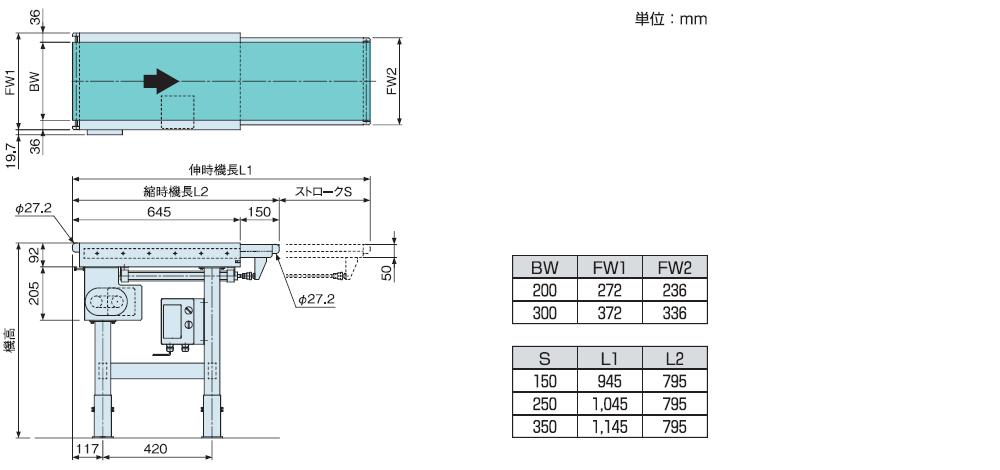

寸法図
