ファインコンベヤⅡ

FBN

FBN

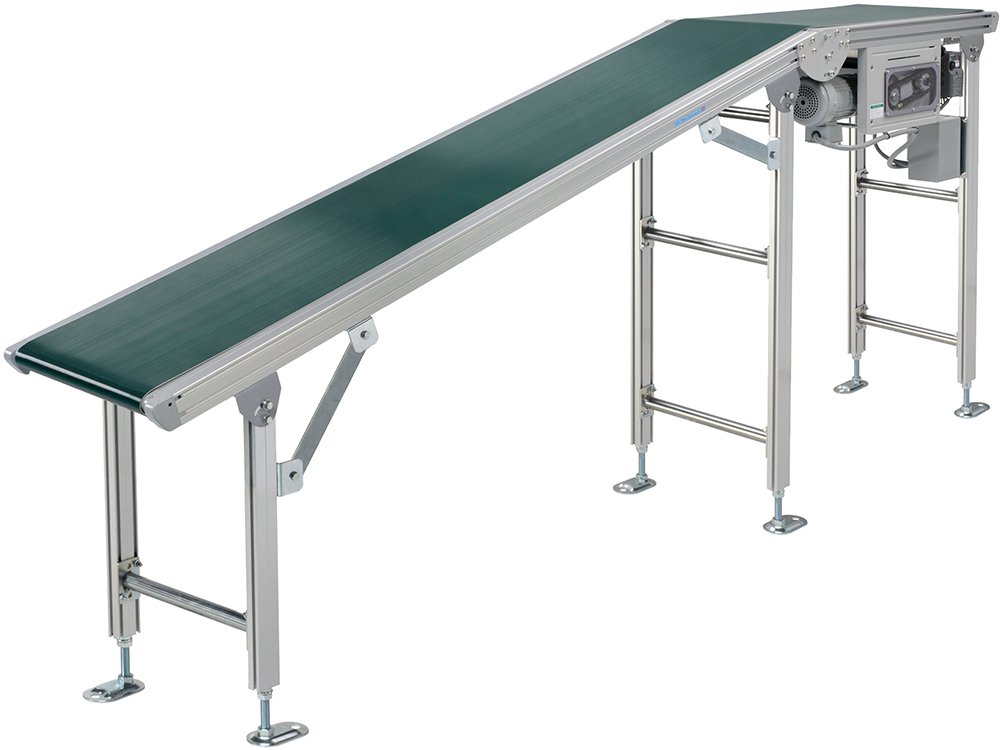

上部水平タイプ

傾斜部+水平部でスムーズな傾斜搬送。

  • フレーム高さ・2溝/60mm
  • フレーム強度・20kg/m
  • センタドライブ
  • IPMモータ変速
  • インバータ
  • 側面フラッロ
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 FBNU 2 30 3 D 4 R 5 400 6 F16 7 R 8 20 8 Z

※色文字 は準標準です。

1 機種記号 FBNU(センタドライブ 上り傾斜) FBND(センタドライブ 下り傾斜)
2 呼称幅 20 25 30 35 40 50 60
BW 実ベルト幅(mm) 200 250 300 350 400 500 600
FW フレーム幅(mm) 280 330 380 430 480 580 680
5 機長(上部L1+傾斜部L2)(cm) 210≦(上部水平機長L1+傾斜部機長L2)≦600
標準ベルト 樹脂製急傾斜用蛇行防止桟付きベルト(2プライ)
エンドプーリ径 φ38
3 駆動部タイプ ※1 D:下付き
4 駆動部の取付方向 ※1 R:搬送方向右側 L:搬送方向左側
6 速度記号 「速度記号 / コンベヤ速度表」をご参照ください。
7 コントローラの取付方向 ※1 R:搬送方向右側 L:搬送方向左側 T:モータ端子渡し※2
8 モータ出力 N:定速 20:200Wブレーキ付 10:100Wブレーキ付
注)速度記号N06、F06、G06、P06以下の時は100Wになります。
F/G:インバータ変速※3
P:IPM変速※4
9 入力電源 ※5 Y:200V単相  Z:200V三相
搬送質量※6 MAX. 120kg/台
  1. 詳細はこちらでご確認ください。
  2. T:モータ端子渡しは、N:定速の入力電源Z:200V三相のみ適用します。
  3. 「F」は三菱製、「G」は東芝製を表します。
  4. 変速方式はIPMモータ専用インバータです。
  5. 単相電源にする場合は、F/G:インバータ変速のみ適用します。
  6. 搬送質量は速度により変動します。「搬送質量の目安」をご参照ください。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

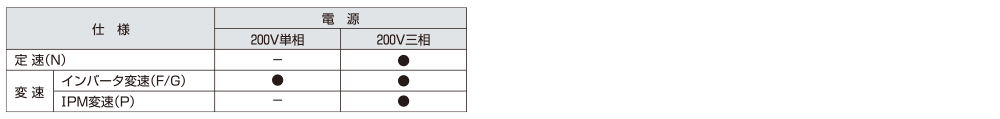

電源対応表

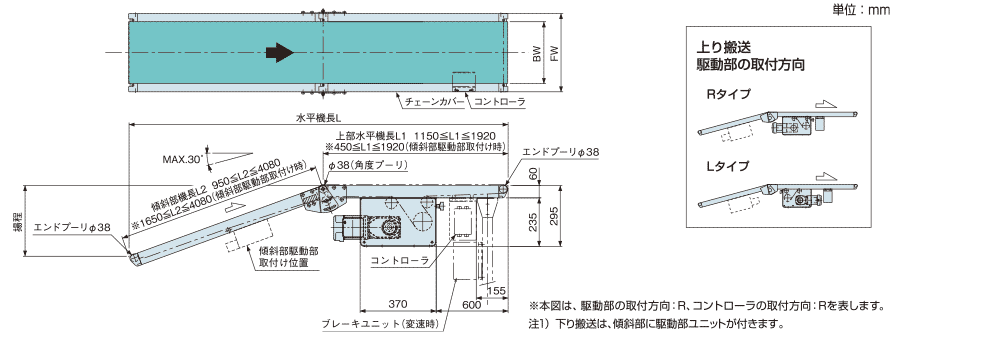

寸法図


  • フレーム断面はこちらをご参照ください。

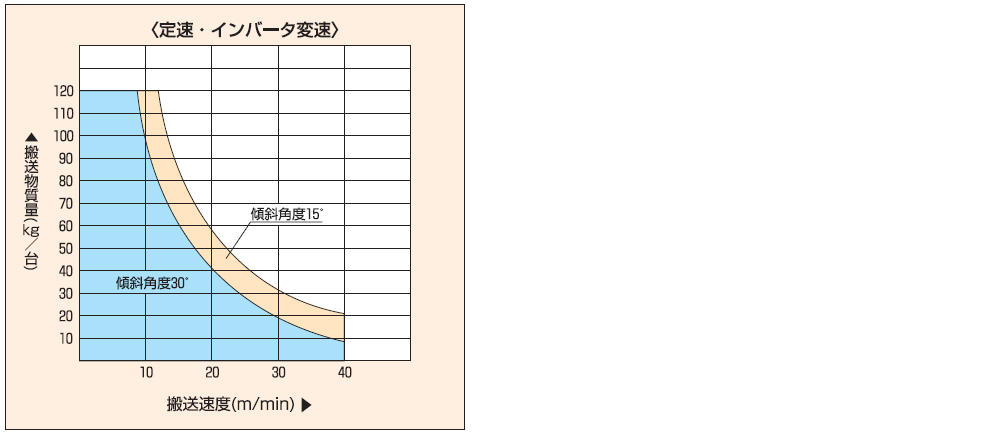

搬送質量の目安

注)下記グラフ/表は分散荷重時の搬送質量を表します。

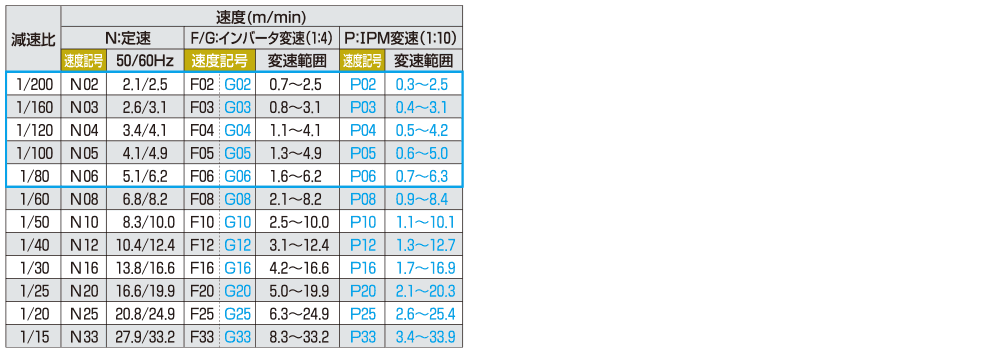

速度記号/コンベヤ速度表


  • 1. 色文字 は準標準速度を表します。
    2.「N06」「F06」「G06」「P06」以下の場合、モータ出力は100Wになります。( 部分)
    3. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
    4.「F」は三菱製、「G」は東芝製を表します。
