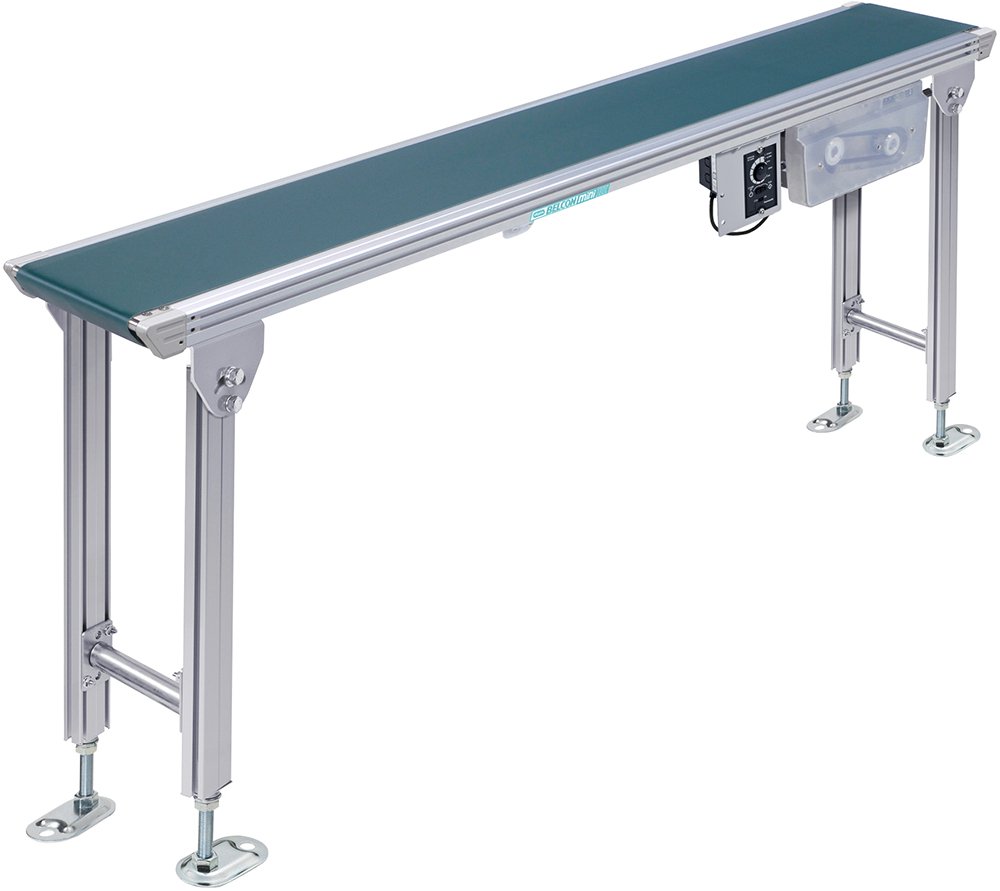

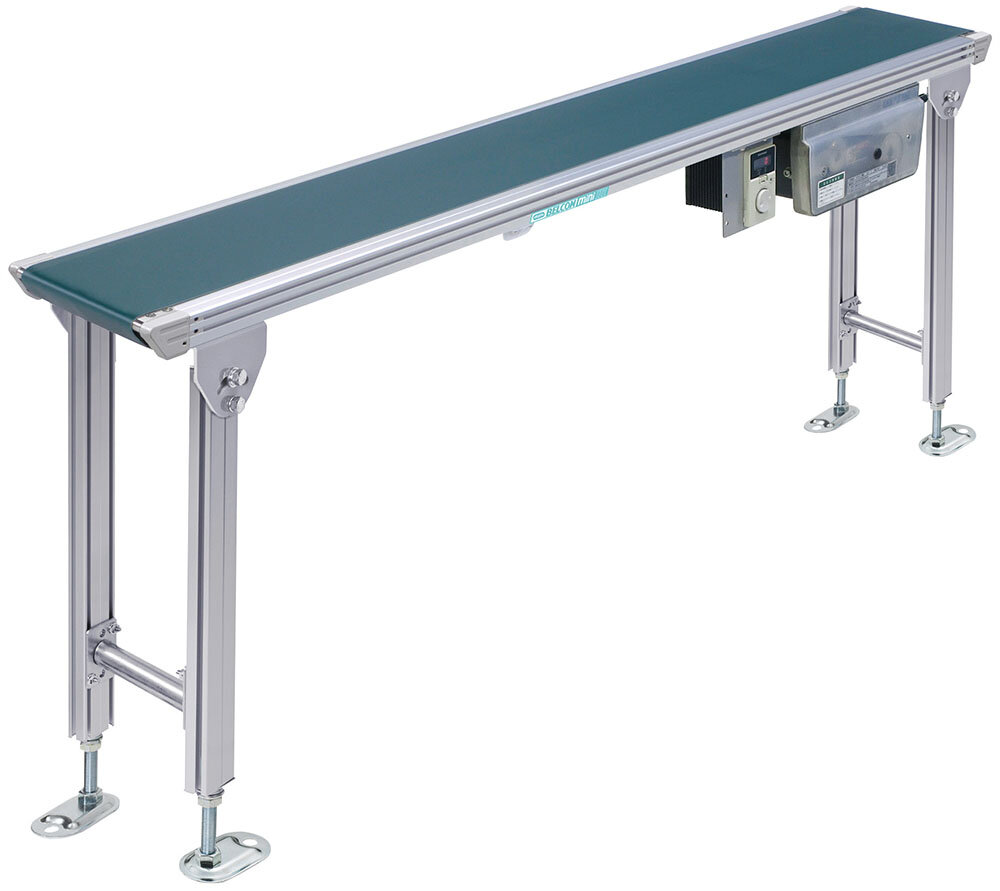

ベルコンミニⅢ
DMR
ローラエッジタイプ
小物品を確実に乗り移り。
エンド部にR8mmのローラエッジを採用。
仕様
 DMRB |
 30 |
 D |
 R |
 300 |
 B18 |
 R |
 09 |
 X |
※色文字 は準標準です。
|
機種記号 | DMRB（センタドライブ 両側ローラエッジ） DMRU(上流側のみローラエッジ) DMRD（下流側のみローラエッジ） |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
呼称幅 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | |
| BW 実ベルト幅（mm） | 90 | 140 | 190 | 240 | 290 | 340 | 390 | 490 | 590 | ||
| FW フレーム幅（mm） | 145 | 195 | 245 | 295 | 345 | 395 | 445 | 545 | 645 | ||
|
機長（cm） | 呼称幅10～30：MIN.60〜MAX.400 呼称幅35～60：MIN.呼称幅×2〜MAX.400 |
|||||||||
| 標準ベルト | 樹脂製蛇行防止桟付きベルト（1プライ） | ||||||||||
| エッジ形状 | φ16（R8） | ||||||||||
|
駆動部タイプ ※1 | D：下付き S：スリム(オプション) | |||||||||
|
駆動部の取付方向 ※1 | R：搬送方向右側 L：搬送方向左側 | |||||||||
|
速度記号 | 「速度記号／コンベヤ速度表」をご参照ください | |||||||||
|
コントローラの取付方向 ※1 | R：搬送方向右側 L：搬送方向左側 T：モータ端子渡し※2 | |||||||||
|
モータ出力 | N：定速 | 06：60W 09：90W | ||||||||
| B：ブラシレス変速 | 05：50W 09：90W | ||||||||||
| F/G：インバータ変速 ※3 | 06：60W 09：90W | ||||||||||
|
入力電源 | X：100V単相 Y：200V単相 Z：200V三相 | |||||||||
| 搬送質量 ※4 | MAX.30kg/台 | ||||||||||
- 詳細はこちらでご確認ください
- T：モータ端子渡しは、N：定速の入力電源Z：200V三相のみ適用します。
- 「F」は三菱製、「G」は東芝製を表します。
- モータ出力は「搬送質量の目安」をご参照ください。
- 標準仕様以外のものも製作いたしますのでご相談ください。

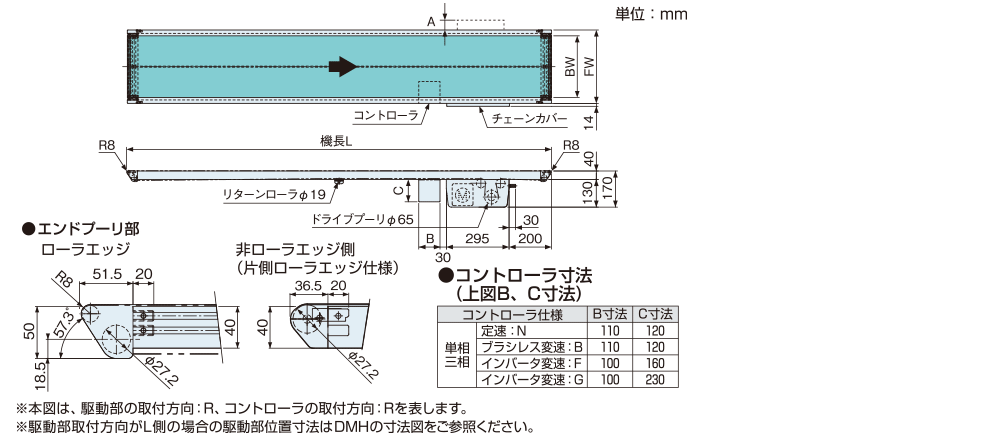

寸法図
注）フレーム断面、モータ突出寸法(上図A寸法)、コントローラ突出寸法はこちらをご参照ください。

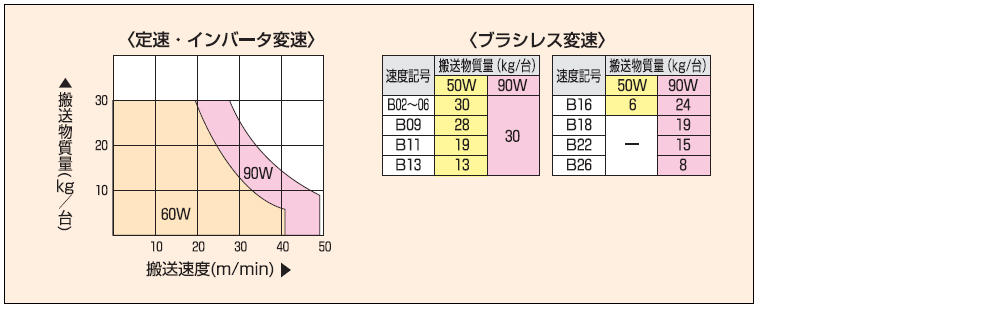

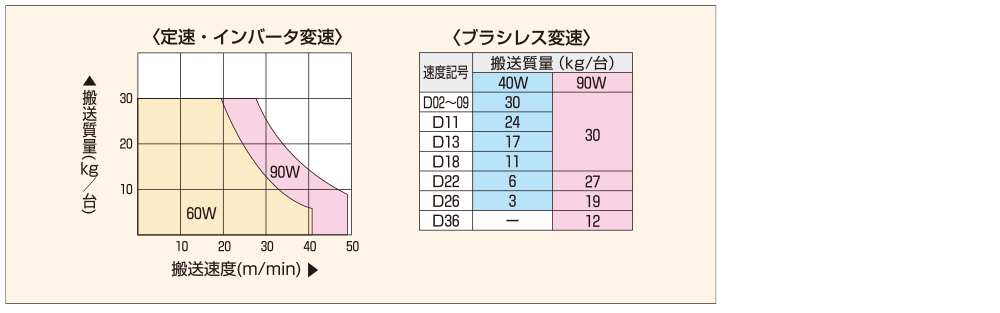

搬送質量の目安
注）下記グラフ/表は水平分散荷重時の搬送質量を表します。
モーター出力標準設定一覧表
注）速度や搬送質量など使用条件により、モータ出力をランクアップされる場合は、上の搬送質量グラフでモータ出力を選定してください。

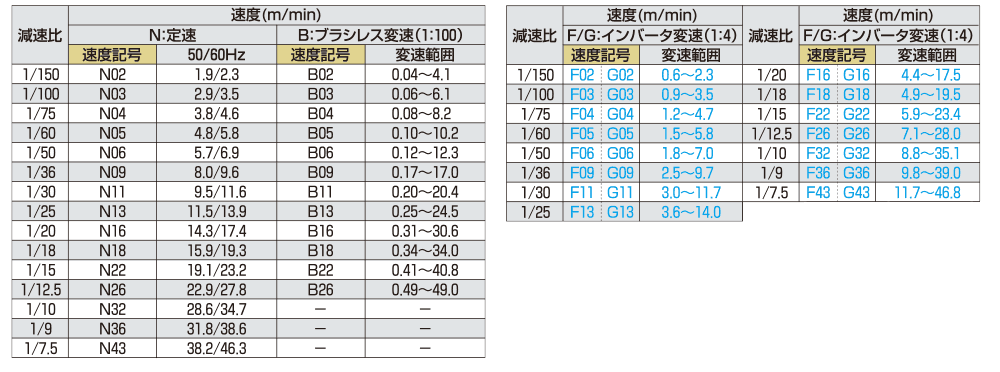

速度記号/コンベヤ速度表
- 1. 色文字 は準標準速度を表します。
2. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
3. ブラシレス変速時の負荷による速度変動は±1%以内です。
4.「F」は三菱製、「G」は東芝製を表します。
ベルト交換動画
コチラよりベルト交換についての説明動画を公開しておりますのでご参照ください。
