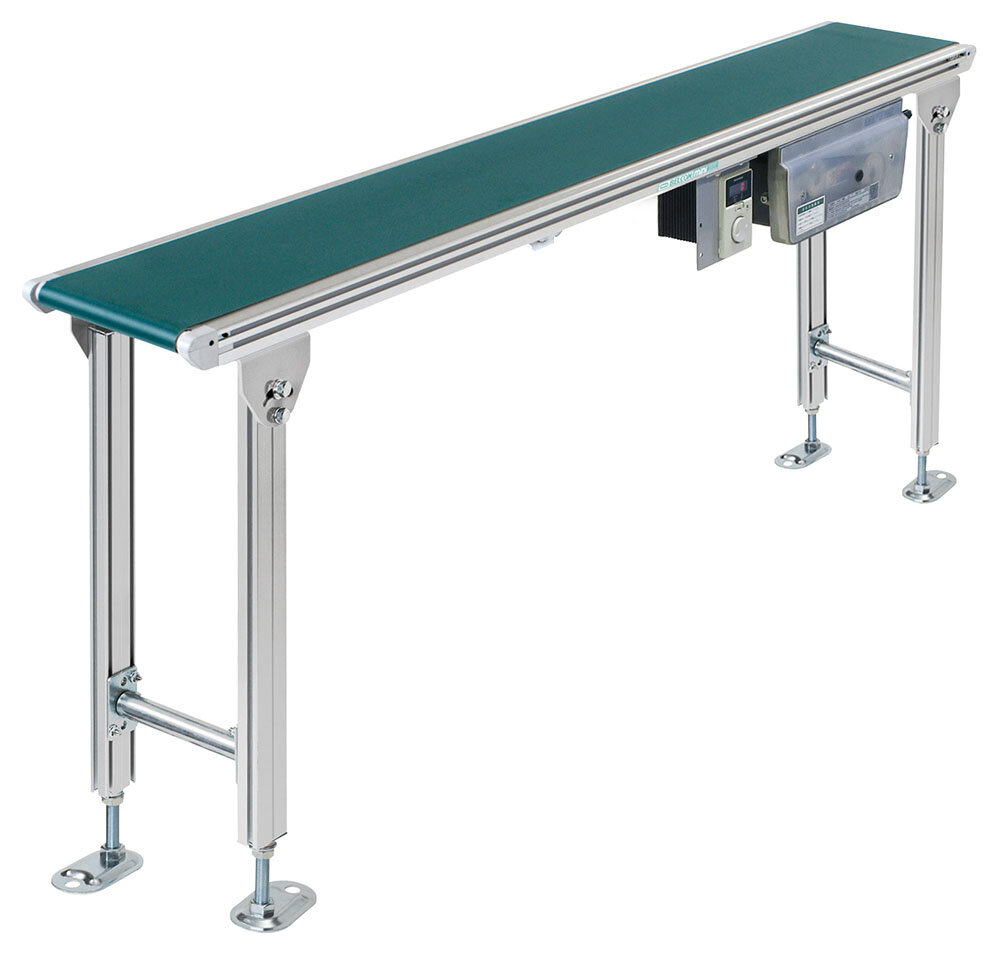

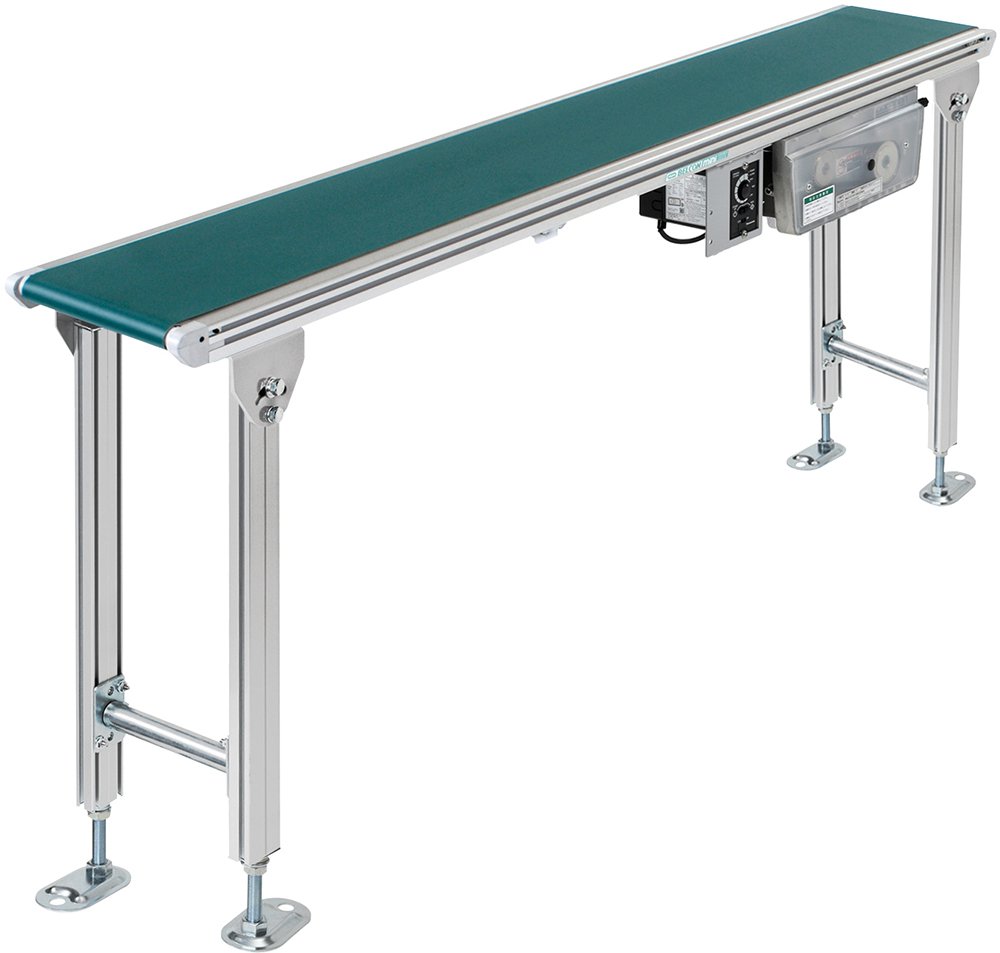

ベルコンミニⅢ

DMH

DMH

スタンダードタイプ

ベーシックな小もの搬送に最適な汎用タイプ。

  • フレーム高さ・2溝/40mm
  • フレーム強度・15kg/m
  • センタドライ
  • ブラシレスモータ変速
  • インバータ
  • 側面フラット
  • 多機能ベルト
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 DMH 2 30 3 D 4 R 5 300 6 B18 7 R 8 09 9 X

※色文字 は準標準です。

1 機種記号 DMH (センタドライブ スタンダード)
2 呼称幅 05 07 10 15 20 25 30 35 40 50 60
BW 実ベルト幅 ※1 (mm) 47 72 97 147 197 247 297 347 397 497 597
FW フレーム幅(mm) 95 120 145 195 245 295 345 395 445 545 645
5 機長※2(cm) 呼称幅05・07:MIN.55〜MAX.600
呼称幅10~25:MIN.55〜MAX.1,200
呼称幅30~60:MIN.呼称幅×2〜MAX.1,200
標準ベルト 樹脂製平ベルト(1プライ)
エンドプーリ径 φ27.2
3 駆動部タイプ ※3 ※4 D:下付き S:スリム(オプション)
4 駆動部の取付方向 ※3 R:搬送方向右側 L:搬送方向左側
6 速度記号 「速度記号/コンベヤ速度表」をご参照ください
7 コントローラの取付方向 ※3 R:搬送方向右側 L:搬送方向左側  T:モータ端子渡し※5
8 モータ出力 ※6 N:定速 02:25W 04:40W 06:60W 09:90W
B:ブラシレス変速 05:50W 09:90W
F/G:インバータ変速 ※7 02:25W 04:40W 06:60W 09:90W
9 入力電源 X:100V単相 Y:200V単相  Z:200V三相
搬送質量 ※8 MAX. 50kg/台
  1. 機長400cmを超える場合は、実ベルト幅より7mm狭くなります。
  2. 高速仕様の機長はMAX.400。
  3. 詳細はこちらでご確認ください
  4. 高速仕様の駆動部タイプはD:下付きのみです。
  5. T:モータ端子渡しは、N:定速の入力電源Z:200V三相のみ適用します。
  6. 高速仕様のモータ出力は90Wです。
  7. 「F」は三菱製、「G」は東芝製を表します。
  8. モータ出力は「搬送質量の目安」をご参照ください。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

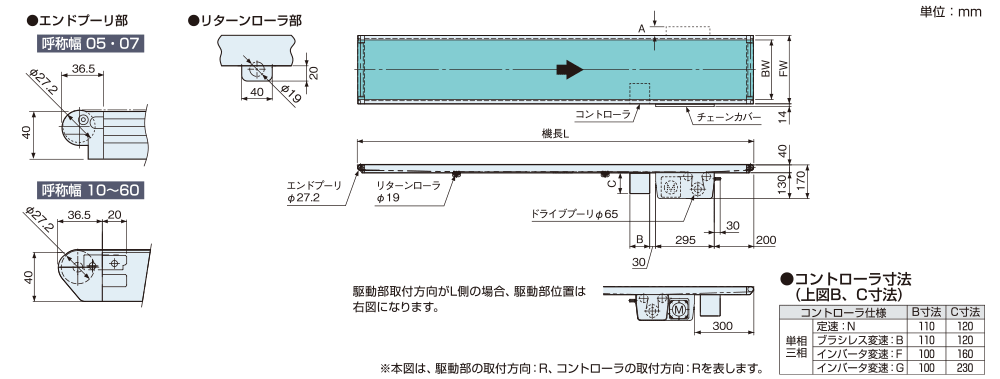

寸法図



注)フレーム断面、モータ突出寸法(上図A寸法)、コントローラ突出寸法はこちらをご参照ください。

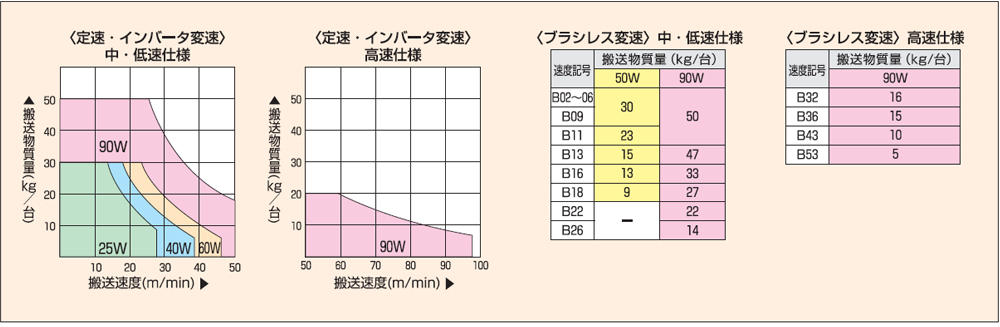

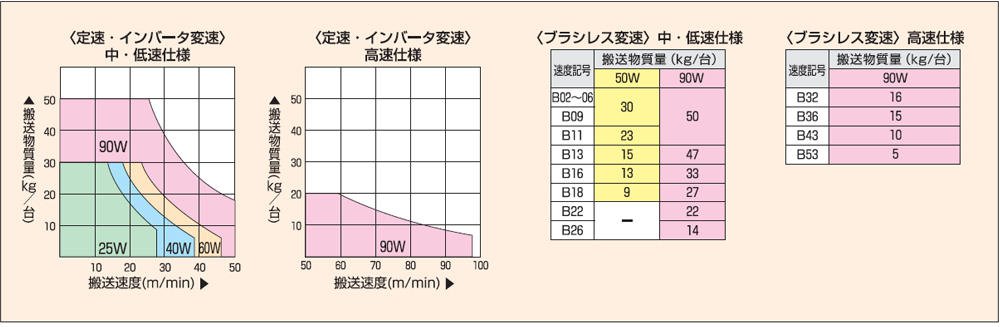

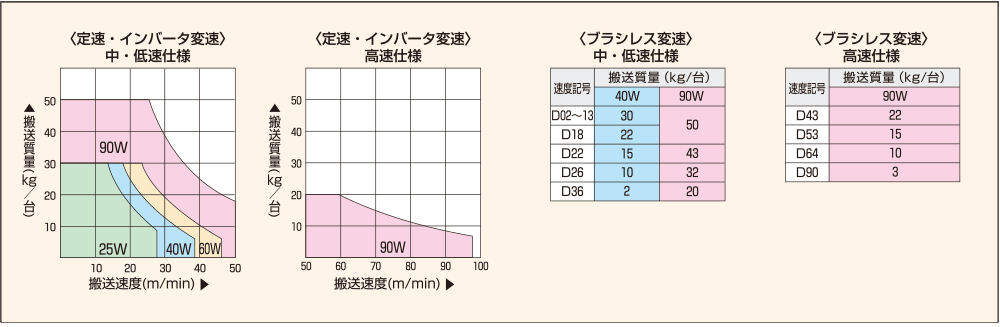

搬送質量の目安

注)下記グラフ/表は水平分散荷重時の搬送質量を表します。

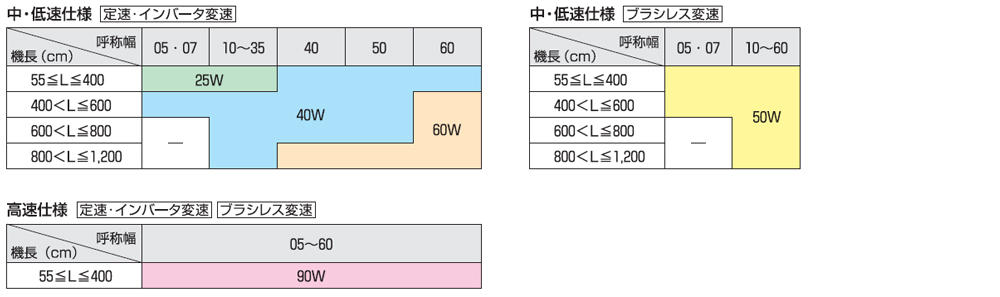

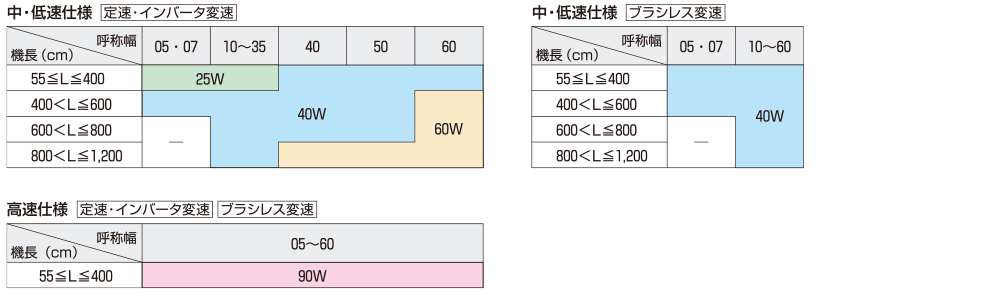

モーター出力標準設定一覧表

注)速度や搬送質量など使用条件により、モータ出力をランクアップされる場合は、上の搬送質量グラフでモータ出力を選定してください。

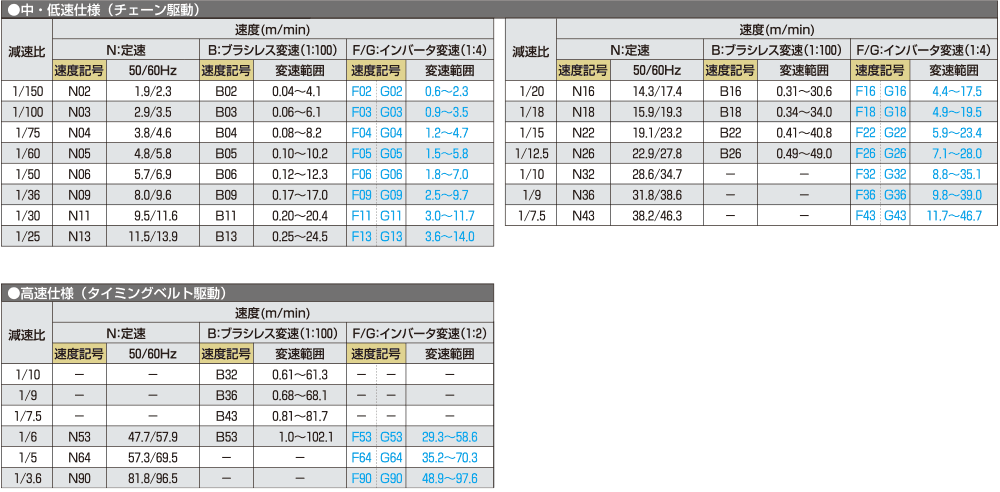

速度記号/コンベヤ速度表


  • 1. 色文字 は準標準速度を表します。
    2. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
    3. ブラシレス変速時の負荷による速度変動は±1%以内です。
    4.「F」は三菱製、「G」は東芝製を表します。

ベルト蛇行調整/ベルト交換動画

コチラよりベルト蛇行調整およびベルト交換についての説明動画を公開しておりますのでご参照ください。
