ジャブコン®Ⅱ

JHH 200W

JHH 200W

ヘッドドライブ 強力スタンダードタイプ

ヘッドドライブ構造のパワフルなベーシックタイプ。

  • 防水モータ
  • SUSフレーム高さ・60mm
  • フレーム強度・20kg/m
  • ヘッドドライブ
  • インバータ変速
  • 多機能ベルト
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 JHH 2 30 3 H 4 R 5 300 6 F12 7 L 8 20 9 Z

※色文字 は準標準です。

1 機種記号 JHH(ヘッドドライブ 強力スタンダード)
2 呼称幅 30 35 40 50 60
BW 実ベルト幅(mm) 295 345 395 495 595
FW フレーム幅(mm) 345 395 445 545 645
5 機長(cm) 呼称幅30~50:MIN.110〜MAX.400
呼称幅60:MIN.120〜MAX.400
標準ベルト 樹脂製平ベルト(1プライ)
エンドプーリ径 φ34
3 駆動部タイプ※1 H:横出し(中空軸) D:下付き(平行軸) U:上付き(平行軸)
4 駆動部の取付方向※1 R:搬送方向右側 L:搬送方向左側
6 速度記号 「速度記号/ コンベヤ速度表」をご参照ください
7 コントローラの取付方向※1 R:搬送方向右側 L:搬送方向左側 T:モータ端子渡し※2
8 モータ出力 N:定速 20:200W(IP65防水モータ)
G/F:インバータ変速 ※3
9 入力電源 Z:200V三相
搬送質量 ※4 MAX.60kg/台
  1. 詳細はこちらでご確認ください
  2. T:モータ端子渡しは、N:定速のみ適用します。
  3. 「F」は三菱製、「G」は東芝製を表します。
  4. 搬送質量は速度により変動します。「搬送質量の目安」をご参照ください。
  • 呼称幅60を超える仕様も対応可能ですのでご相談ください。

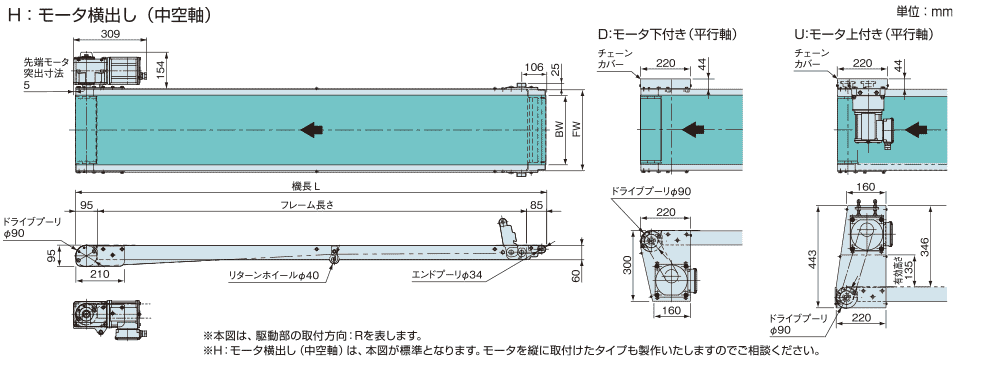

寸法図

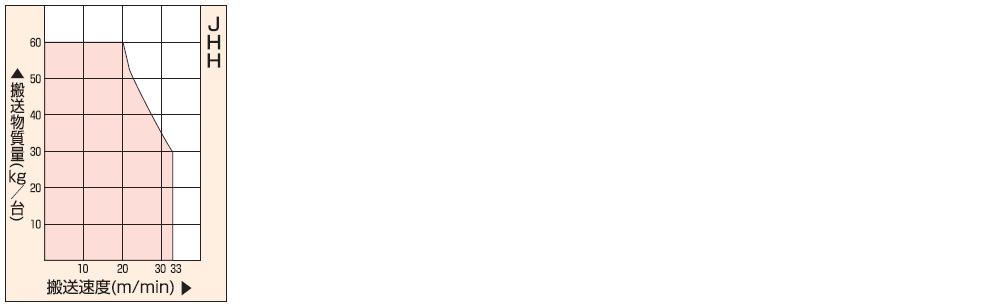

搬送質量の目安

下記グラフは定速水平分散荷重時の搬送質量を表します。
注)変速仕様の場合、搬送速度が最大速度の1/3になると、搬送質量は最大速度時の40%に低下します。

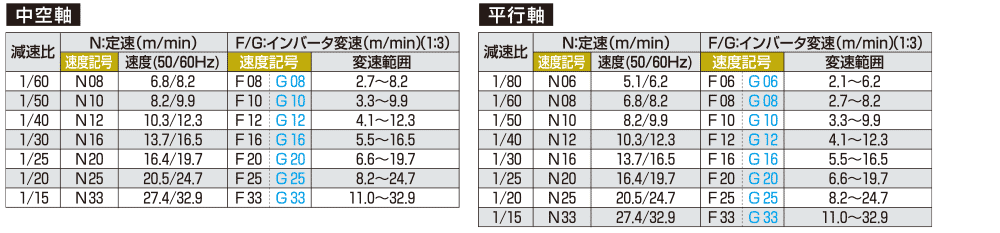

速度記号/コンベヤ速度表


  • 1. 色文字 は準標準速度を示します。
    2.表は50%負荷時の公称速度を表します。
    3.定速及び変速のインバータ方式の速度は、負荷により±10%程度変動します。
    4.「F」は三菱製、「G」は東芝製を表します。
  • 上記以外の速度も対応可能ですのでご相談ください。
