ペタコン ドライバ基板

ペタコン40

ドライバ基板 仕様

• モータ / DC24V・0.8A(定格電流)
• 電源容量 / DC24V 3A以上
• 動作温度 / 0〜40℃　但し凍結のないこと
• 基板サイズ / 長さ124×高さ34×奥行19.5mm
• 保護ヒューズ / 4A
• 温度保護 / サーマル(基板温度65℃以上)
• その他 / スロースタート・スローダウン機能

• AC（交流）環境でご使用の場合はオプションの電源BOX（DC変換BOX）を用意しています。

1. 電源BOXをコンベヤ本体に取付ける場合、フレーム幅方向に60.5mm突出します（電源BOX寸法：長さ164×高さ40×奥行60.5mm）
2. 入力電源が三相の場合は入力部で一相を欠相させて使用します。

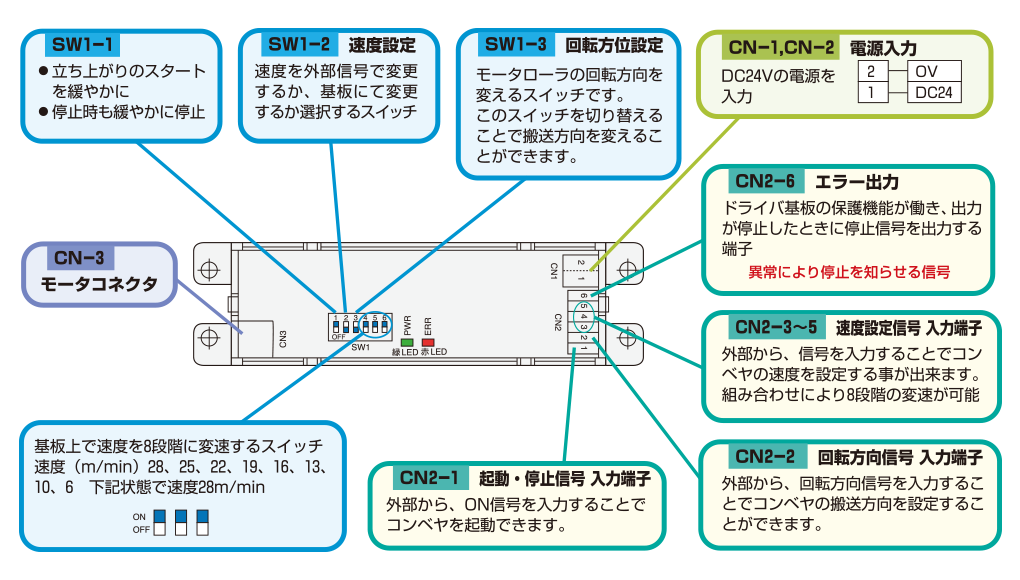

ドライバ基板 外観イメージ

ペタコン60

ドライバ基板 仕様

• モータ / DC24V・0.6〜2.4A（定格電流）※定格電流は速度によって異なります。
• 電源容量 / DC24V4A以上
• 動作温度 / 5〜40℃ 但し凍結のないこと
• 基板サイズ / 長さ129.5×高さ53×奥行26mm
• 保護ヒューズ / 5A
• 温度保護 / サーマル（基板温度75℃以上）
• その他 / スロースタート・スローダウン機能

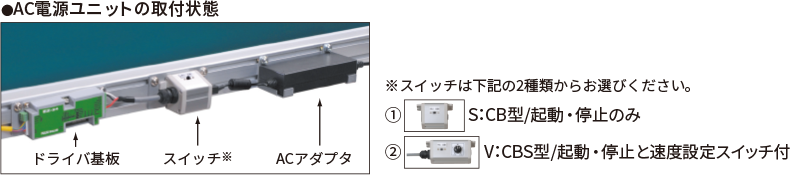

AC（交流）環境でご使用の場合はオプションの電源ユニット（DC変換）を用意しています。
電源ユニットはスイッチとACアダプタのセットになります。
