ブラシレスモータ/コントローラ

2017年以前ご購入分はこちら

DCブラシレスモータ

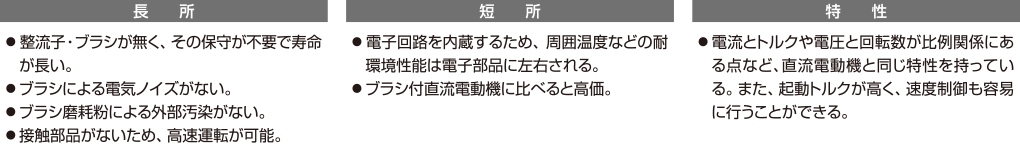

汎用のインダクションモータは、効率が良く小型化が可能で比較的安価なため広く使用されていますが、ブラシを接触摺動しているため磨耗による寿命があります。ブラシ交換ができないタイプでは、ブラシの寿命がモータの寿命になります。このブラシの役割を電子回路に置き換えたものが、無整流子電動機(DCブラシレスモータ)です。

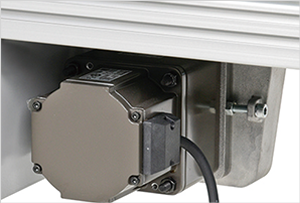

ベルコンミニⅢ・ファインコンベヤⅡ用ブラシレスモータ

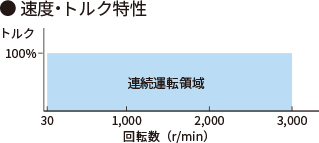

  • 1:100の変速範囲で、しかもフラットトルクを実現。
  • モータとドライバの分離により、個別に部品交換が可能。
  • 高効率で省エネを実現。
  • 使用方法に合わせた設定器(操作パネル)を選定できます。

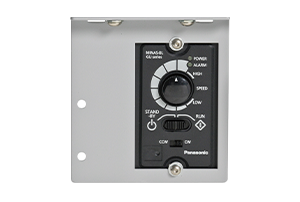

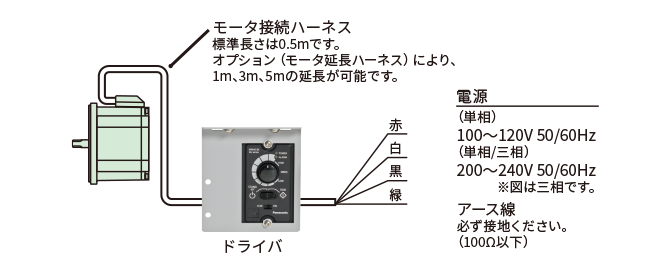

ドライバ

  • 標準装備のドライバです。
  • ドライバのパネル面に起動・停止スイッチ・変速つまみ・方向切替スイッチを実装しています。
  • 接続ハーネスと組み合わせることで、外部信号での起動も可能です。
  • モータ保護機能として、過負荷・過電流・過電圧保護機能を搭載しています。

選定上のご注意

  • 操作はパネルスイッチまたは外部信号にて行ってください。電源での開閉は頻度によっては破損の原因となります。
  • 入力電源は100V単相または200V単相/三相です。
  • 外部信号制御を行う場合は、専用のハーネス(オプション)が必要です。外部信号の総配線長は3m以内としてください。また、外部信号の種類によっては、設定器Bにてパラメータを変更する必要があります。
  • 加減速時間や多段速制御機能の設定、トリップ履歴の確認を行う場合は、設定器Bをご使用願います。
  • 設定器B仕様からドライバ仕様に変更する場合は、パラメータの変更が必要です。
  • ドライバは、弊社固有の仕様になっています。市販ドライバとの互換性はありません。

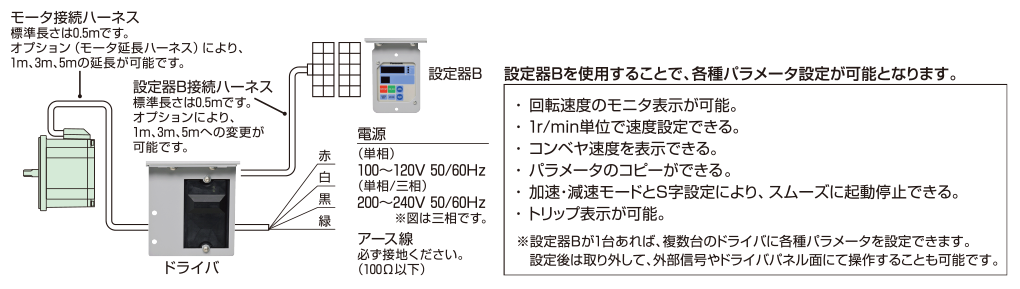

設定器B(ドライバ+設定器B)オプション

  • オプションのマルチ設定器です。
  • 起動・停止スイッチ・速度設定スイッチ・パラメータ設定機能を実装しています。
  • 接続ハーネスと組み合わせることで、外部信号での起動も可能です。
  • モータ保護機能として、過負荷・過電流・過電圧保護機能を搭載しています。
  • モニタ機能を搭載し、各種の表示が行えます。

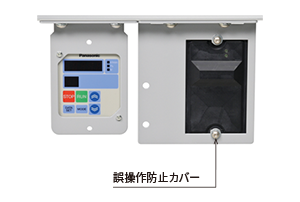

  • ドライバのパネル面には誤操作防止カバーが付属しています。

選定上のご注意

  • 操作は設定器Bのスイッチまたは外部信号にて行ってください。電源での開閉は頻度によっては機器破損の原因となります。
  • 入力電源は100V単相または200V単相/三相です。
  • 外部信号による多段速制御は可能です(最大8速)。
  • 外部信号制御を行う場合は、専用のハーネス(オプション)が必要です。外部信号の総配線長は3m以内としてください。
  • ドライバ仕様から設定器B仕様に変更する場合は、パラメータの変更が必要です。

ベルコンミニⅢ・ファインコンベヤⅡ ブラシレスモータの制御について

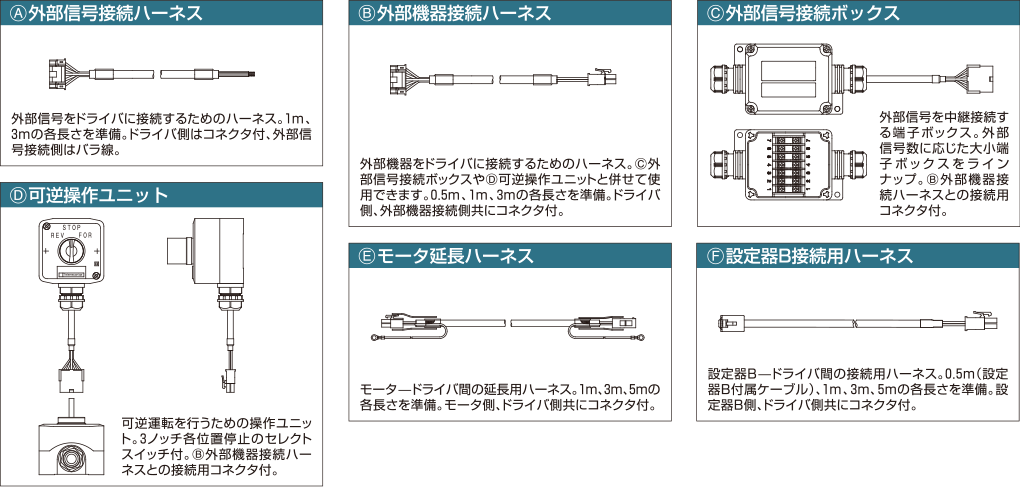

ベルコンミニⅢ・ファインコンベヤⅡのブラシレスモータは、オプションツールを組み合わせることにより、
多彩な制御ユニットが設定できます。

様々な機能が外部制御できますが、ここでは一例をご紹介します。

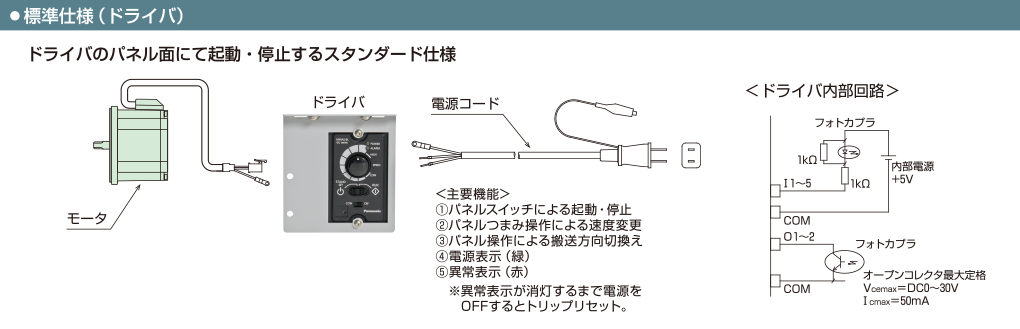

標準仕様(ドライバ)

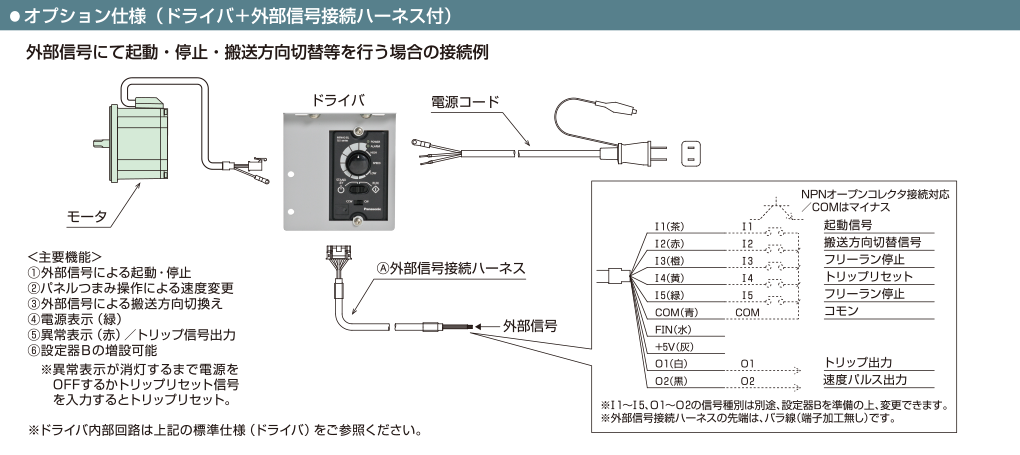

オプション仕様(ドライバ+外部信号接続ハーネス付)

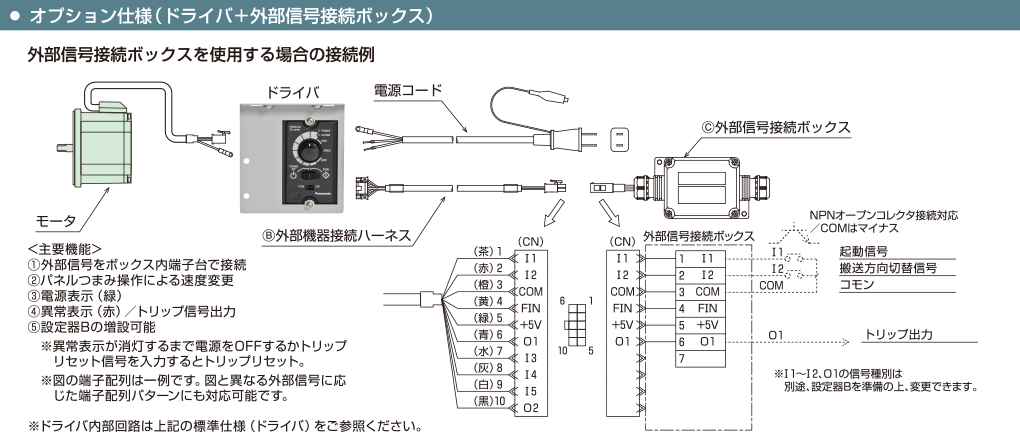

オプション仕様(ドライバ+外部信号接続ボックス)

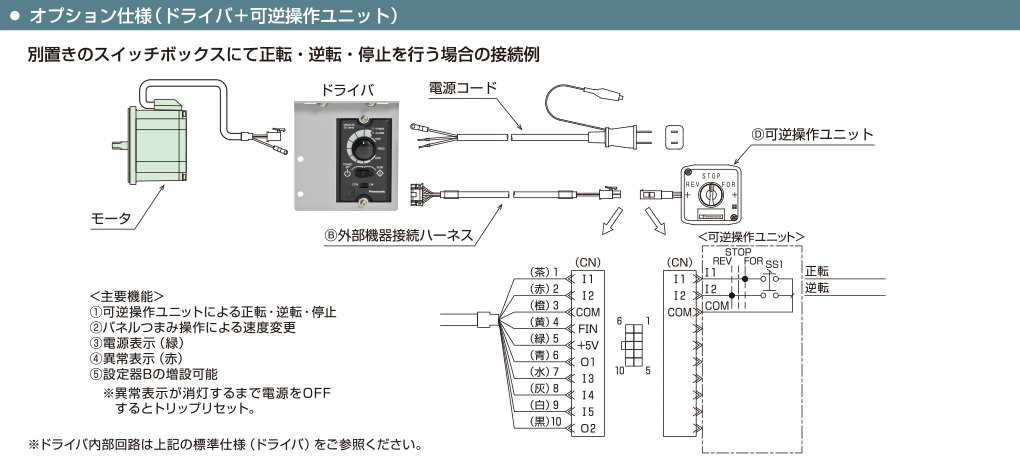

オプション仕様(ドライバ+可逆操作ユニット)

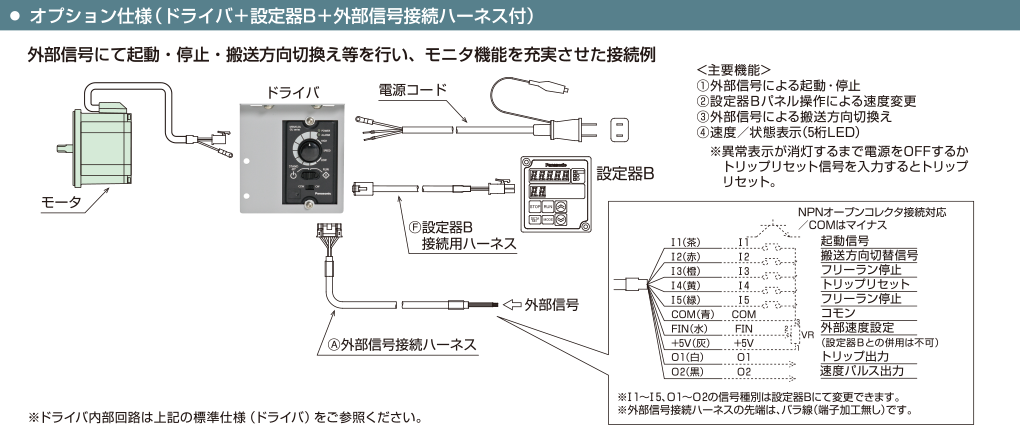

オプション仕様(ドライバ+設定器B+外部信号接続ハーネス付)
