駆動部/コントローラ 取付方向

ストレートタイプ (各シリーズ共通:一部機種を除く)

  • 駆動部、コントローラの取付方向は、搬送方向に向かって右側を「R」、左側を「L」とします。
  • 駆動部位置、コントローラ位置は機種により異なりますので、各機種ページをご確認ください。

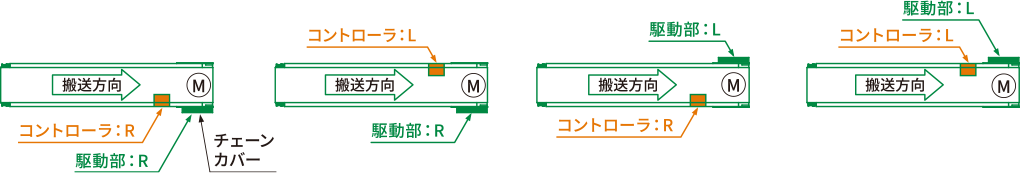

駆動部タイプ:下付き

平⾏軸モータを下部に取付けたタイプ

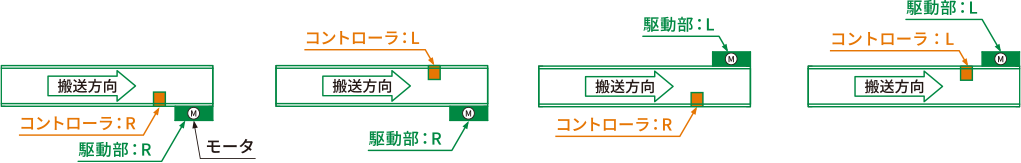

駆動部タイプ:スリム

駆動部の出っ張りがフレームより出ないタイプ

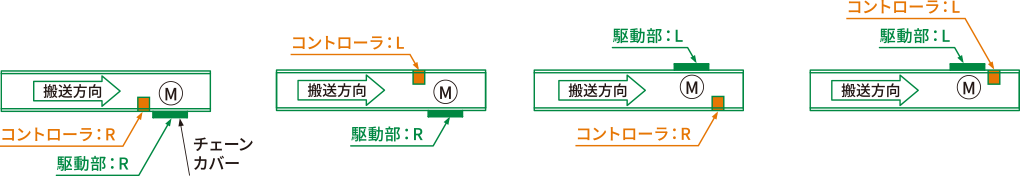

駆動部タイプ:上付き

駆動部の出っ張りがフレームより出ないタイプ

駆動部タイプ:横出し(中空軸)

チェーンを介さない駆動軸直結型のドライブ方式です。

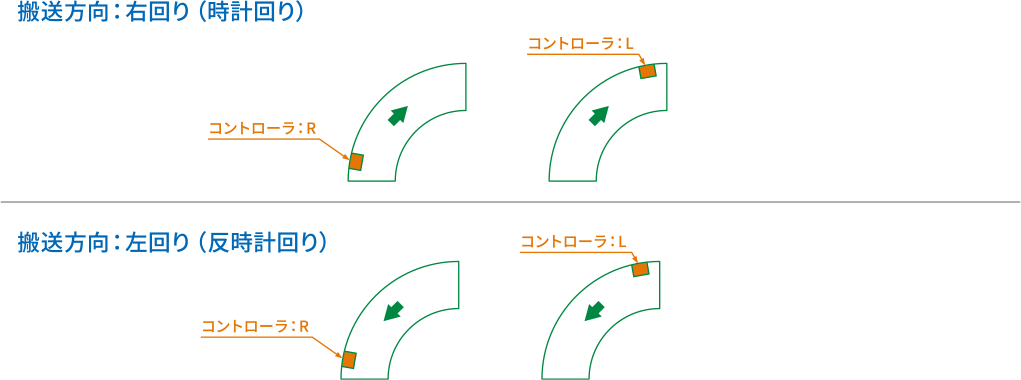

カーブベルトタイプ (各シリーズ共通)

  • コントローラの取付方向は、カーブの外側から見て右側を「R」、左側を「L」とします。
  • 駆動部位置、コントローラ位置は機種により異なりますので、各機種ページをご確認ください。
