ジャブコン®Ⅱ

jfjs

JFJS

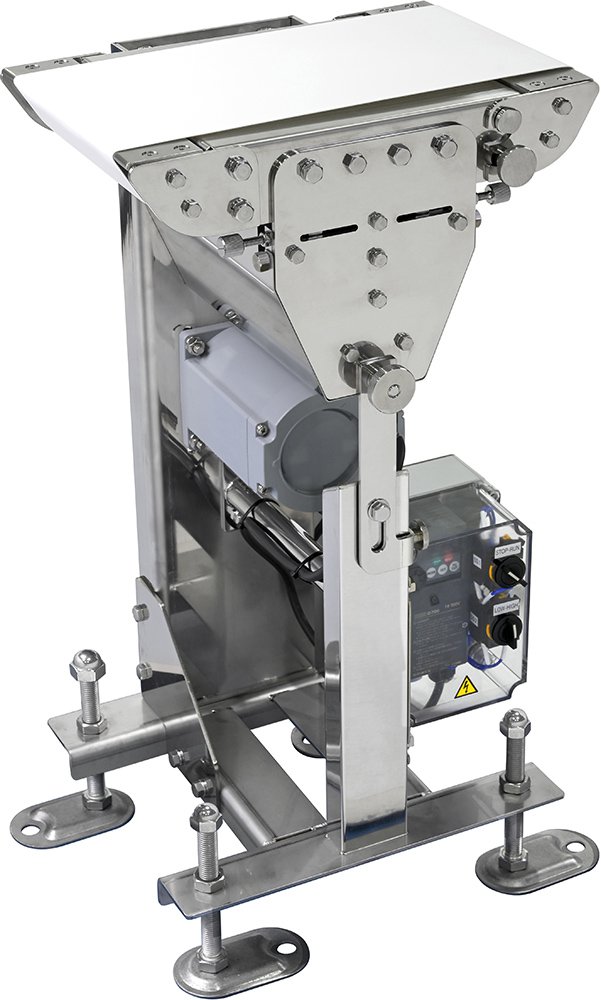

短機長ベルト脱着 ナイフエッジタイプ

短機長でベルト脱着。
両先端にR3mmのナイフエッジを採用。

  • 防水モータ
  • SUSフレーム高さ・60mm
  • 搬送能力・8kg/台
  • センタドライブ
  • インバータ変速
  • 多機能ベルト
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 JFJS 2 20 3 D 4 R 5 37 6 F11 7 L 8 09 9 X
1機種記号 JFJS(センタドライブ ベルト脱着 両側ナイフエッジ)
2呼称幅 10 15 20 25 30 35 40 50 60
BW 実ベルト幅(mm) 95 145 195 245 295 345 395 495 595
FW フレーム幅(mm) 145 195 245 295 345 395 445 545 645
5機長(cm)横出し MIN.37~MAX.90MIN.呼称幅~MAX.90
下付き MIN.37~MAX.90MIN.呼称幅~MAX.90
機高(mm) 550≦機高≦1,000
標準ベルト 樹脂製平ベルト(1プライ)
ナイフエッジ径(mm) R3
3駆動部タイプ ※1 H:横出し(中空軸) D:下付き(平行軸)
4駆動部の取付方向 ※1 R:搬送方向右側 L:搬送方向左側
6速度記号 「速度記号/ コンベヤ速度表」をご参照ください
7コントローラの取付方向 ※1※2※3 R:搬送方向右側 L:搬送方向左側
8モータ出力N:定速 09:90W(IP65防水モータ)
F/G:インバータ変速 ※4
9入力電源 X:100V単相 Y:200V単相 Z:200V三相
搬送能力 MAX.8kg/台
  1. 詳細はこちらでご確認ください
  2. 駆動部の取付方向と反対側に取付となります。
  3. 呼称幅10または機高700mm未満の場合、コントローラは別置きとなります。
  4. 「F」は三菱製、「G」は東芝製を表します。
  • コントローラは標準装備されていますが、万一不要の場合はキャブタイヤケーブル(2m)渡しとなります。
  • コントロールボックスを標準外へ設置する場合は、延長端子ボックス(オプション)が必要です。
  • 転倒防止のため、アンカー固定または前後装置と連結してご使用願います。

標準仕様の電源対応表

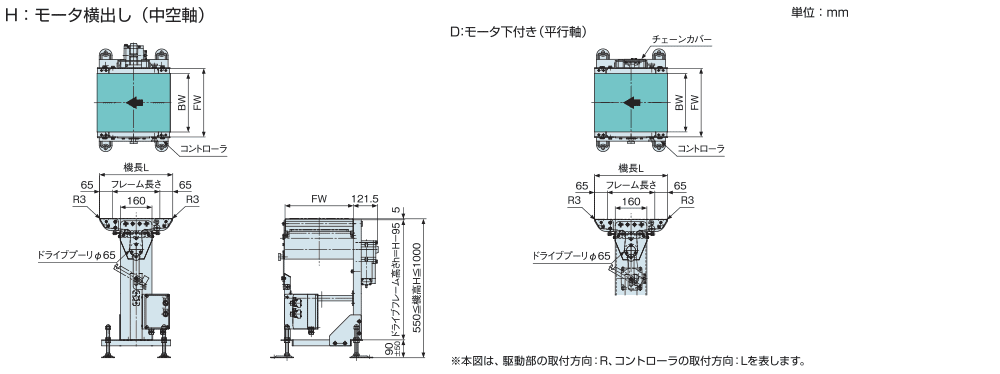

寸法図

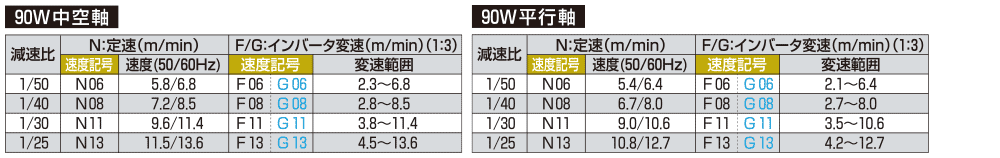

速度記号/コンベヤ速度表


  • 1. 色文字 は準標準速度を示します。
    2.表は50%負荷時の公称速度を表します。
    3.定速及び変速のインバータ方式の速度は、負荷により±10%程度変動します。
    4.「F」は三菱製、「G」は東芝製を表します。
