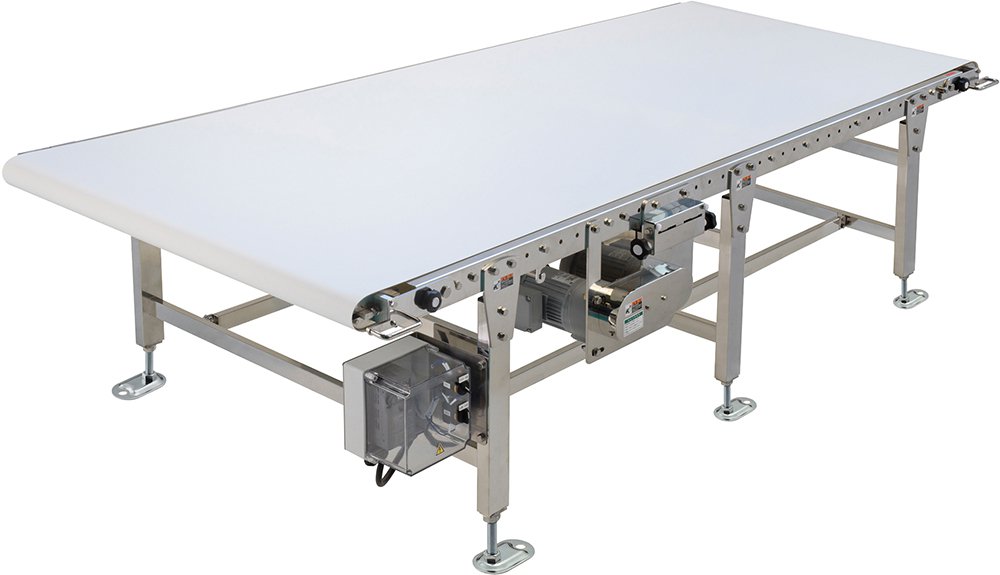

ジャブコン®Ⅱ
JBG 200W(幅広タイプ)
センタドライブ 幅広ベルトタイプ
最大1mのベルト幅。
多列搬送に最適な幅広タイプ。
WEBカタログ
仕様
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() | 機種記号 | JBG(センタドライブ 強力蛇行レス幅広ベルトタイプ) | |||||
---|---|---|---|---|---|---|---|
![]() | 呼称幅 | 70 | 80 | 90 | 100 | ||
BW 実ベルト幅(mm) | 695 | 795 | 895 | 995 | |||
FW フレーム幅(mm) | 745 | 845 | 945 | 1,045 | |||
![]() | 機長(cm) | MIN.124〜MAX.300 | |||||
標準ベルト | 樹脂製蛇行防止桟付きベルト(2プライ) | ||||||
エンドプーリ径 | φ60.5 | ||||||
![]() | 駆動部タイプ ※1 | D:下付き(平行軸) | |||||
![]() | 駆動部の取付方向 ※1 | R:搬送方向右側 L:搬送方向左側 | |||||
![]() | 速度記号 | 「速度記号/ コンベヤ速度表」をご参照ください | |||||
![]() | コントローラの取付方向 ※1 | R:搬送方向右側 L:搬送方向左側 | |||||
![]() | モータ出力 | N:定速 | 20:200W(IP65防水モータ) | ||||
F/G:インバータ変速 ※2 | |||||||
![]() | 入力電源 | Z:200V三相 | |||||
搬送能力※3 | MAX.60kg/台 |
- 詳細はこちらでご確認ください
- 「F」は三菱製、「G」は東芝製を表します。
- 搬送能力は速度により変動します。「搬送能力の目安」をご参照ください。
- コントローラは標準装備されていますが、万一不要の場合はモータ端子BOXでの端子渡しとなります。

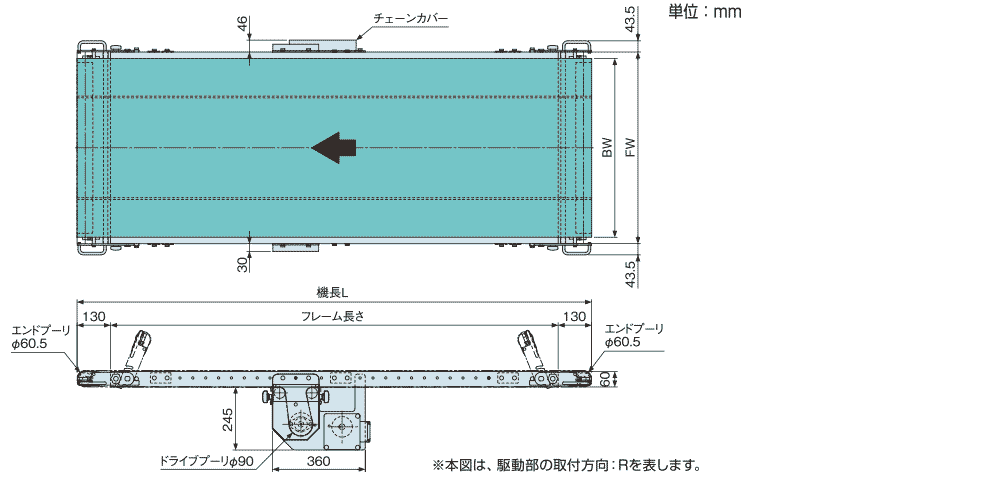

寸法図
詳細寸法はこちらをご参照ください。

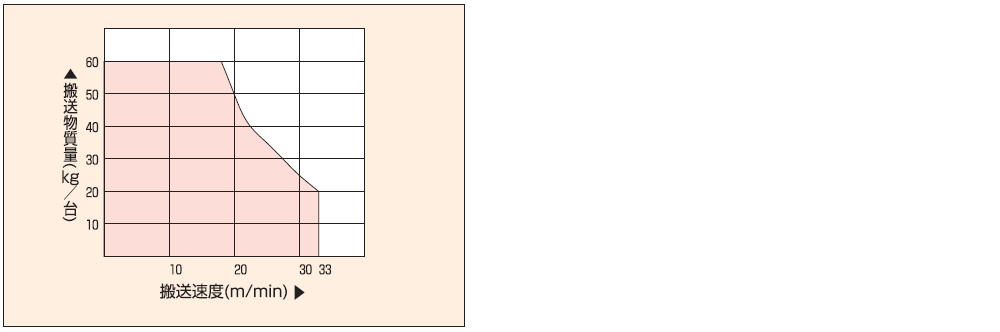

搬送能力の目安
下記グラフは定速水平分散荷重時の搬送能力を表します。
注)変速仕様の場合、搬送速度が最大速度の1/3になると、搬送物質量は最大速度時の40%に低下します。

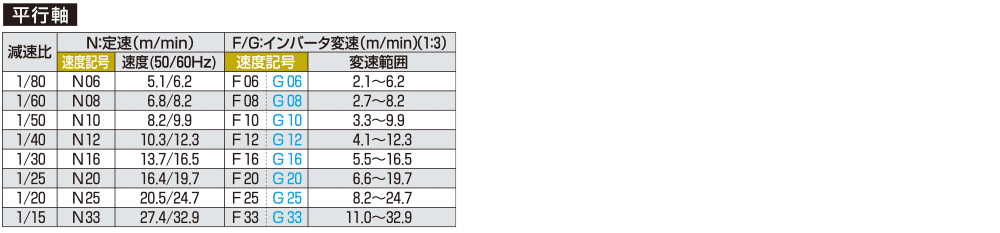

速度記号/コンベヤ速度表
- 1.
色文字
は準標準速度を示します。
2.表は50%負荷時の公称速度を表します。
3.定速及び変速のインバータ方式の速度は、負荷により±10%程度変動します。
4.「F」は三菱製、「G」は東芝製を表します。
