ベルコンミニ

スリムミニ

スリムミニ

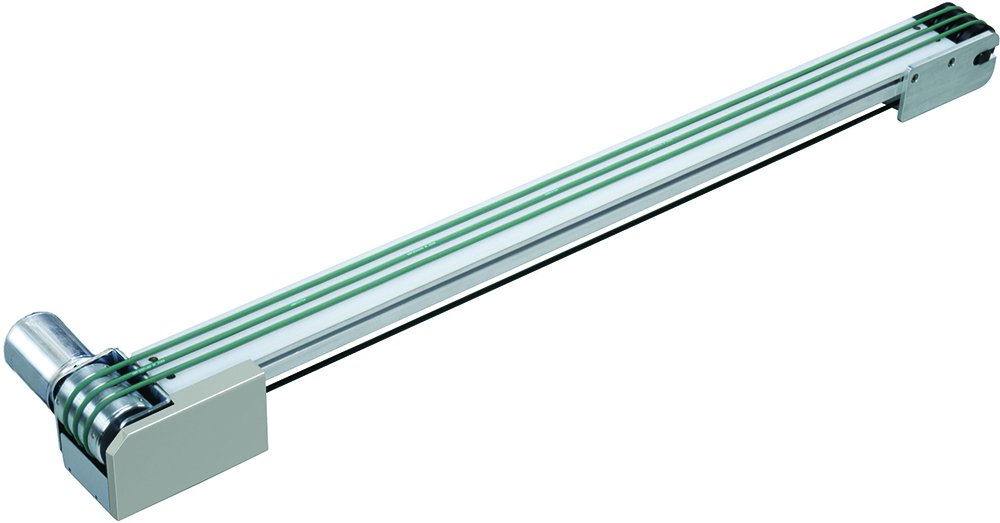

MQB:丸ベルトタイプ

装置機械へのセットに最適な超コンパクトコンベヤ。

  • フレーム高さ・1溝/25mm
  • 搬送能力・5kg/台
  • ヘッドドライブ
  • ブラシレスモータ変速
  • 多機能ベルト
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 MQB 2 50 3 R 4 120 5 S10 6 D

※色文字 は準標準です。

1 機種記号 MQB(ヘッドドライブ 丸ベルト)
2 呼称幅 50
BW 実ベルト幅(mm) 50
FW フレーム幅(mm) 60
4 機長(cm) MIN.50〜MAX.150
標準ベルト 樹脂製丸ベルト
エンドプーリ径 φ57
3 駆動部の取付方向 R:搬送方向右側(標準) L:搬送方向左側 ※ドライバ基板取付方向
5 速度記号 S:06、10、15 「速度記号/コンベヤ速度表」をご参照ください ※速度選択式
モータ出力 DCブラシレスモータ(61W)
6 入力電源 D:DC24V (X:AC100V単相 Y:AC200V単相 Z:AC200V三相)
搬送質量 ※1 MAX.5kg/台
  1. 搬送能力は速度により変動します。「搬送能力の目安」をご参照ください。

ドライバ基板仕様

  • モータ/DC24V・2.55A(定格電流)
  • 電源容量/DC24V 3A以上
  • 動作温度/0〜40℃ 但し結露のないこと
  • 基板サイズ/長さ106×高さ41×奥行21mm
  • その他/起動停止時加減速時間設定機能、正転・逆転機能、外部信号から3種類の速度選択が可能
    (一部選択に制限がありますので、「速度記号/コンベヤ速度表」をご参照ください。)
  • AC(交流)環境でご使用の場合はオプションの電源BOX(DC変換BOX)を用意しています。
  1. 電源BOXをコンベヤ本体に取付ける場合、フレーム幅方向に60.5mm突出します。電源BOX寸法:長さ164×高さ40×奥行60.5mm
  2. 入力電源が三相の場合は入力部で一相を欠相させて使用します。

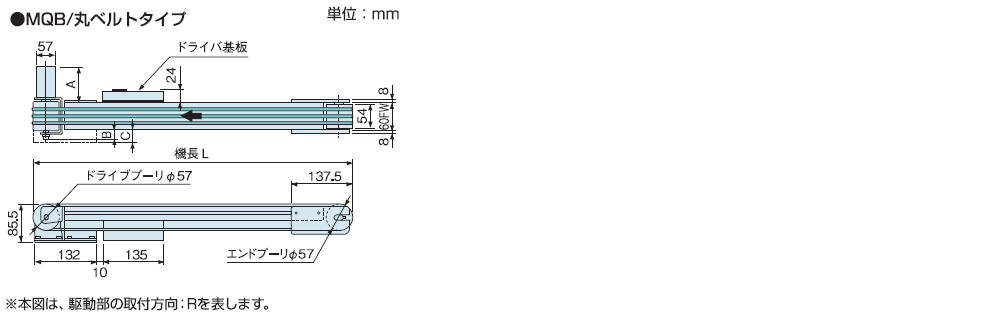

寸法図


  • 1.フレーム断面、モータ突出寸法(上図A・B・C寸法)はこちらをご参照ください。
    2.ドライバ基盤の詳細はこちらをご参照ください。

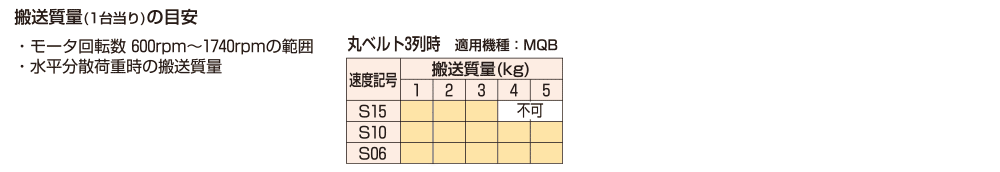

搬送質量の目安

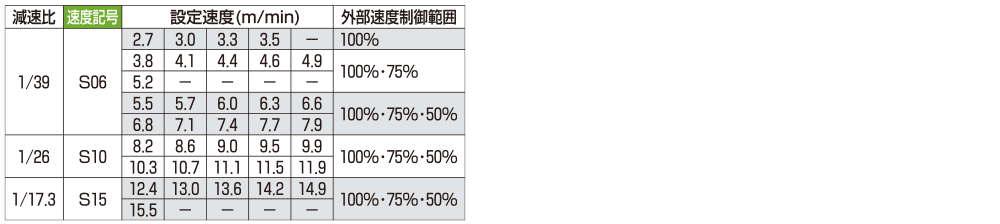

速度記号/コンベヤ速度表


  • 1.速度設定はドライバのDIPスイッチにて変更してください。(速度記号範囲内の設定速度が選択できます。)
    2.さらに、外部入力信号にて設定速度の100%・75%・50%の速度制御が可能です。(設定速度により外部速度制御範囲が異なりますので上記表をご参照ください。)
    3.速度は負荷により変動があります。
