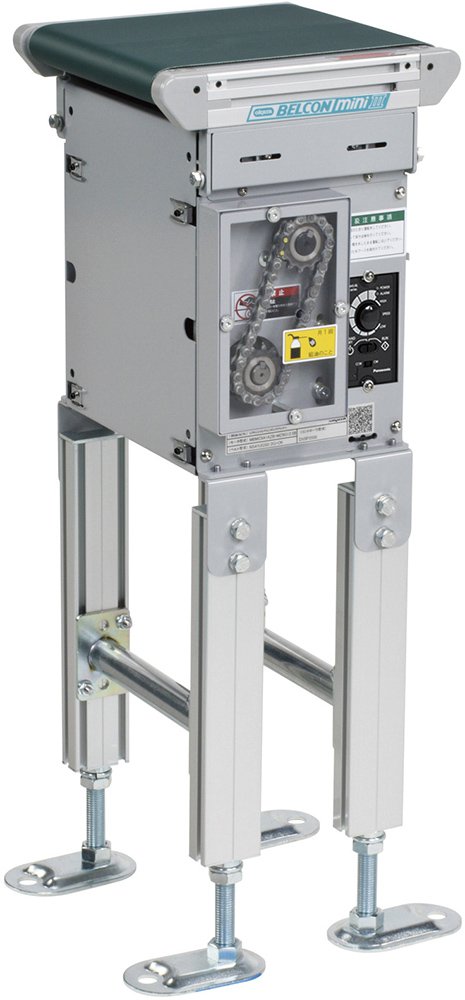

ベルコンミニⅢ

DMJ

DMJ

短機長タイプ

最短機長250mmの極ミニタイプ。

  • フレーム高さ・2溝/40mm
  • 搬送能力・15kg/台
  • センタドライブ
  • ブラシレスモータ変速
  • インバータ
  • 多機能ベル
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 DMJ 2 30 3 D 4 R 5 50 6 B18 7 R 8 09 9 X

※色文字 は準標準です。

1 機種記号 DMJ (センタドライブ 短機長)
2 呼称幅 10 15 20 25 30 35 40 50 60
BW 実ベルト幅(mm) 97 147 197 247 297 347 397 497 597
FW フレーム幅(mm) 145 195 245 295 345 395 445 545 645
5 機長(cm) 呼称幅10~25:MIN.25〜MAX.60
呼称幅60:MIN.呼称幅〜MAX.60
標準ベルト 樹脂製蛇行防止桟付きベルト(1プライ)
エンドプーリ径 φ27.2
3 駆動部タイプ ※1 D:下付き
4 駆動部の取付方向 ※1 R:搬送方向右側 L:搬送方向左側
6 速度記号 「速度記号/コンベヤ速度表」をご参照ください
7 コントローラの取付方向 ※1 ※2 R:搬送方向右側 L:搬送方向左側
8 モータ出力 ※3 N:定速 04:40W 06:60W 09:90W
B:ブラシレス変速 05:50W 09:90W
F/G:インバータ変速 ※4 04:40W 06:60W 09:90W
9 入力電源 X:100V単相 Y:200V単相  Z:200V三相
搬送質量 ※5 MAX.15kg/台
  1. 詳細はこちらでご確認ください
  2. 駆動部取付方向とコントローラ取付方向は、同じ方向になります。
  3. 高速仕様のモータ出力は90Wです。
  4. 「F」は三菱製、「G」は東芝製を表します。F/Gインバータ変速の場合、コントローラは別置きまたは脚に取付となります。
  5. モータ出力は「搬送質量の目安」をご参照ください。
  • 標準仕様以外のものも製作いたしますのでご相談ください。
  • 転倒防止のため、アンカー固定または前後装置と連結して使用願います。

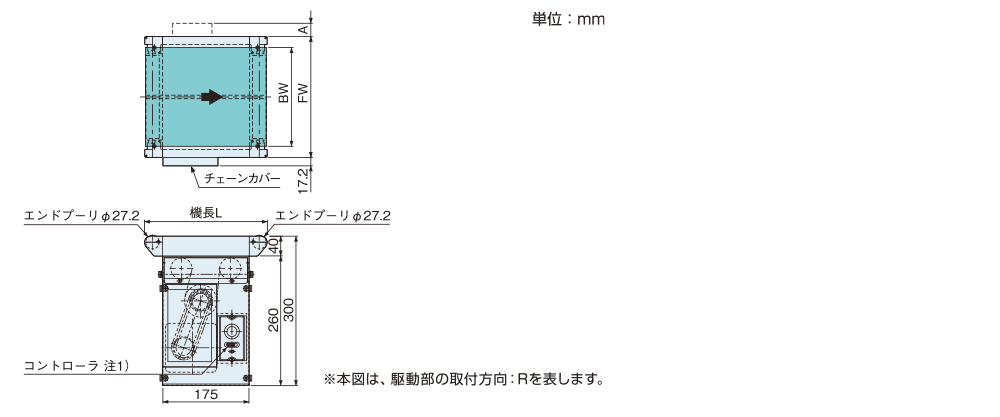

寸法図


  • 1.G/Fインバータ変速の場合、コントローラは別置きまたは脚に取付けとなります。
    2.フレーム断面、モータ突出寸法(上図A寸法)はこちらをご参照ください。
    3.コントローラ突出寸法は、弊社営業部へお問い合わせください。

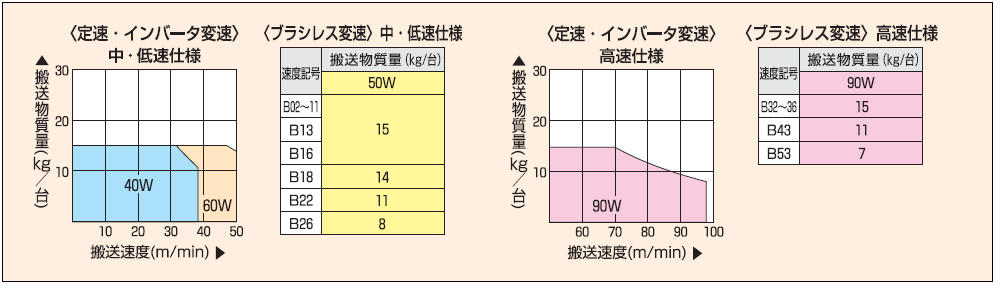

搬送質量の目安

注)下記グラフ/表は水平分散荷重時の搬送質量を表します。

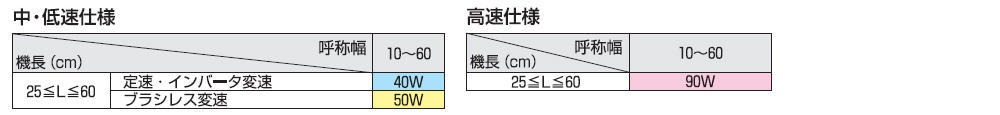

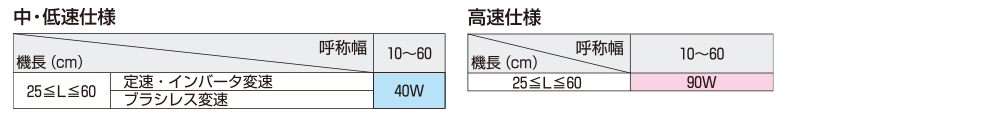

モーター出力標準設定一覧表

注)速度や搬送質量など使用条件により、モータ出力をランクアップされる場合は、上の搬送質量グラフでモータ出力を選定してください。

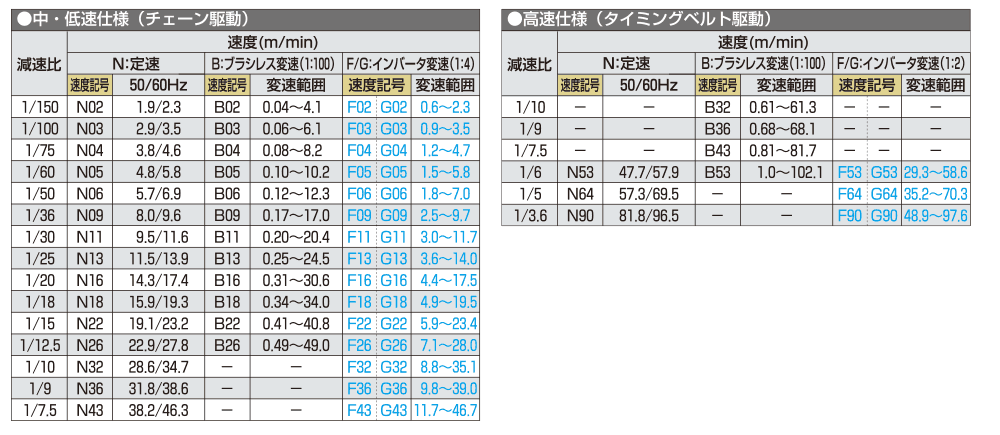

速度記号/コンベヤ速度表


  • 1. 色文字 は準標準速度を表します。
    2. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
    3. ブラシレス変速時の負荷による速度変動は±1%以内です。
    4.「F」は三菱製、「G」は東芝製を表します。
