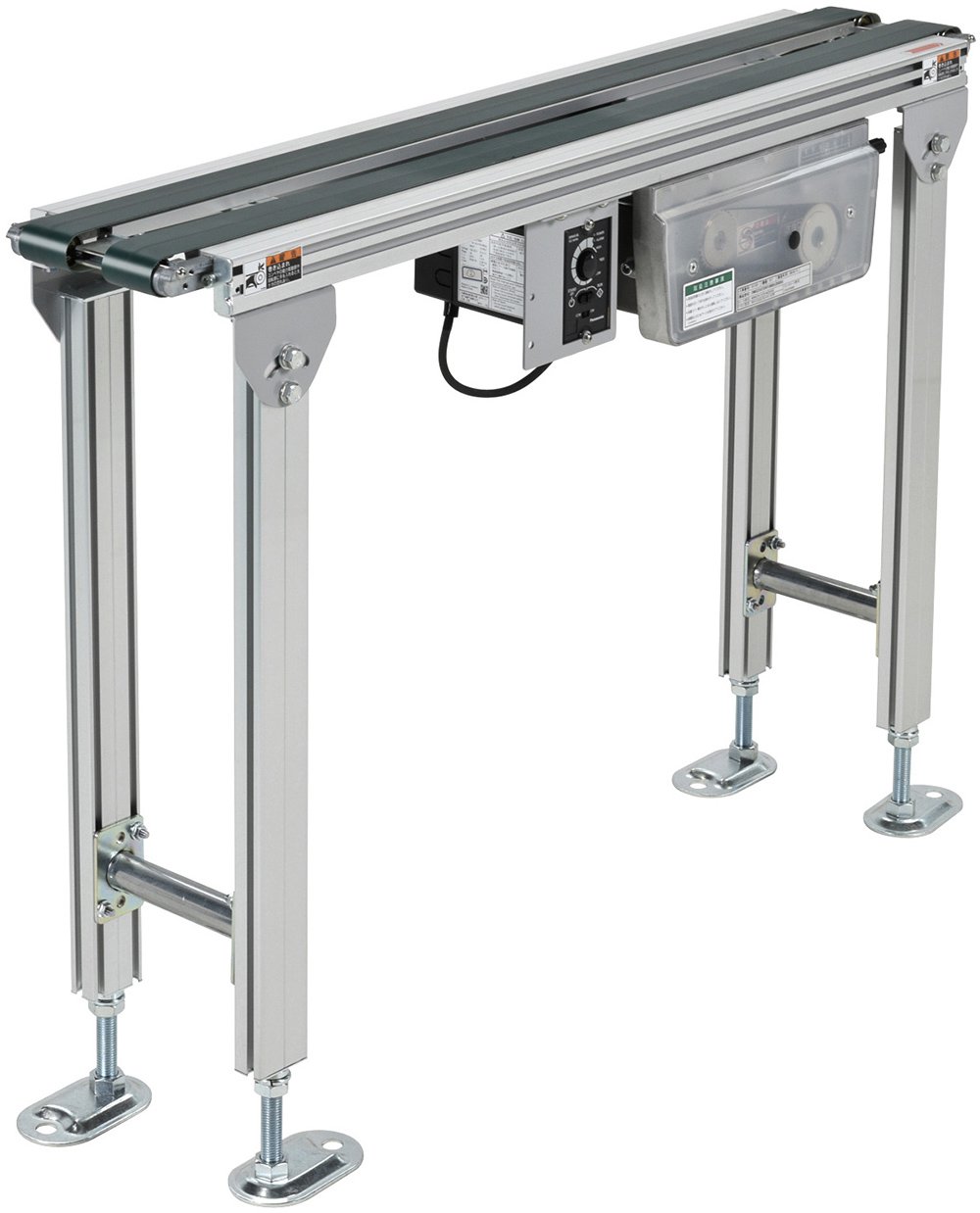

ベルコンミニⅢ

DMD

DMD

2列ベルトタイプ

ベルト間にオプション機器設置。
底面印字などに最適。

  • フレーム高さ・2溝/40mm
  • フレーム強度・15kg/m
  • センタドライブ
  • ブラシレスモータ変速
  • インバータ
  • 多機能ベルト

各種アイコンについて

仕様

型式例
1 DMD 2 15 3 D 4 R 5 200 6 B13 7 R 8 05 9 X

※色文字 は準標準です。

1 機種記号 DMD(センタドライブ 2列ベルトタイプ)
2 呼称幅 15 25
BW 実ベルト幅(mm) 47(×2列) 97(×2列)
FW フレーム幅(mm) 195 295
5 機長(cm) MIN.65〜MAX.300
標準ベルト 樹脂製蛇行防止桟付きベルト(1プライ)×2列
エンドプーリ径 φ27.2
3 駆動部タイプ ※1 D:下付き
4 駆動部の取付方向 ※1 R:搬送方向右側 L:搬送方向左側
6 速度記号 「速度記号/コンベヤ速度表」をご参照ください
7 コントローラの取付方向 ※1 R:搬送方向右側 L:搬送方向左側 T:モータ端子渡し※2
8 モータ出力 ※3 N:定速 04:40W 06:60W 09:90W
B:ブラシレス変速 05:50W 09:90W
F/G:インバータ変速 ※4 04:40W 06:60W 09:90W
9 入力電源 X:100V単相 Y:200V単相  Z:200V三相
搬送質量 ※5 MAX.30kg/台
  1. 詳細はこちらでご確認ください
  2. 高速仕様のモータ出力は90Wです。
  3. T:モータ端子渡しは、N:定速の入力電源Z:200V三相のみ適用します。
  4. 「F」は三菱製、「G」は東芝製を表します。
  5. 搬送質量は速度により変動します。「搬送質量の目安」をご参照ください。
  • ベルト間のすき間寸法は標準外も対応いたしますのでご相談ください。
  • ベルト交換時は2本同時に交換が必要です。

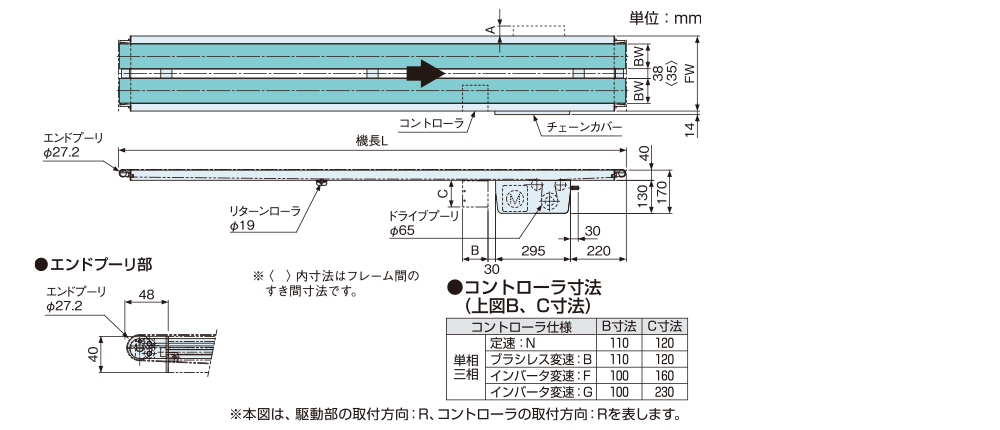

寸法図



注)フレーム断面、モータ突出寸法(上図A寸法)はこちらをご参照ください。

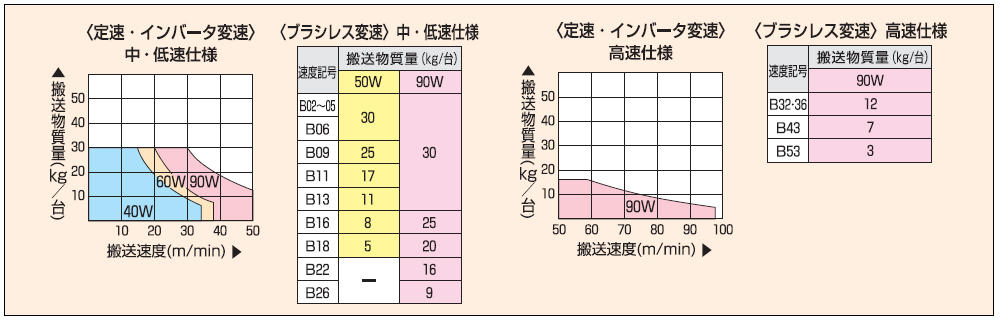

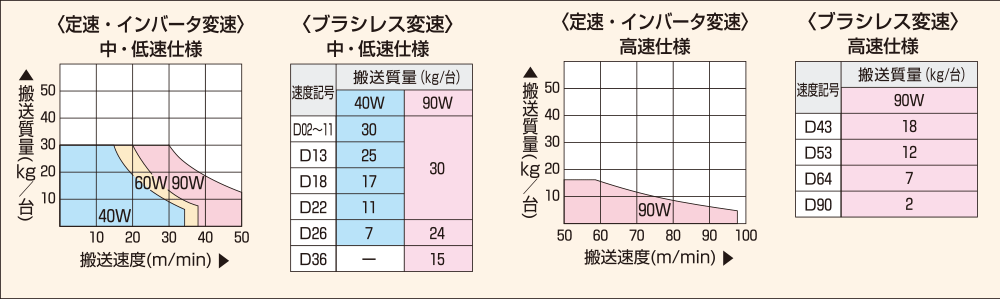

搬送質量の目安

注)下記グラフ/表は水平分散荷重時の搬送質量を表します。

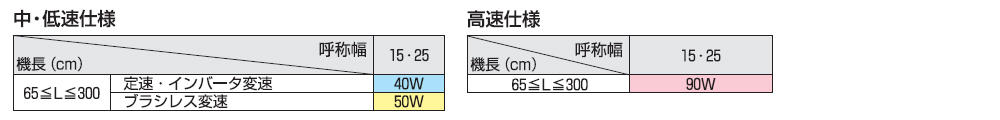

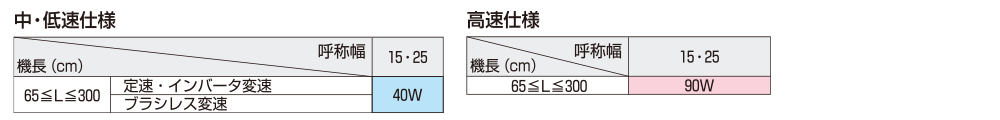

モーター出力標準設定一覧表

注)速度や搬送質量など使用条件により、モータ出力をランクアップされる場合は、上の搬送質量グラフでモータ出力を選定してください。

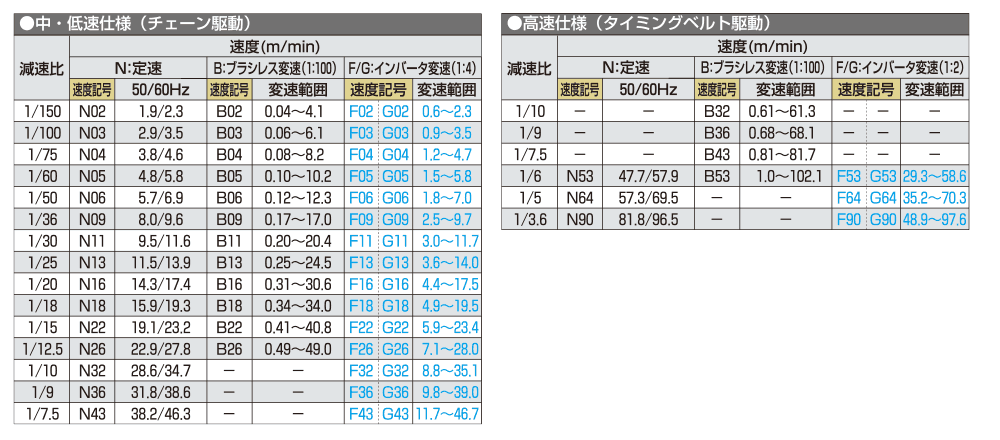

速度記号/コンベヤ速度表


  • 1. 色文字 は準標準速度を表します。
    2. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
    3. ブラシレス変速時の負荷による速度変動は±1%以内です。
    4.「F」は三菱製、「G」は東芝製を表します。
