スチール製ローラコンベヤ

SRM型

SRM型

ローラ径φ57 重荷重用

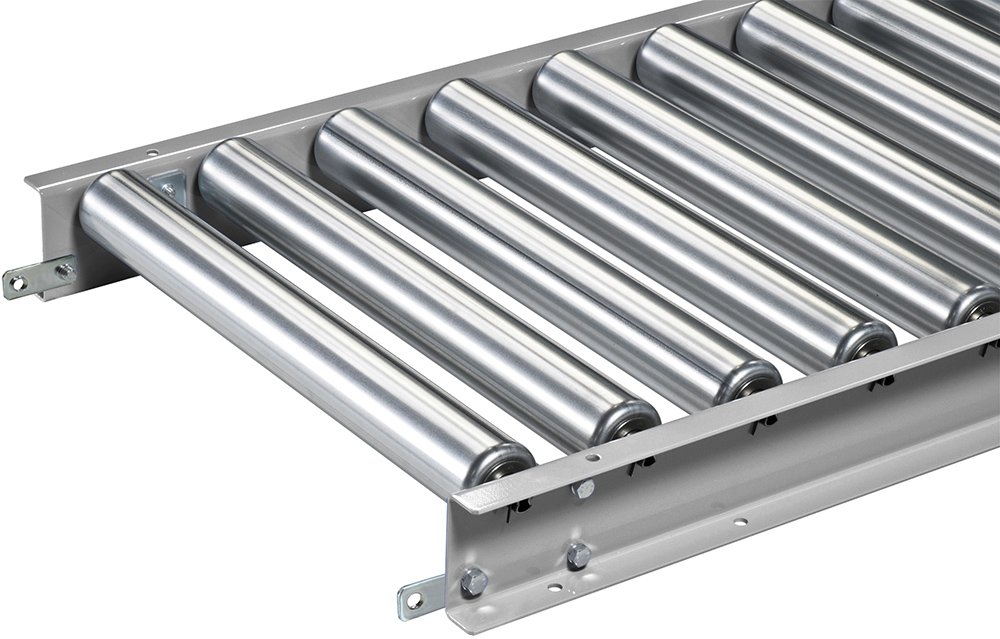

ローラ径φ57で、シャフト径φ16の重荷重用スチールローラコンベヤ。

  • スチールフレーム高さ・90mm
  • ローラ径・φ57
  • RoHS対応品
  • CADダウンロード

各種アイコンについて

製品概要

■ローラ外形×肉厚:φ57×t1.4mm
■シャフト寸法:φ16mm パイプ
■フレーム:[90×30×t3.2(4.5)mm
■ローラ単体製作可能範囲(RW):90~1,290mm

  • 990RWを超えるローラ幅をお求めの場合は、弊社営業部までお問い合わせください。

仕様

型式と仕様
■ストレート ■カーブ
1 SRM 2 700 3 75
×
5 3000 5 B(C)

1 SRM 2 700 3 75
R ×
5 90 5 B(C)

単位:mm

1 機種 SRM(スチール製・重荷重用)
RW 呼称ローラ幅 (mm) 90 150 240 305 390 490 620 690 790 890 990
2 FW フレーム内幅 (mm) 100 160 250 315 400 500 630 700 800 900 1,000
機幅 FW+60 (mm) 160 220 310 375 460 560 690 760 860 960 1,060
3 P ローラピッチ※1(mm) 75、100、150
2 L 機長(mm) 1,000、1,500、2,000、3,000
2 カーブ角度※2 45°、90°
2 フレーム(mm) 90×30×t3.2(B)、4.5(C)
  1. 機長1mと2mでローラピッチ(P)が75、150の場合、実ローラピッチは各々77、154となります。
  2. カーブは呼称ローラ幅240mm以上から適用します。(呼称幅890mm、990mmの場合、90°カーブは45°×2台の分割となります。)

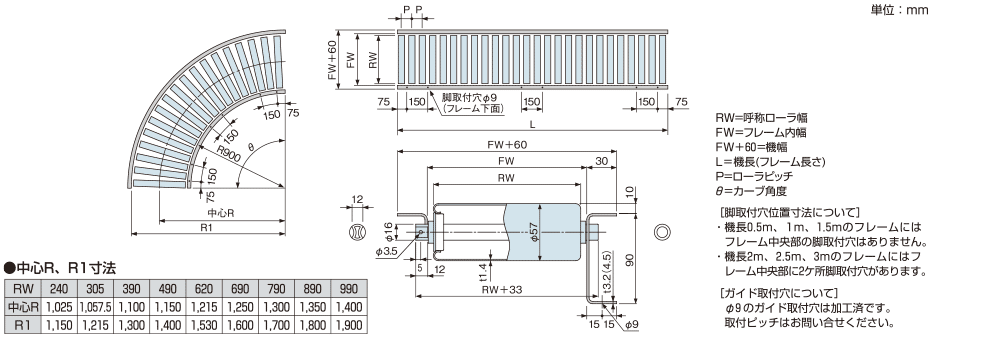

寸法図

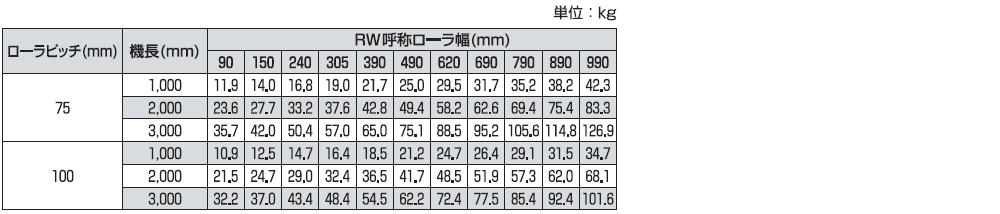

本体質量表(Bフレーム)


許容荷重

注)上記は無衝撃時の数値です。

注)上記は許容曲げ応力100MPa、たわみ1/500で算出。
