スチール製ローラコンベヤ

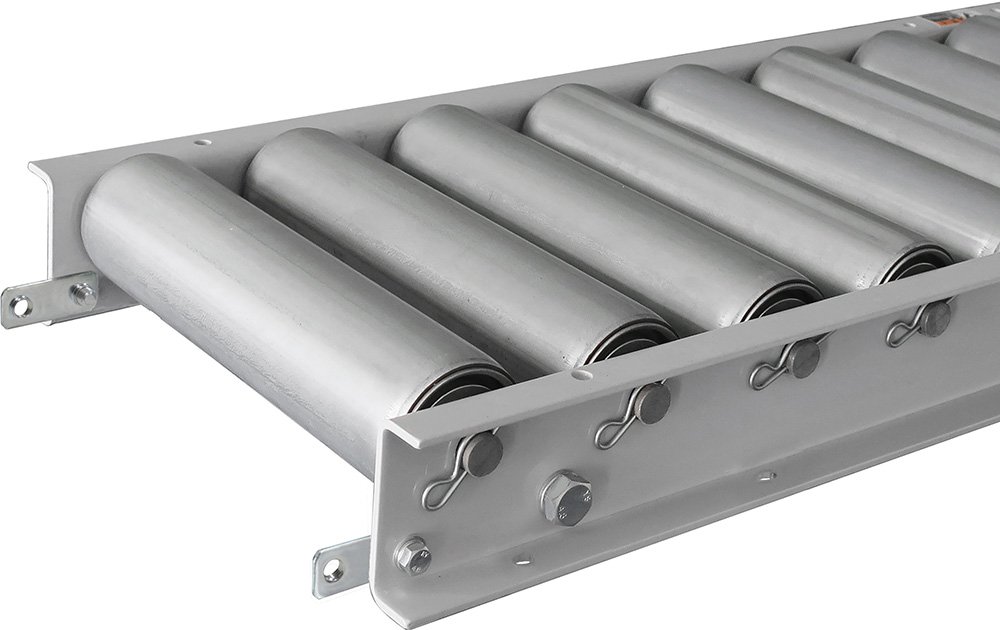

NHR型

NHR型

ローラ径φ76.3 超重荷重用

ローラ径φ76.3で、トン単位の重量物搬送に最適。

  • スチールフレーム高さ・90mm
  • ローラ径・φ76.3
  • RoHS対応品
  • CADダウンロード

各種アイコンについて

製品概要

■ローラ外形×肉厚:φ76.3×t3.8mm
■シャフト寸法:φ20mm 丸鋼
■フレーム:[90×30×t4.5mm
■ローラ単体製作可能範囲(RW):90~1,360mm

  • 150未満、もしくは1,190RWを超えるローラ幅をお求めの場合は、弊社営業部までお問い合わせください。

仕様

型式と仕様
■ストレート ■カーブ
1 NHR 2 800 3 100
×
5 2000 5 C

1 NHR 2 800 3 100
R ×
5 90 5 C

単位:mm

1機種 NHR(スチール製・超重荷重用)
RW 呼称ローラ幅 (mm) 150 240 305 390 490 620 690 790 890 990 1,090 1,190
2FW フレーム内幅 (mm) 160 250 315 400 500 630 700 800 900 1,000 1,100 1,200
機幅 FW+60 (mm) 220 310 375 460 560 690 760 860 960 1,060 1,160 1,260
3P ローラピッチ※1(mm) 100、150、200
2L 機長(mm) 1,000、1,500、2,000、3,000
2カーブ角度※2 45°、90°
2フレーム(mm) 90×30×t4.5(C)
  1. 機長1mと2mでローラピッチ(P)が150の場合、実ローラピッチは154となります。
  2. カーブは呼称ローラ幅240〜990mmのローラピッチ(P)100、150に適用します。(呼称幅890mm、990mmの場合、90°カーブは45°×2台の分割となります。)

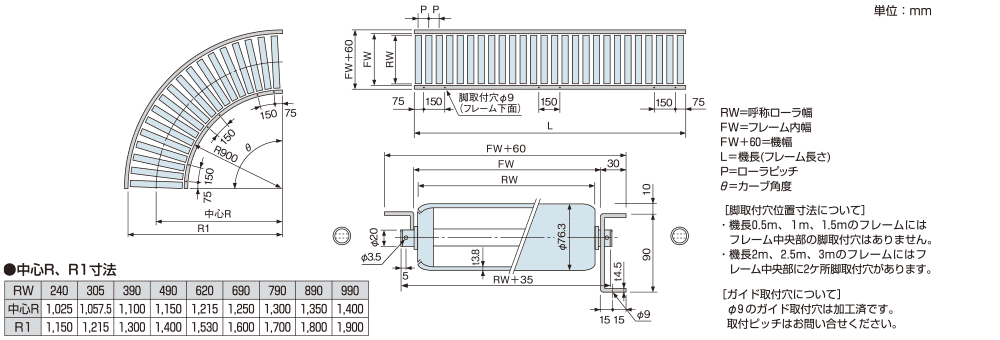

寸法図

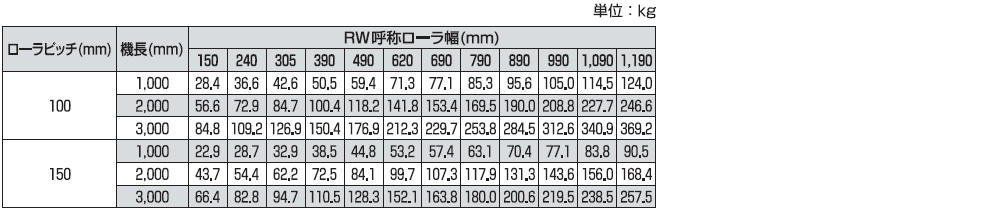

本体質量表(Cフレーム)


許容荷重

注)上記は無衝撃時の数値です。

注)上記は許容曲げ応力100MPa、たわみ1/500で算出。
