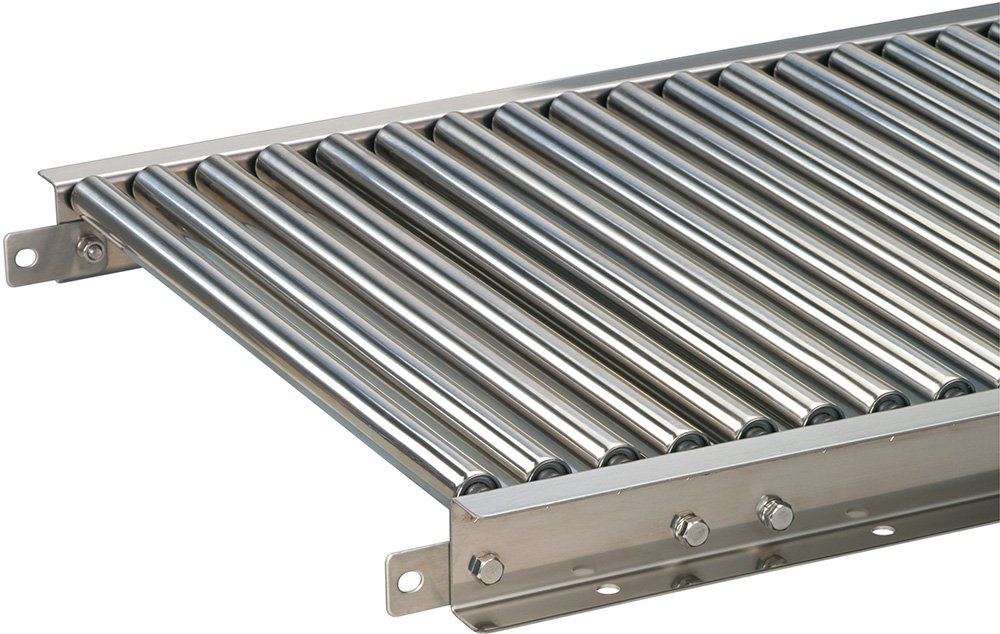

ステンレス製ローラコンベヤ

KS型

KS型

ローラ径φ25.4 軽荷重小物用

軽量小物搬送に最適。

  • スチールフレーム高さ・60mm
  • ローラ径・φ25.4
  • RoHS対応品
  • CADダウンロード

各種アイコンについて

製品概要

■ローラ外形×肉厚:φ25.4×t1.0mm(SUS430J1L相当)
■シャフト寸法:φ8mm パイプ(SUS304)
■フレーム:[60×30×t2.0mm(SUS304)
■ローラ単体製作可能範囲(RW):90~490mm

仕様

型式と仕様
■ストレート ■カーブ
1 KS 2 500 3 27
×
5 2000

1 KS 2 500 3 27
R ×
5 90

単位:mm

1機種 KS(ステンレス製・軽荷重小物用)
RW 呼称ローラ幅 (mm) 90 150 240 305 390 490
2FW フレーム内幅 (mm) 100 160 250 315 400 500
機幅 FW+60 (mm) 160 220 310 375 460 560
3P ローラピッチ(mm) 27、37
2L 機長(mm) 1,000、2,000
2カーブ角度 45°、90°
  • カーブは呼称ローラ幅150mm以上から適用します。

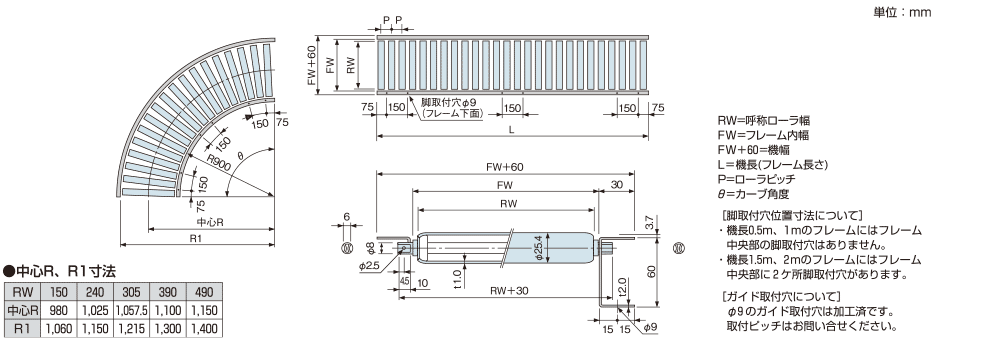

寸法図

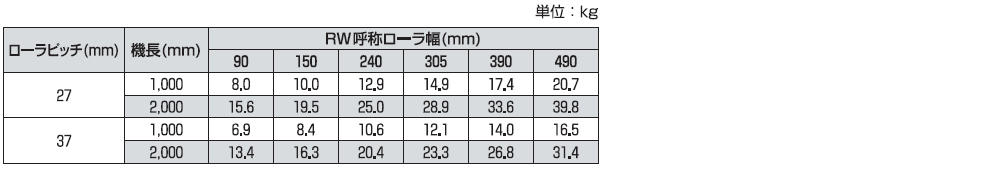

本体質量表


許容荷重
