樹脂製ローラコンベヤ

KBR型

KBR型

ローラ径φ30 軽荷重用

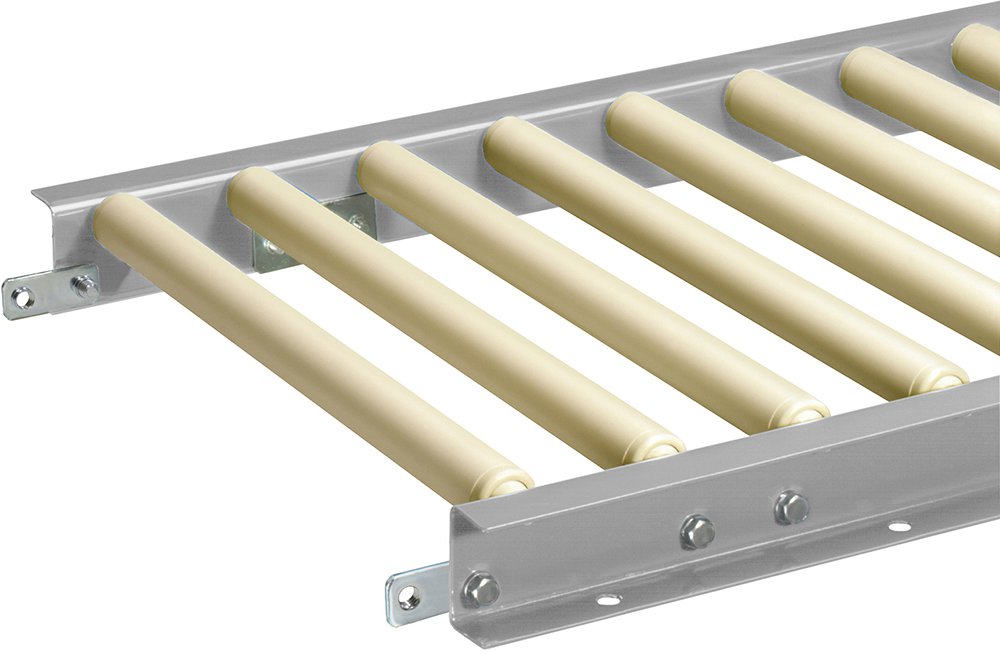

スチールフレームにφ30樹脂製ローラを組み込んだ軽荷重用コンベヤ。

  • スチールフレーム高さ・60mm
  • ローラ径・φ30
  • RoHS対応品
  • CADダウンロード

各種アイコンについて

製品概要

■ローラ径×肉厚:φ30×t1.8mm(PVC)
■シャフト寸法:φ8mm パイプ(スチール製)
■フレーム:[60×30×t2.3mm(スチール製)
■ローラ単体製作可能範囲(RW):72~597mm

  • 90未満、もしくは390RWを超えるローラ幅をお求めの場合は、弊社営業部までお問い合わせください。

仕様

型式と仕様
■ストレート ■カーブ
1 KBR 2 250 3 50
×
5 2000

1 KBR 2 250 3 50
R ×
5 45

単位:mm

1機種 KBR(樹脂製・軽荷重用)
RW 呼称ローラ幅 (mm) 90 150 240 305 390
2FW フレーム内幅 (mm) 100 160 250 315 400
機幅 FW+60 (mm) 160 220 310 375 460
3P ローラピッチ ※1(mm) 50、75
2L 機 長 (mm) 1,000、1,500、2,000、3,000
2カーブ角度※2 45°、90°
  1. 機長1mと2mでローラピッチ(P)が75の場合、実ローラピッチは77となります。
  2. カーブは呼称ローラ幅150mm以上から適用します。

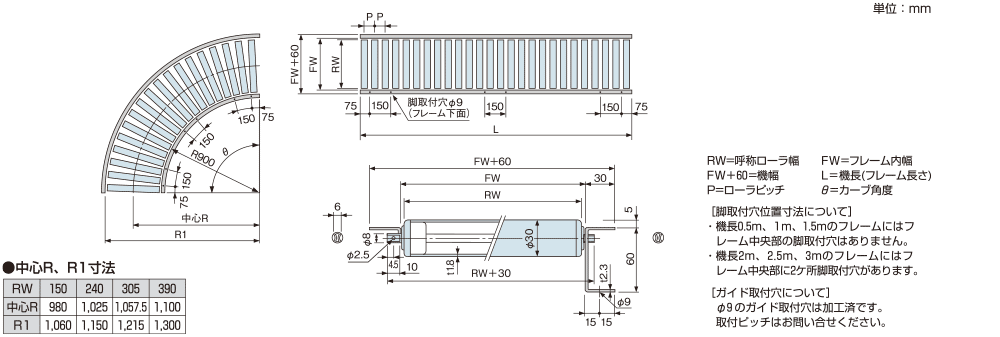

図面

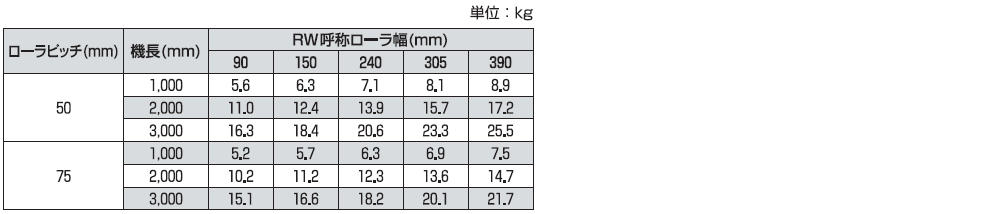

本体質量表


許容荷重

注)上記は無衝撃時の数値です。

注)上記は許容曲げ応力100MPa、たわみ1/500で算出。
