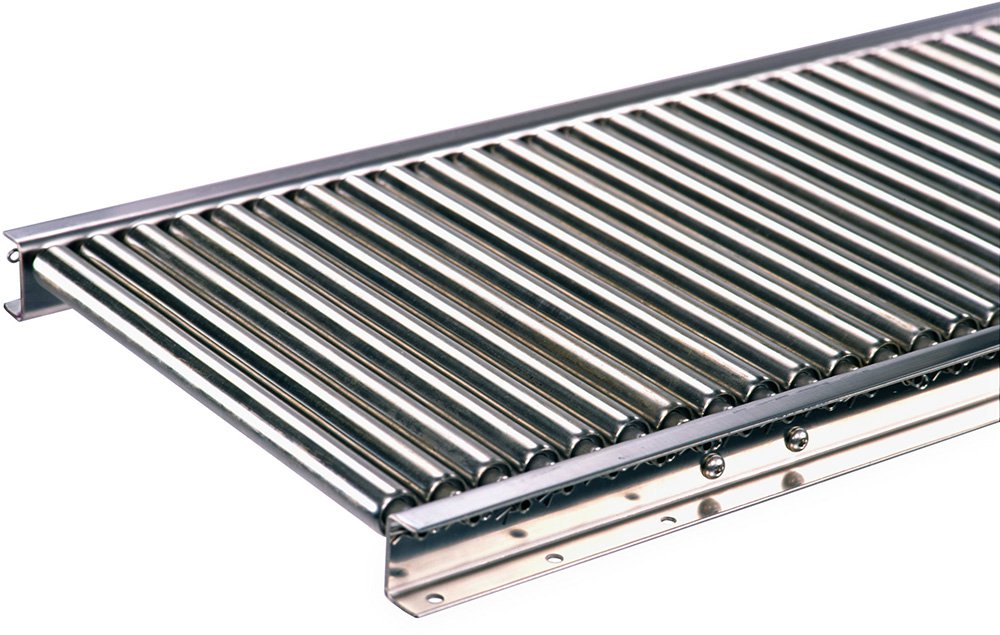

ステンレス製ローラコンベヤ

ESRD型

ESRD型

ローラ径φ18 軽荷重小物用

ジャブコンⅡと機幅を合わせたフレームに、ESローラを組み込んだタイプ。

  • スチールフレーム高さ・40mm
  • ローラ径・φ18
  • RoHS対応品
  • CADダウンロード

各種アイコンについて

製品概要

■ローラ外形×肉厚:φ18×t0.8mm(SUS304)
■シャフト寸法:φ6mm 丸鋼(SUS304)
■フレーム:[40×22.5×t2.0mm(SUS304)
■ローラ単体製作可能範囲(RW):90~390mm

仕様

型式と仕様
■ストレート
1 ESRD 2 400 3 30
×
5 1980

単位:mm

1機種 ESRD(ステンレス製・軽荷重小物用)
RW 呼称ローラ幅 (mm) 90 140 190 240 290 390
2FW フレーム内幅 (mm) 100 150 200 250 300 400
機幅 FW+45 (mm) 145 195 245 295 345 445
3P ローラピッチ(mm) 20、30、40
2L 機長(mm) 20P、40P:1,000、1,500、2,000 / 30P:990、1,500、1,980
  • 呼称ローラ幅340mmも製作いたします。

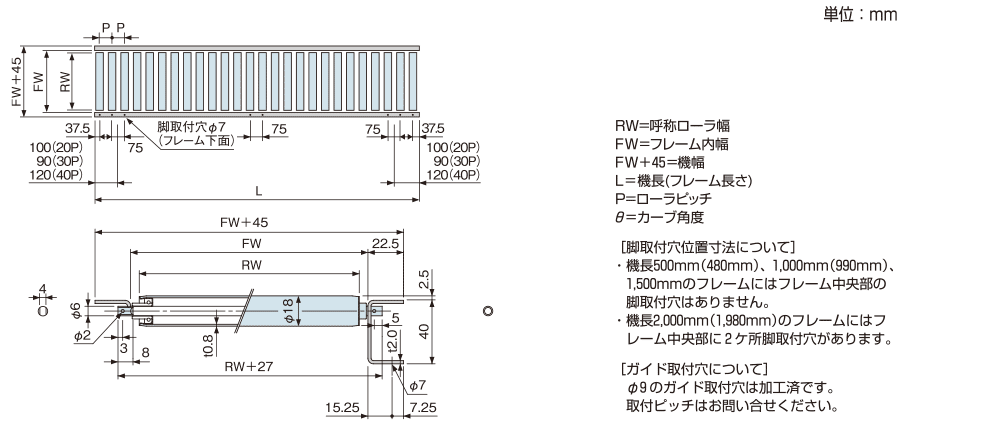

寸法図

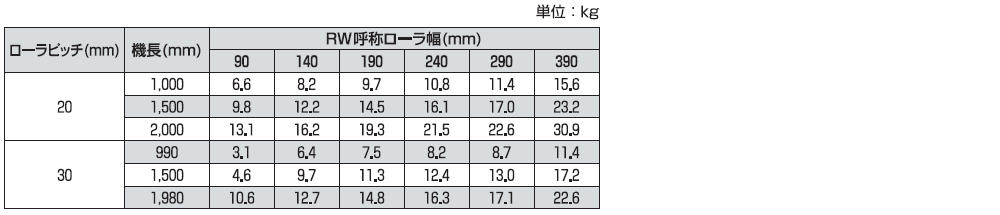

本体質量表


許容荷重

注)上記は無衝撃時の数値です。

注)上記は許容曲げ応力100MPa、たわみ1/500で算出。
